RDR-GX350/HX650/HX750/HX950
4-45
IT CONTROLLER, IR, POWER/FAN CONT., VIDEO/AUDIO, EURO, TUNER
AV-114

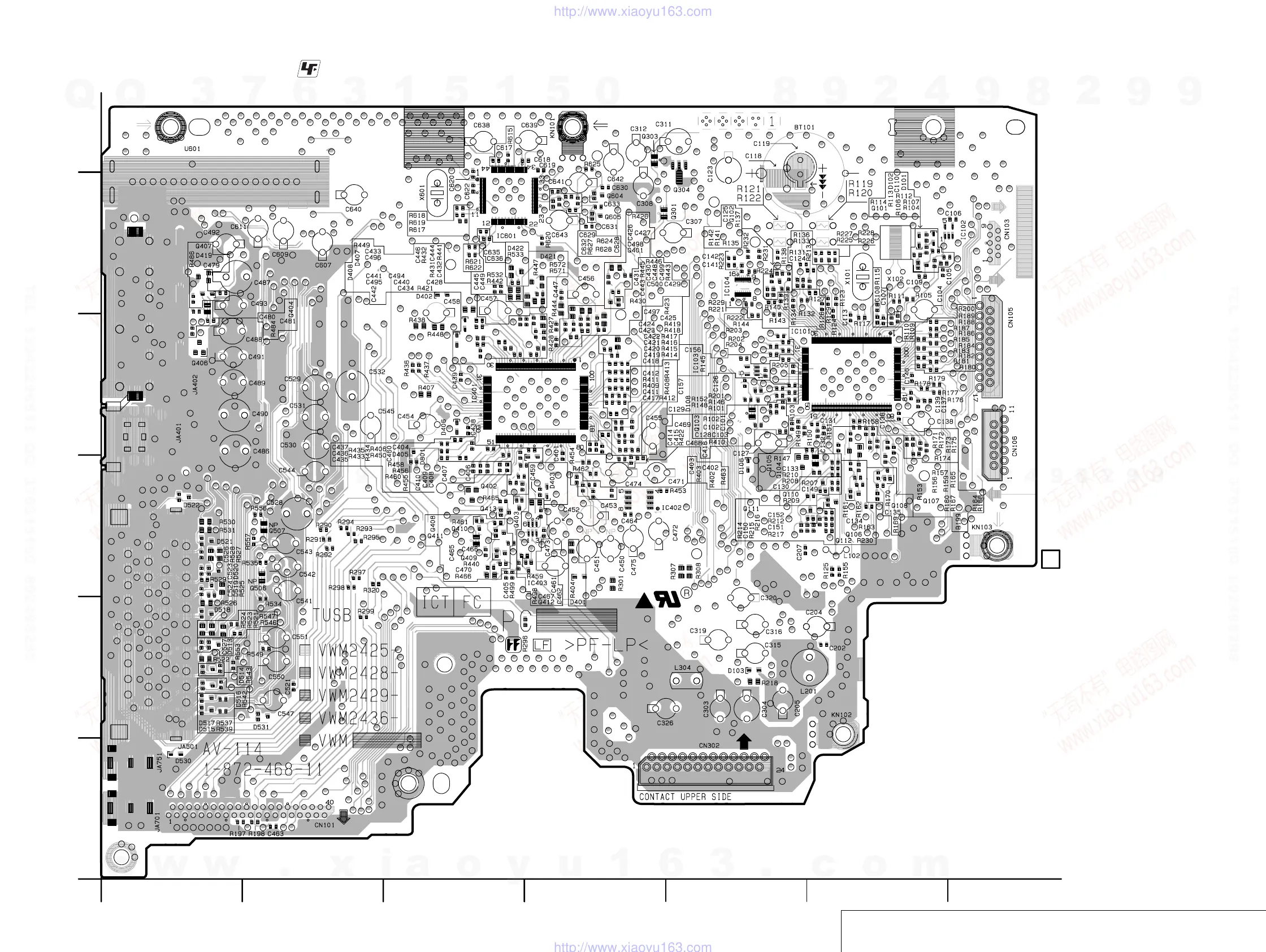

AV-114 BOARD (SIDE B)
E
D
C
B
A
F
1234 567
16
11
1-872-468-
• : Uses unleaded solder.
AV-114 BOARD (SIDE B)
D104 B-3
D201 E-2
D301 E-3
D302 E-3
D303 E-3
D304 E-3
D409 C-7
D410 C-7
D413 C-7
D414 C-7
D415 B-7
D416 C-7
D418 B-7
D420 D-4
D501 D-5
D502 D-5
D503 E-6
D504 E-6
D505 E-6
D506 E-6
D507 E-6
D508 D-6
D509 D-6
D510 D-6
D511 E-6
D512 E-6
D523 E-6
D524 E-6
D526 E-6
D527 E-5
D528 C-5
D529 E-6
IC150 B-1
IC317 E-3
IC406 E-6
Q201 E-2
Q302 B-3
Q305 E-2
Q306 E-2
Q307 E-3
Q308 E-3
Q309 E-3
Q310 E-3
Q311 E-3
Q501 D-5
Q502 E-5
Q503 E-5
Q504 E-5
Q505 E-5
Q508 C-5
Q509 E-6
Q510 E-6
Q511 E-6
Q601 B-3
Q602 B-3
Q603 B-3
Q606 B-5
Q751 F-6
