Sony STR-DA333ES - Printed Wiring Board - AMP Section

STR-DA333ES/DA555ES
– 37 – – 38 –

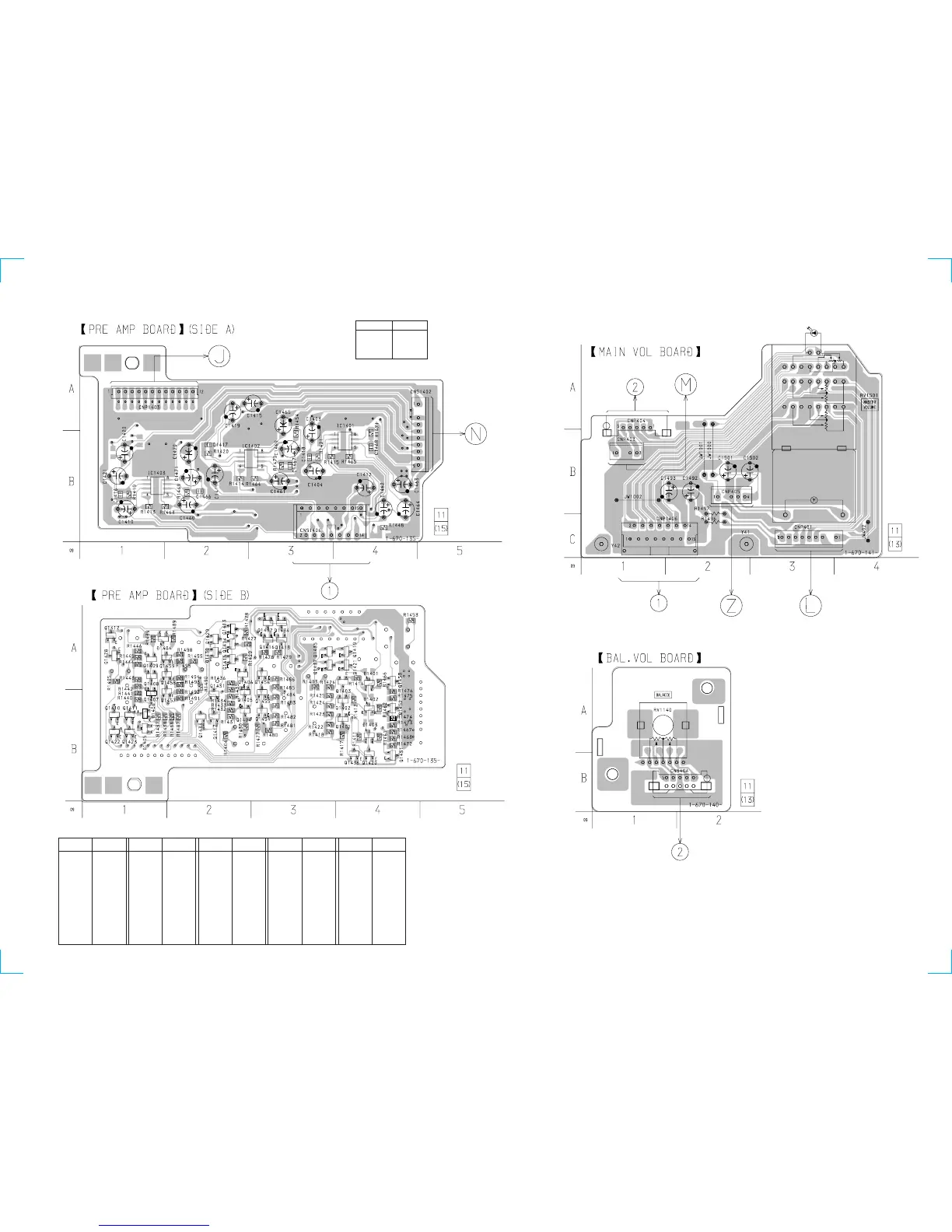

5-12. PRINTED WIRING BOARD – AMP SECTION –
• See page 17 for Circuit Boards Location.
Ref. No. Location
• Semiconductor
Location
IC1401 B-4
IC1402 B-3
IC1403 B-1
Ref. No. Location
• Semiconductor Location
D1401 A-4
D1402 B-4
D1403 B-4
D1404 A-1
D1405 B-1
D1406 B-1
Q1401 B-4
Q1402 B-4
Q1403 A-4
Q1404 B-2
Q1405 B-2
Q1406 A-2
Q1407 B-1
Q1408 A-1
Q1409 A-1
Q1410 B-1
Q1411 B-1
Q1412 A-1
Q1413 A-2
Q1414 A-2
Q1415 A-2
Q1416 A-3
Q1417 B-2
Q1418 A-3
Q1419 A-4
Q1420 B-4
Q1421 A-4
Q1422 B-1
Q1423 B-1
Q1428 A-1
Q1429 A-2
Q1430 A-2
Q1431 A-2
Q1432 A-3
Q1433 B-2
Q1434 A-3
Q1435 A-3
Q1436 B-4
Q1437 A-3
Q1451 B-4
Q1452 B-4
Q1453 A-4
Q1454 B-3
Q1455 B-3
Q1456 A-3
Q1457 B-2
Q1458 A-2
Q1459 A-2
Ref. No. Location
Ref. No. Location
Ref. No. Location
Ref. No. Location
(Page 25)
(Page 27)
(Page 27)(Page 46)
(Page 27)
