Sony STR-DA333ES - Printed Wiring Board - Display Section

STR-DA333ES/DA555ES
– 45 –
– 46 –

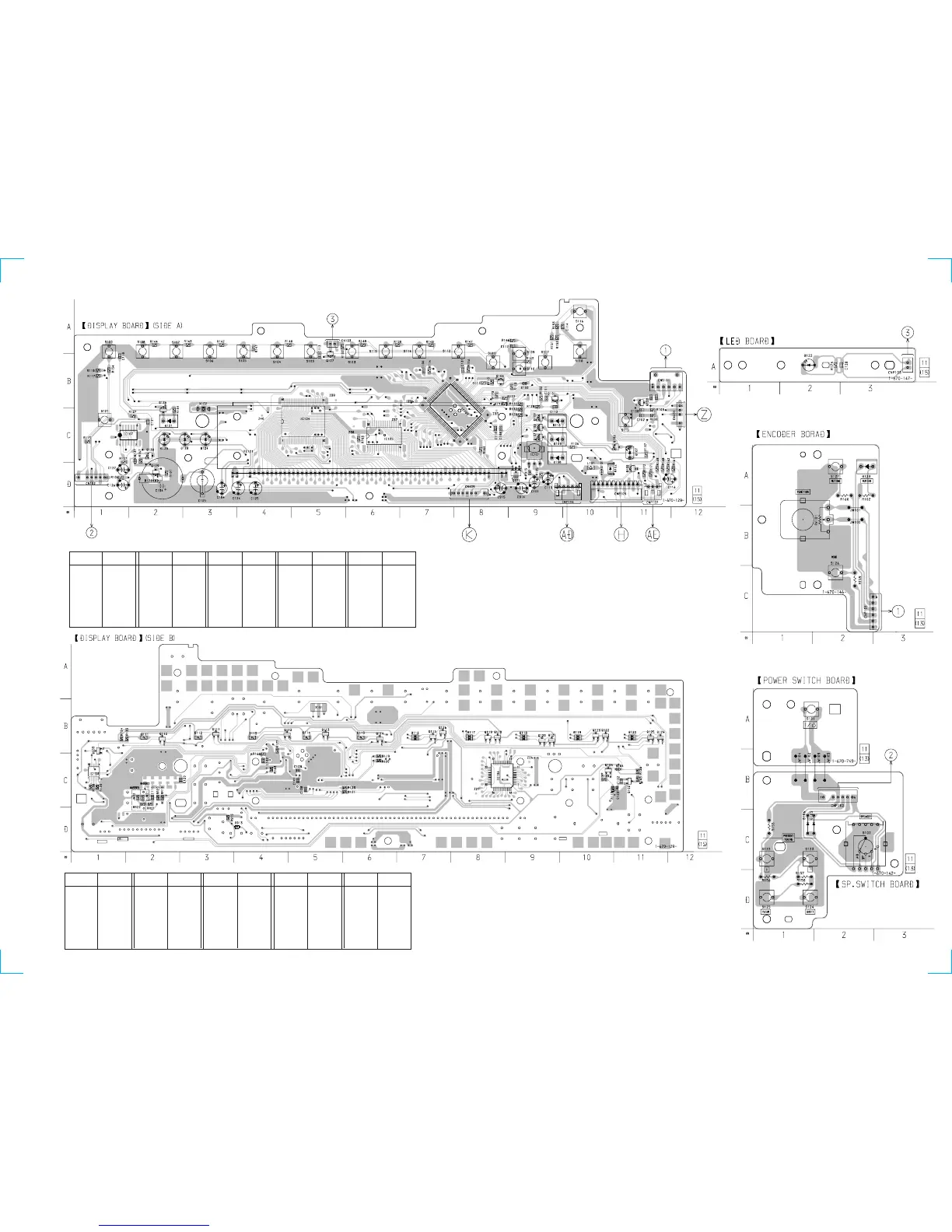

5-16. PRINTED WIRING BOARD – DISPLAY SECTION –
• See page 17 for Circuit Boards Location.
(Page 25) (Page 51)(Page 57)(Page 25)
(Page
38)
Ref. No. Location
• Semiconductor Location
Ref. No. Location
Ref. No. Location
Ref. No. Location
Ref. No. Location
D101 D-10
D102 D-10
D103 B-9
D107 D-11
D108 C-9
D109 C-9
D110 C-9
D121 C-2
D124 C-3
D125 C-2
D126 D-2
D127 C-2
D128 C-3
D129 D-11
IC101 C-9
IC102 C-8
IC104 C-5
IC105 C-6
IC107 C-1
Q101 B-9
Q104 B-8
Q106 C-10
Q107 C-9
Q108 C-9
Q109 C-9
Q126 C-2
Q127 B-5
Q128 B-11
Q129 D-2
Q130 C-2
Q971 D-9
Ref. No. Location
• Semiconductor Location
Ref. No. Location
Ref. No. Location
Ref. No. Location
Ref. No. Location
D104 C-11
D111 B-2
D112 B-3
D113 B-4
D114 B-5
D115 B-6
D116 B-7
D117 B-8
D118 B-9
D119 B-10
D120 B-11
D913 D-4
IC103 C-1
IC106 C-8
Q102 C-11
Q103 B-1
Q105 C-10
Q110 B-2
Q111 B-3
Q112 B-4
Q113 B-5
Q114 B-6
Q115 B-7
Q116 B-7
Q118 D-9
Q119 B-8
Q120 B-9
Q121 B-9
Q122 B-10
Q123 B-10
Q124 B-11
Q125 B-11
