Sony STR-DE915 - Printed Wiring Boards - Display Section; Display Section Printed Wiring Boards

STR-DE915/TA-V909/VE910

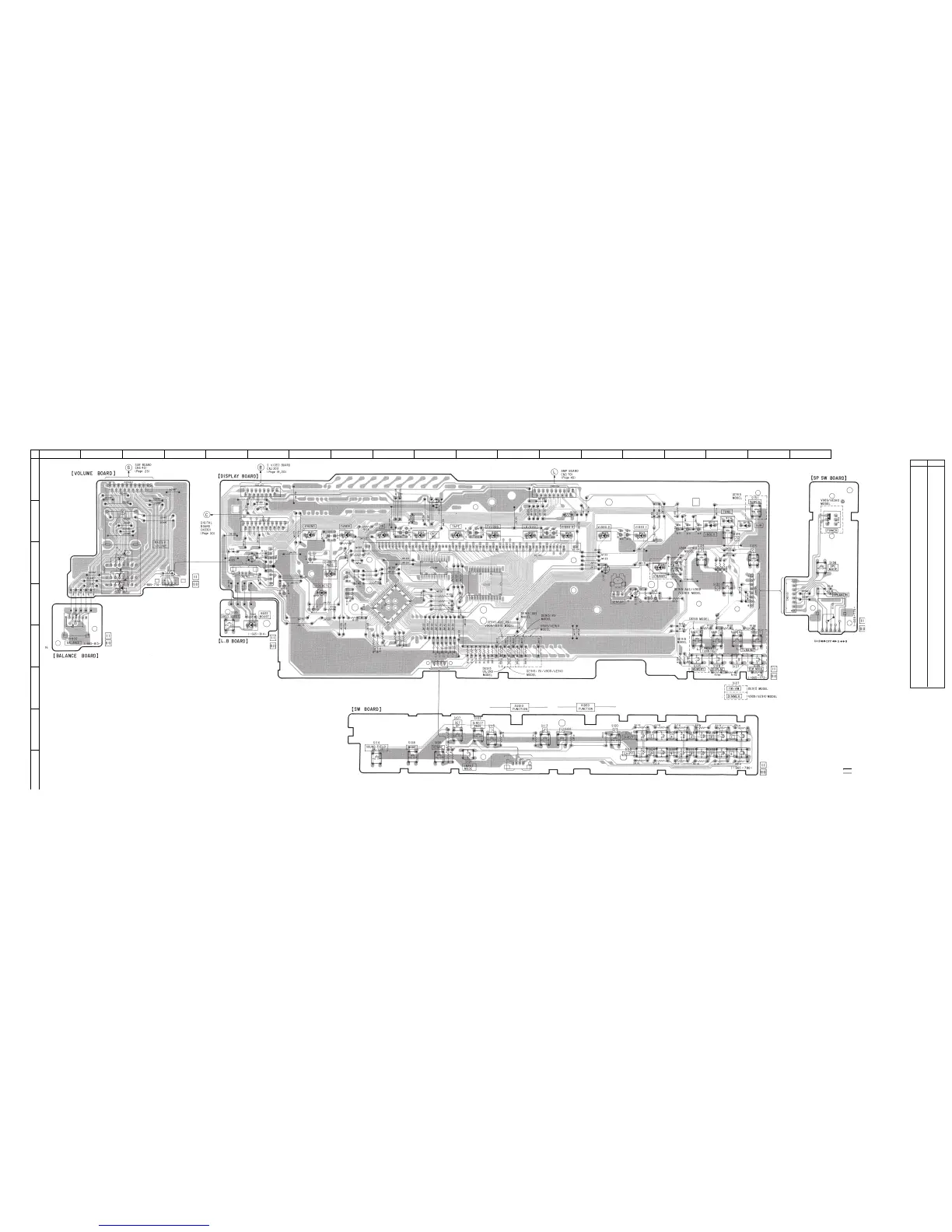

2-14. PRINTED WIRING BOARD — DISPLAY SECTION —
Note :
• : parts extracted from the component side.
• : pattern on the side which is seen.
• Abbreviation
CND : Canadian
CH : Chinese
— 53 — — 54 — — 55 — — 56 —
Ref. No. Location
D101 B-7
D102 B-8
D103 B-9
D104 B-10
D105 B-11
D106 B-11
D107 B-12
D108 B-13
D109 B-14
D110 B-15
D111 C-8
D115 B-18
D116 B-17
D117 B-17
D118 E-6
D119 C-15
D133 B-15
D134 B-15
D135 D-7
D142 C-5
D143 E-16
D144 E-16
D152 D-19
D153 D-19
IC101 D-14
IC103 D-9
IC106 C-6
IC107 D-11
IC108 C-10
Q101 C-8
Q103 D-6
Q104 C-16
Q105 C-16
Q106 B-16
Q107 B-16
Q108 B-16
Q111 D-7
Q112 C-7
Q113 B-15
Q114 B-15
Q115 B-13
Q116 B-13
Q117 B-11
Q118 B-11
Q119 B-9
Q120 B-9
Q121 B-8
Q122 B-7
Q123 D-6
Q124 D-15
• Semiconductor
Location
12
A
B
C
D
E
F
G
H
345678910111213141516171819
