Conexión del Televisor
19

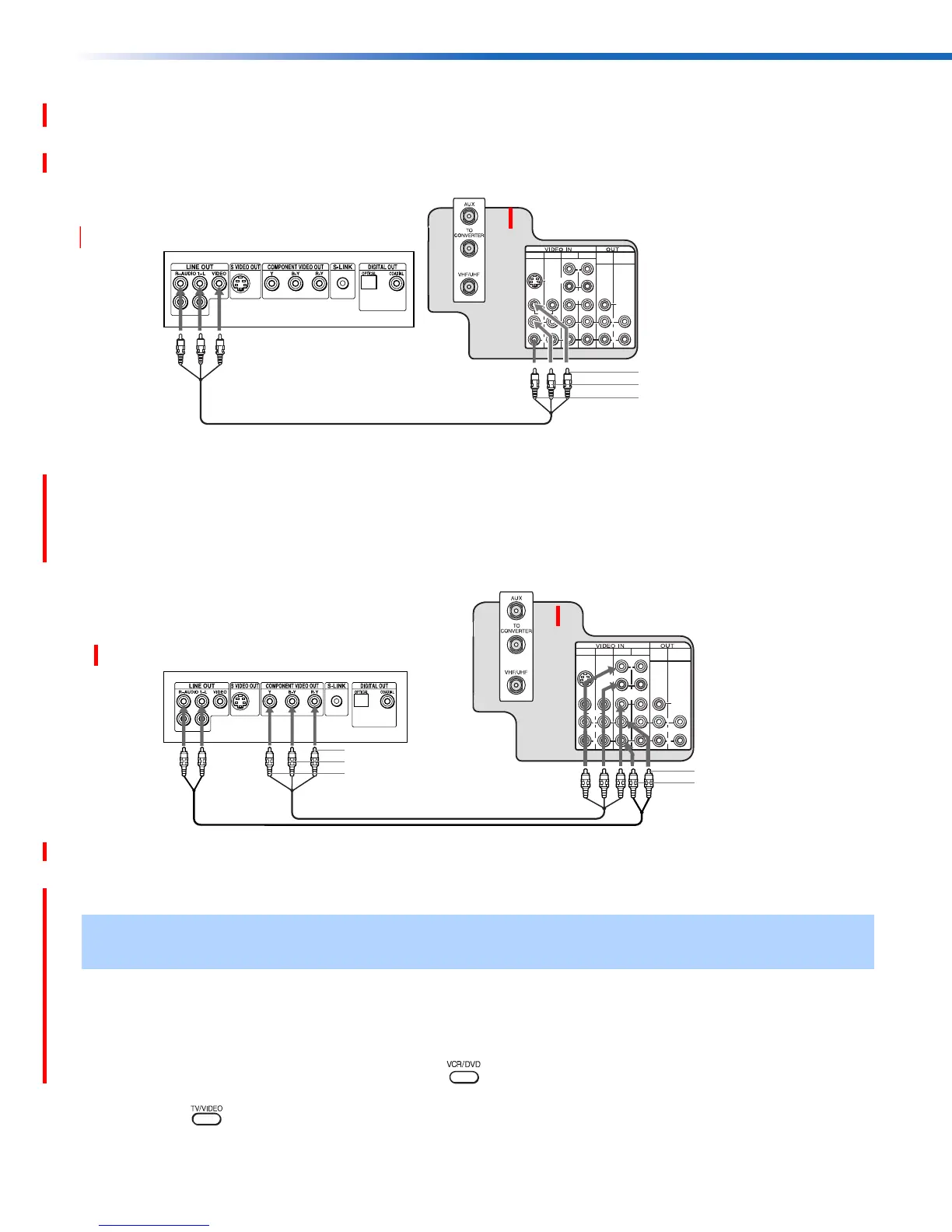

Conexión de un Reproductor de DVD
Use cables de audio/video (no incluidos) para conectar las tomas de AUDIO/VIDEO OUT
del reproductor de DVD a la toma VIDEO IN del Televisor.
Conexión opcional
❏ Para obtener una mejor calidad de imagen, utilice S VIDEO en lugar del cable amarillo de
video. Como S VIDEO no proporciona sonido, debe mantener conectados los cables de
audio.
❏ Si el Reproductor de DVD tiene salidas de video para componentes (Y, PB, PR), puede
optimizar la calidad de imagen con cables de video para componentes (480i únicamente).
1 Conecte Y, PB, PR OUT de su reproductor de DVD a Y, PB, PR IN del Televisor con cables de
componentes de video (no incluidos).
2 Conecte la toma AUDIO OUT del reproductor de DVD a la toma AUDIO IN del Televisor.
Utilizando su Televisor con estas conexiones
Esta conexión le permite hacer lo siguiente:
❏
Programar su control remoto Sony para operar su Reproductor de DVD ver página
5
.
❏
Para activar su control remoto presiona para operar su DVD, ver página
7
, sobre como
operar otras funciones.
❏
Presione varias veces para cambiar la toma del DVD (VIDEO input).
✍ Las salidas Y, PB, PR del reproductor de DVD en ocasiones están marcadas Y, CB y CR o Y, B-Y, y R-Y. En
tal caso, conecte los cables según el color de las tomas.
1
3
4
5
MONITOR
AUDIO OUT
(VAR/FIX)
VIDEO
L
(MONO)
R
L
R
(MONO)
VIDEO
S VIDEO
Y
PB
PR
Video (amarillo)
Audio izquierdo (blanco)
Audio derecho (rojo)
Parte posterior del
Reproductor de DVD
Parte posterior del Televisor
1
3
4
5
MONITOR
AUDIO OUT
(VAR/FIX)
VIDEO
L
(MONO)
R
L
R
(MONO)
VIDEO
S VIDEO
Y
PB
PR
Audio izquierdo (blanco)
Audio derecho (rojo)
Y (verde)
P
B (azul)
P
R (rojo)
Parte posterior del
Reproductor de DVD
Parte posterior del Televisor
1
2
