17
HRVATSKI
5.2.1 Vanjski dio alata
Ventilacijske i ispušne otvore (sl. 1a) motora bez četkica (F) održavajte čistima, bez prašine i nečistoća. Po
potrebi upotrijebite meku i vlažnu krpu kako biste uklonili prašinu i nečistoće iz ventilacijskih otvora (sl. 1a).
UPOZORENJE: Ispušite prašinu iz ventilacijski otvora čistim i suhim zrakom barem jedanput tjedno. Da
biste smanjili rizik od ozljeda oka, uvijek nosite odobrenu ANSI Z87.1 zaštitu kada to obavljate.
UPOZORENJE: Za čišćenje nemetalnih dijelova alata nemojte rabiti otapala ni druge agresivne
kemikalije. Te kemikalije mogu oslabiti plastične materijale od kojih su ovi dijelovi izrađeni.
Upotrijebite samo vlažnu krpu i blagi sapun. Ne dopustite da bilo kakva tekućina prodre u
unutrašnjost alata i ne potapajte nijedan dio alata u tekućinu.
5.2.2 ČIŠĆENJE NOSNE OPREME (SL. 2)
• Uklonite pričvrsnu maticu (D), nakovanj (B), nosno kućište (C) i obujmicu (A) s alata.
• Provjerite je li obujmica oštećena. Zamijenite je po potrebi.
• Očistite unutrašnjost nakovnja mekom krpom i sredstvom za odmašćivanje.
• Provjerite je li nakovanj (B) istrošen ili oštećen. Po potrebi zamijenite nakovanj.
• Nanesite tanki sloj PTFE spreja u unutrašnjost nakovnja (B) i na vanjski dio obujmice (A).
• Očistite unutrašnjost nosnog kućišta (C) suhom krpom.
• Očistite prilagodnik povlačne glave (P) i područje prednjeg kvačila pomoću suhe krpe.
• Provjerite ima li oštećenja, a zatim nanesite tanak sloj PTFE spreja na to područje.
• Ponovo sastavite alat.
5.2.3 Čišćenje/servisiranje sklopa povlačne glave (pregledajte sl. 2d i 2e)
• Uklonite nosno kućište (C) i obujmicu (A) (odjeljak 5.2.2) pomoću ključa od 21 mm.
NAPOMENA: LIJEVI NAVOJ
• Uklonite sklop povlačne glave/kugličnog vijka s alata (P, S). Očistite sklop kugličnog vijka i provjerite je li
istrošen ili oštećen.
• Uklonite kvačilo osovine (W), oprugu kvačila osovine (X), podlošku (Y), osovinu (JJ), paralelni ključ (KK),
ležaj potisne igle (HH), klizač potisne igle (GG) i valovitu podlošku (FF) s alata. Očistite sve komponente i
provjerite jesu li istrošene ili oštećene. Po potrebi zamijenite komponente.
• Nanesite tanak sloj maziva (Molykote G-4700 ili ekvivalentno) na sljedeće komponente sklopa kugličnog
vijka i ležajeva: Ležaj potisne igle, ležaj radijalne igle i kuglični vijak.

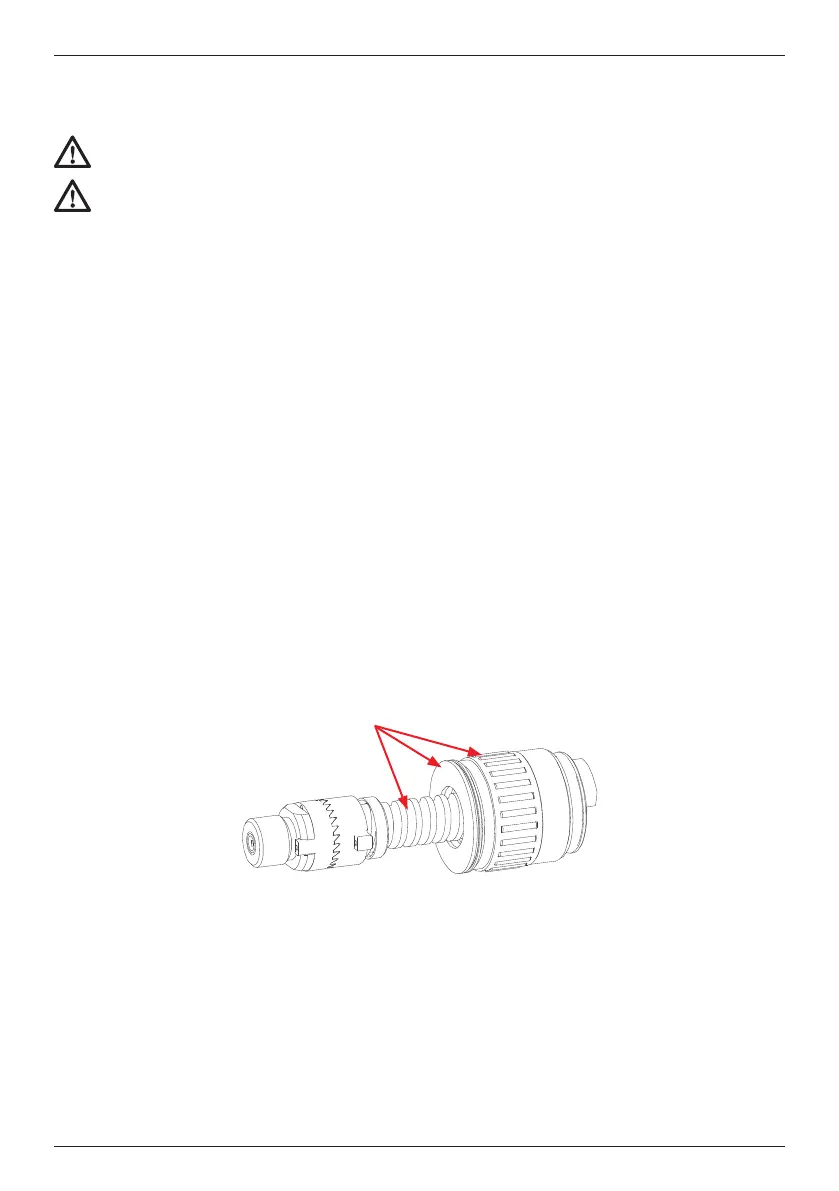

Točke podmazivanja
• Postavite valovitu opružnu podlošku (FF) i potisni klizač (GG) u kućište prijenosa.
• Nanesite mazivo na potisni ležaj (HH) i postavite ga na gornju stranu potisnog klizača u sklopu kućišta
prijenosa (E).
• Nanesite mazivo na ležajnu površinu osovine (JJ)
• Umetnite paralelni ključ (KK) u stražnji dio osovine (JJ) tako da zaobljeni kraj ključa bude usmjeren prema
prednjem dijelu alata.
• Postavite ključ i osovinu u prijenos tako da paralelni ključ pravilno namjestite na njegov položaj u
prijenosu.
• Postavite podlošku (Y) i oprugu kvačila osovine (X) u bazu osovine (JJ)
• Nanesite tanak sloj maziva na vanjsku površinu kvačila osovine (W) i postavite u osovinu (JJ).
• Poravnajte "uši" kvačila osovine s otvorima u osovini.
