5.2.1 Vonkajšia časť náradia
Výstupné vetracie otvory motora (F) (obr. 1a) udržujte čisté bez prachu a špiny. Ak je to potrebné, použite mäkkú tkaninu, aby
ste z výstupných vetracích otvorov odstránili prach a špinu (obr. 1a).
VAROVANIE: Odstráňte nečistoty a prach zo všetkých vetracích otvorov pomocou čistého a suchého
vzduchu aspoň raz za týždeň. Aby ste minimalizovali riziko poranenia očí, vždy pri tejto práci
používajte ochranu zraku schválenú podľa normy ANSI Z87.1.
VAROVANIE: Na čistenie nekovových častí náradia nikdy nepoužívajte rozpúšťadlá ani iné agresívne
chemikálie. Tieto chemikálie môžu oslabiť plastové materiály používané na týchto dieloch. Použite
handričku namočenú len do vody a jemného mydla. Nikdy nedovoľte, aby sa do náradia dostala voda;
nikdy neponárajte žiadnu časť náradia do kvapaliny.
5.2.2 ČISTENIE MECHANIZMU ÚSTIA (OBR. 2)
• Odstráňte podpornú maticu (D), kovadlinku (B), puzdro ústia (C) a klieštinu (A) z náradia
• Skontrolujte klieštinu kvôli poškodeniu. V prípade potreby vymeňte
• Očistite vnútornú časť kovadlinky pomocou jemnej handričky a odmasťovacieho prostriedku.
• Skontrolujte, či kovadlinka (B) nie je opotrebená alebo poškodená. V prípade potreby vymeňte
kovadlinku.
• Do vnútra kovadlinky (B) a na vonkajšiu časť klieštiny (A) naneste jemnú vrstvu spreja PTFE.
• Pomocou suchej handričky vyčistite vnútornú stranu puzdra ústia (C).
• Pomocou suchej handričky vyčistite adaptér sťahovacej hlavy (P) a oblasť prednej spojky.
• Skontrolujte, či nedošlo k poškodeniu a následne na oblasť naneste jemnú vrstvu spreja PTFE.
• Znovu zmontujte náradie.
5.2.3 Čistenie/údržba zostavy sťahovacej hlavy (pozrite si obr. 2d a 2e)
• S odstráneným puzdrom ústia (C) a klieštinou (A) (pozrite si časť 5.2.2), pomocou 21 mm kľúča, odstráňte puzdro
valcovej časti (R)
POZNÁMKA: ĽAVOSTRANNÝ ZÁVIT
• Vyberte sťahovaciu hlavu a zostavu guľovej skrutky z nástroja (P, S). Zostavu vretena vyčistite a skontrolujte, či nie je
opotrebená alebo poškodená.
• Vyberte spojku hriadeľa (W), pružinu spojky hriadeľa (X), podložku (Y), hriadeľ (JJ), paralelný kľúč (KK), axiálne ložisko
(HH), prítlačný krúžok (GG) a vlnitú podložku (FF) z nástroja. Každý komponent vyčistite a skontrolujte, či nie je
opotrebená alebo poškodená. Ak je to potrebné, vymeňte komponent(y).
• Naneste jemnú vrstvu maziva (Molykote G-4700 alebo jeho ekvivalent) na nasledovné komponenty zostavy vretena a
ložísk tak, ako je to uvedené nižšie: Axiálne ložisko, radiálne ihlové ložisko a vreteno.

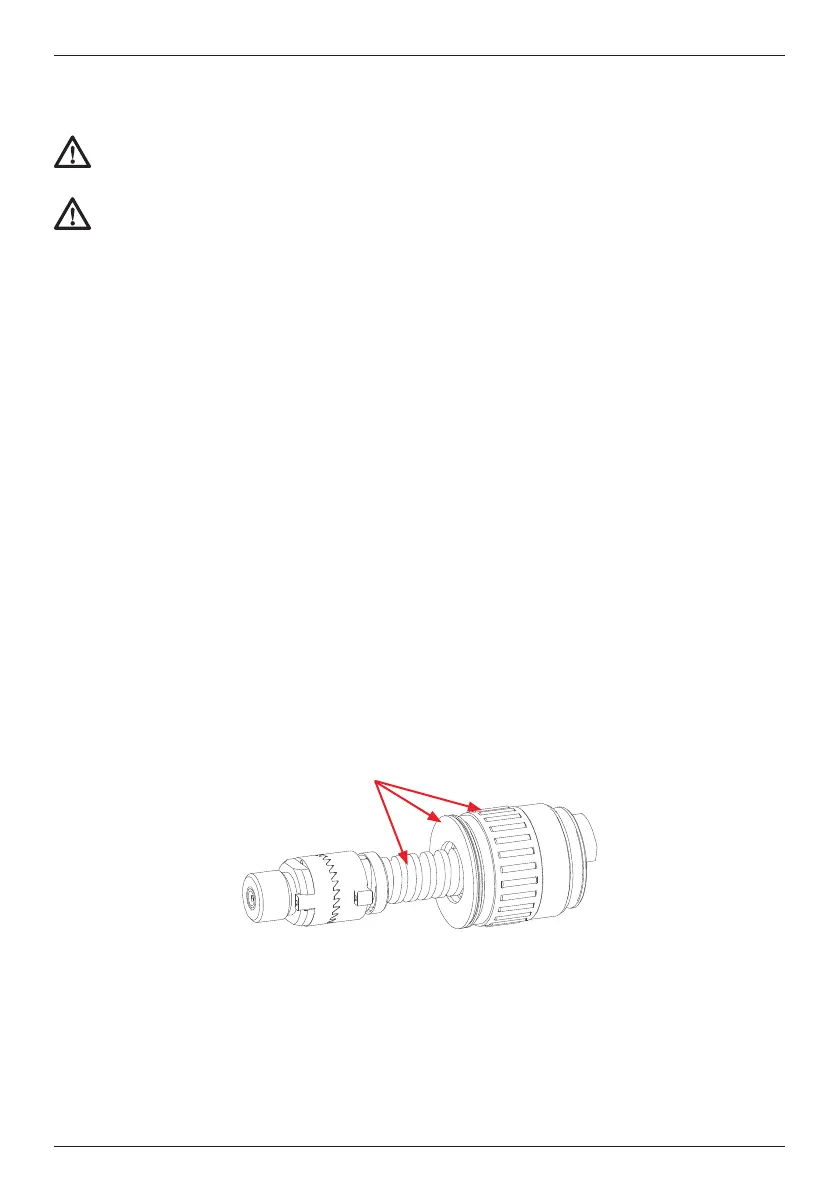

Body mazania
• Do prevodovej skrine namontujte podložku s vinutou pružinou (FF) a prítlačný krúžok (GG).
• Naneste mazivo na tlakové ložisko (HH) a umiestnite ho na hornú stranu tlakovej dráhy v zostave krytu prevodovky (E).
• Naneste mazivo na povrch ložiska hriadeľa (JJ)
• Vložte paralelný kľúč (KK) do zadnej časti hriadeľa (JJ) so zaobleným koncom kľúča smerom k prednej časti nástroja.
• Namontujte kľúč a hriadeľ do prevodovky, pričom zaistite, že paralelný kľúč je riadne usadený v dráhe kľúča prevodovky.
• Namontujte podložku (Y) a pružinu spojky hriadeľa (X) do základne hriadeľa (JJ)
• Mierne namažte povrch spojky hriadeľa (W) a namontujte ho do hriadeľa (JJ).
• Zarovnajte „ušká“ spojky hriadeľa s otvormi v hriadeli.
