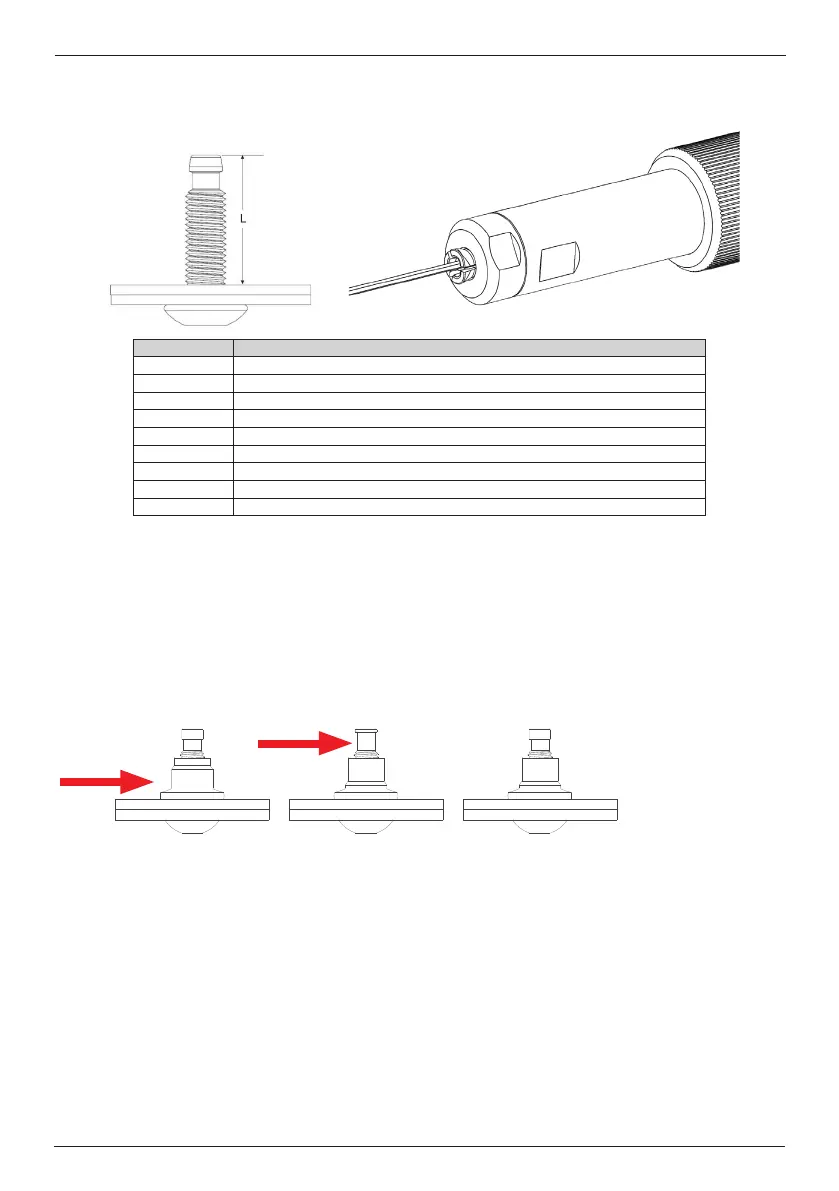

3.3.3 MECHANICKÉ NASTAVENÍ ASEŘÍZENÍ ZDVIHU
3.3.3.1 NASTAVENÍ VÝCHOZÍHO ZDVIHU

Délka (L) Seřizovací kolík (počet otáček)
15 mm 12 celých otáček (ve směru pohybu hodinových ručiček)
16 mm 11 celých otáček (ve směru pohybu hodinových ručiček)
17 mm 10 celých otáček (ve směru pohybu hodinových ručiček)
18 mm 9 celých otáček (ve směru pohybu hodinových ručiček)
19 mm 8 celých otáček (ve směru pohybu hodinových ručiček)
20 mm 7 celých otáček (ve směru pohybu hodinových ručiček)
21 mm 6 celých otáček (ve směru pohybu hodinových ručiček)
22 mm 5 celých otáček (ve směru pohybu hodinových ručiček)
23 mm 4 celých otáček (ve směru pohybu hodinových ručiček)
• Určete délku aplikačního kolíku vmilimetrech („L“ na výše uvedeném obrázku).
• Vyjměte baterii zkompletně sestaveného nářadí.
• Vyobrazeným způsobem zasuňte seřizovací klíč do nářadí azajistěte seřizovací kolík zdvihu.
• Otáčejte klíčem proti směru pohybu hodinových ručiček až na doraz
• Konzultujte níže uvedenou tabulku ana základě délky kolíku Neobolt zjistěte požadovanou hodnotu pro
nastavení
• Otáčejte klíčem ve směru pohybu hodinových ručiček opočet otáček uvedený vtabulce výše.
• Odstraňte nástroj anainstalujte zpět baterii.
• Zpracujte díl azkontrolujte délku zdvihu nářadí.

Nedotaženo (zvyšte zdvih) Přetaženo (snižte zdvih)
3.3.3.2 NASTAVENÍ ZDVIHU
Pokud nářadí přetahuje nebo nedotahuje:
• Vyjměte baterii znářadí aznovu ji vložte do nářadí
• Nastavte zdvih nářadí otáčením seřizovacího kolíku zdvihu (N) tak, abyste dosáhli požadované instalace
upevňovacího prvku NeoBolt®.
• Každé otočení seřizovacího kolíku zdvihu (N) ojednu otáčku změní zdvih nářadí o1 mm
• Při nedotažení – Chcete-li zdvih nářadí zvětšit, otáčejte seřizovacím kolíkem zdvihu proti směru pohybu
hodinových ručiček.
• Při přetažení – Chcete-li zdvih nářadí zmenšit, otáčejte seřizovacím kolíkem zdvihu (N) ve směru pohybu
hodinových ručiček.
• Zkontrolujte nastavení zpracováním dílu.
• Je-li to nutné, zopakujte znovu seřízení.
