XH1 Anschluss des
Steuerpanels an
die Zentrale
RF2 USB-Anschluss zur
Verbindung des
Funkempfängers
RJ11
8
LED1
+12V
2
5
1
+
TP1
4
SD
CLUT
COM
COM
STOP
PE
FL
+24V
OPEN
CLOSE

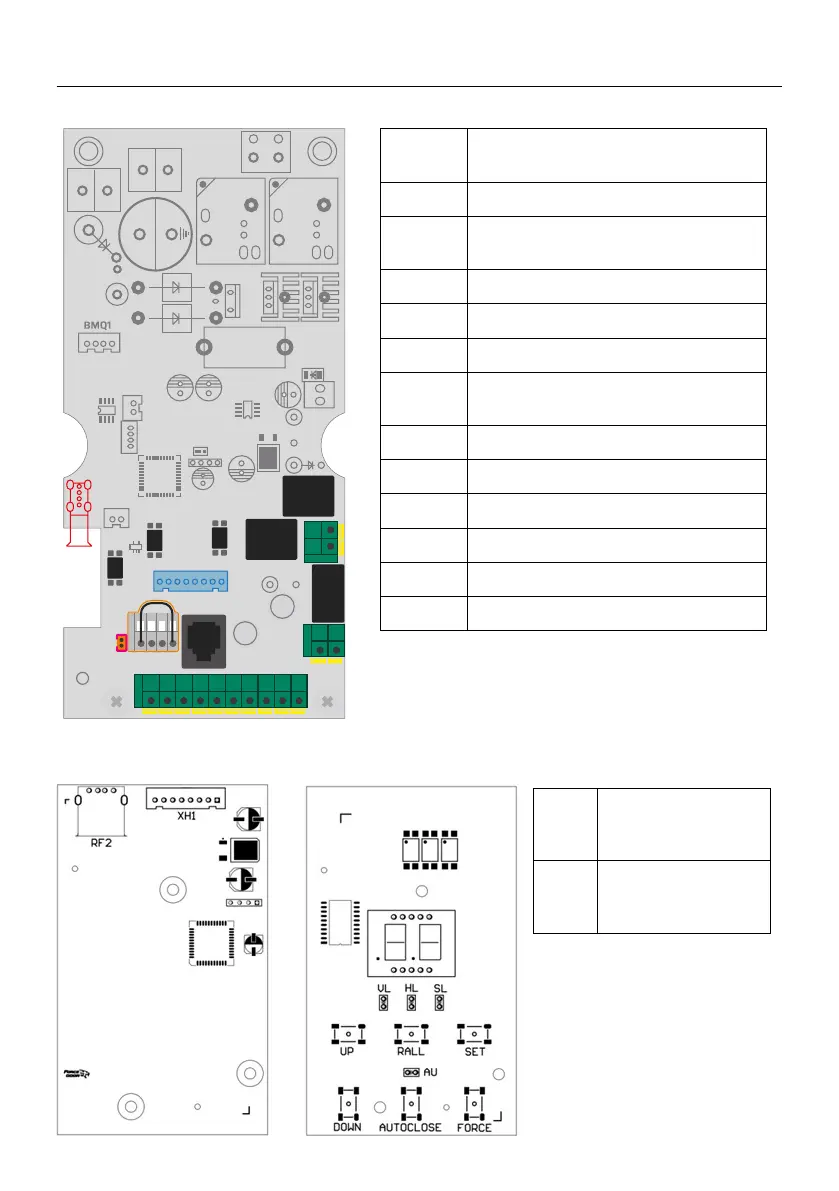

BESCHREIBUNG DER EIN- UND AUSGÄNGE DER STEUERZENTRALE
XH01 Eingangsklemme der Stromversor-
gung DC 24 V
XH02 Klemme der externen Funktionen
XH03 Klemme der Stromversorgung des
Getriebemotors
XH04 Eingangsklemme DC 24 V
XH05 Klemme des elektronischen Schlosses
XH06 Ausgangsklemme des Relaismoduls
BAT Eingangsklemme für Blei-Säure-Bat-
terie
RJ11 Klemme des Wandschalters
WIFI1 Klemme der drahtlosen Steuerung
LED1 Klemme der Innenleuchte
XH08 Sicherheitsklemme
XH09 Display-Klemme
CLUTH Hintere Kupplungsschutzklemme
