161

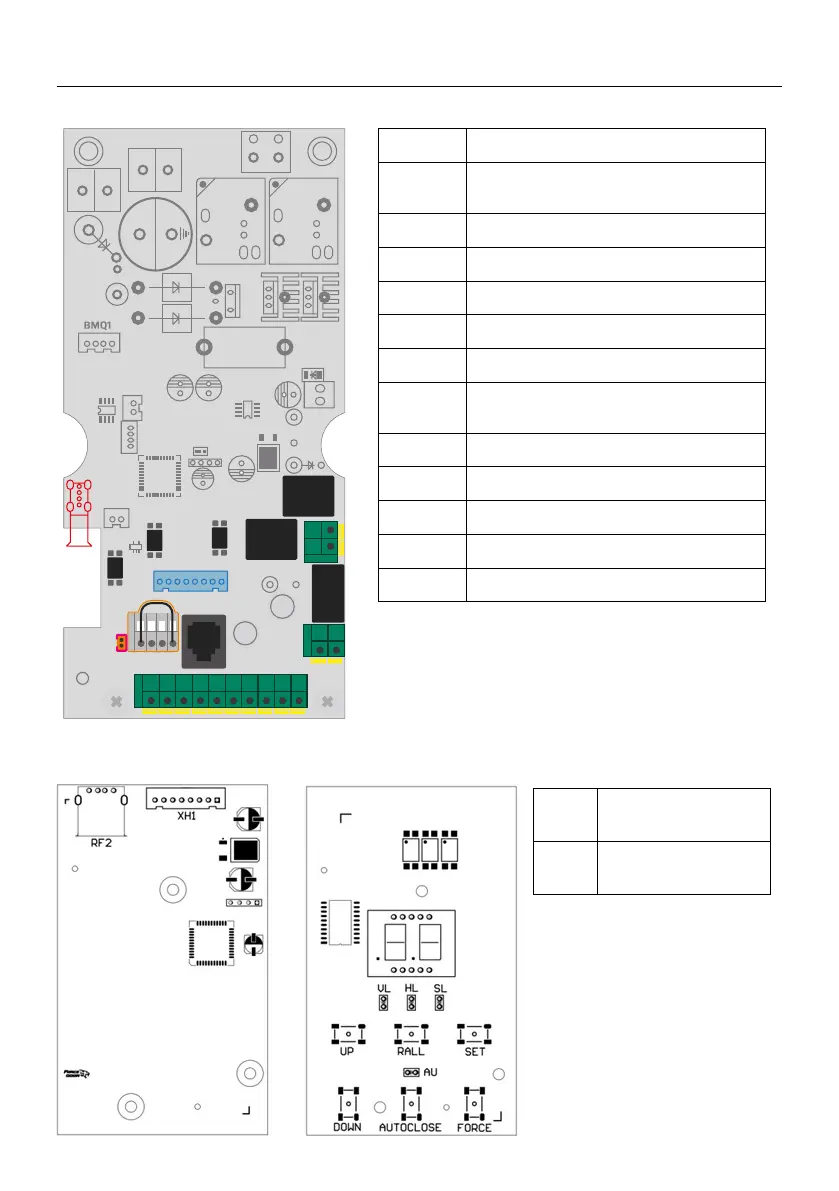

FUNKČNÍ SCHÉMA ZAPOJENÍ
XH01 AC24V Vstupní svorka napájení
XH02 Výstupní svorkovnice výstražného
světla, výstupní svorka DC24V
XH03 Svorkovnice napájení motoru
XH04 Vstupní svorkovnice DC24V
XH05 Svorkovnice elektrozámku
XH06 Výstupní svorkovnice modulu relé
BAT Vstupní svorkovnice baterie
RJ11 Připojovací konektor pro ovládání
trojtlačítkem
WIFI Připojovací zdířka WIFI
LED1 Svorkovnice pro osvětlení na motoru
XH08
Svorkovnice pro externí prvky
XH09 Bezpečnostní svorkovnice
CLUTH Připojení řetězu nouzové otevírání
XH1 Připojovací svorkov-
nice displeje
RF2 Připojovací zdířka
přijímače
RJ11
8
LED1
+12V
2
5
1
+
TP1
4
SD
CLUT
COM
COM
STOP
PE
FL
+24V
OPEN
CLOSE
