STARCUS F35 - Page 162

162
+/-

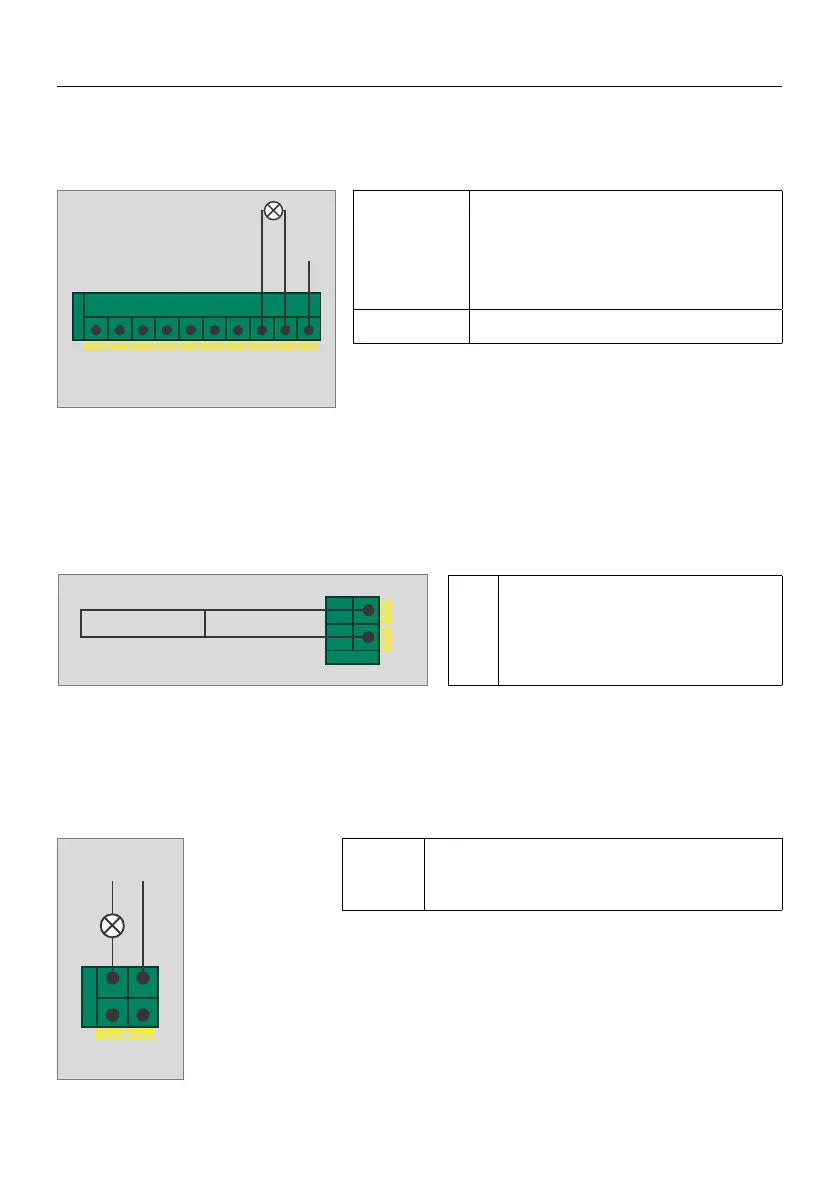

výstupní svorkovnice elektrozámku,
výstupní proud 2A čas 3 sekundy,
funkce 6.3 povolena.
FLASH/GND
Svorka výstražného světla DC 24V MAX
proud 0,2A, funkce v menu
6.4 , mož-
nost denování stavu funkce.
+24V/GND DC 24V/ MAX 0.2A






COM/NO
Releový výstupní modul max. 100 W, viz
nabídka fun
6.7 pro výběr funkce.
FUNKČNÍ SCHÉMA ZAPOJENÍ
COM COM
STOP

PE


+24V
OPEN
CLOSE
+24V +24V
-
+
-
+

N L
SVORKOVNICE

