245
XH01 Vstupná svorkovnica napájania
DC24V
XH02 Svorkovnica vonkajších funkcií
XH03 Svorkovnica napájania prevodového
motora
XH04 Vstupná svorkovnica DC24V
XH05 Svorkovnica elektronického zámka
XH06 Výstupná svorkovnica reléového
modulu
BAT Vstupná svorkovnica oloveného
akumulátora
RJ11 Svorkovnica nástenného prepínača
WIFI USB port pre pripojenie Wi-Fi modulu.
LED1 Svorkovnica svetla s funkciou
welcome light
XH08
Terminal pre pripojenie hrany zabezpeče-
nia a dverového senzora prechodu.
XH09 Pripojenie ovládacieho panelu
k centrále.
CLUTH Pripojenie reťazového systému na
núdzové otváranie.
XH1 Pripojenie ovládacie-
ho panelu ku centrál-
nej jednotke.
RF2 USB konektor pre
pripojenie rádiového
prijímača.
RJ11
8
LED1
+12V
2
5
1
+
TP1
4
SD
CLUT
COM
COM
STOP
PE
FL
+24V
OPEN
CLOSE

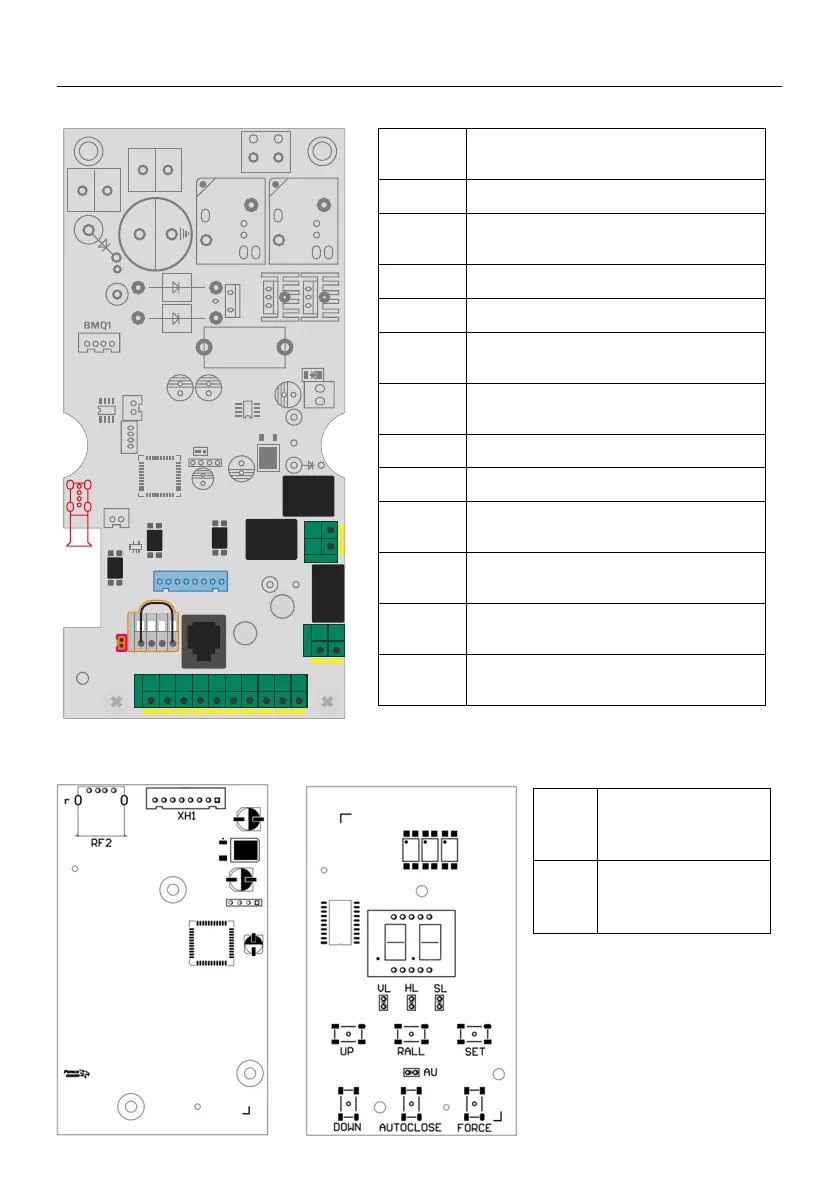

POPIS VSTUPOV/VÝSTUPOV RIADIACEJ CENTRÁLY
