XH01 Bornă intrare alimentare DC24V
XH02 Bornă funcții externe
XH03 Bornă alimentare motoreductor
XH04 Bornă intrare DC24V
XH05 Bornă blocare electronică
XH06 Bornă ieșire modul releu
BAT Bornă intrare baterie reîncărcabilă
acid-plumb
RJ11 Bornă comutator de perete
WIFI Bornă comandă wireless
LED1 Bornă lumină de poziție
XH08
Bornă siguranță
XH09 Bornă așaj
CLUTH Bornă de protecție ambreiaj spate.
XH1 Bornă așaj
RF2 Bornă modul
emițător-receptor
RJ11
8
LED1
+12V
2
5
1
+
TP1
4
SD
CLUT
COM
COM
STOP
PE
FL
+24V
OPEN
CLOSE

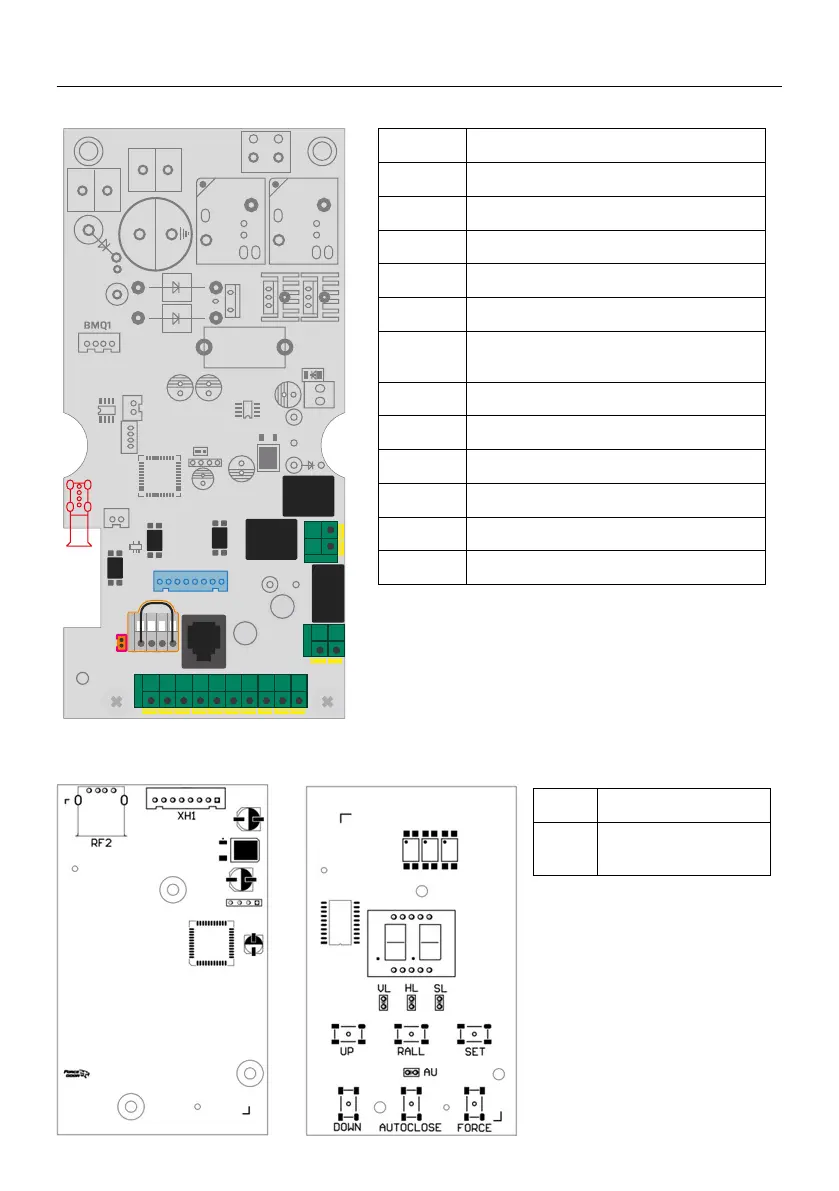

DESCRIEREA INTRARILOR / IESIRILOR UNITATEI DE CONTROL
