35

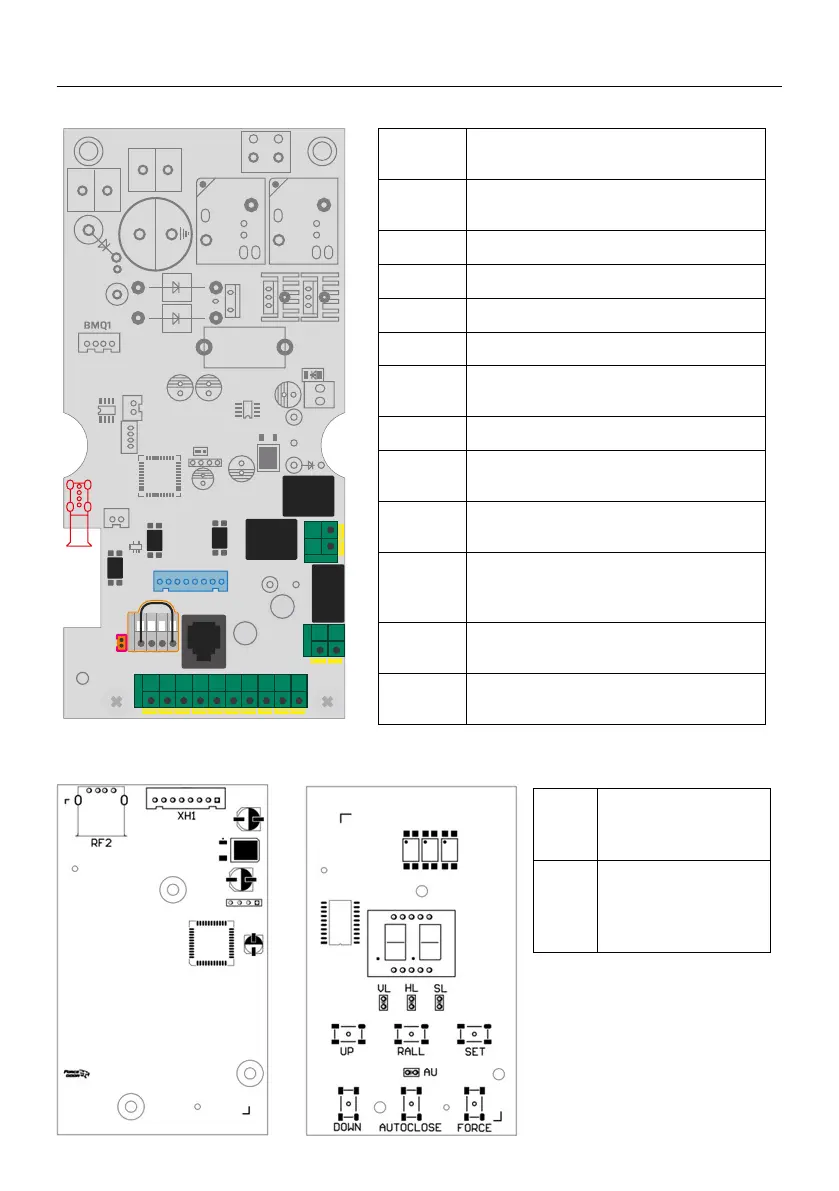

OPIS WEJŚĆ/WYJŚĆ CENTRALI STERUJĄCEJ
XH01 Wejście zasilania centrali
sterujacej - 24 V AC
XH02 Terminal do podłaczenia zewnetrznego
sterowania oraz zabezpieczenia
XH03 Zasilanie silnika napędu
XH04 Wejście zasilania 24 V DC
XH05 Zasilanie elektrozamka 24 V DC
XH06 Wyjście przekaźnikowe NO
BAT Wejście zasilania awaryjnego
- akumulator kwasowo-ołowiowy
RJ11 Złącze do podłączenia przełącznika
WIFI Złącze USB do podłączenia modułu
Wi-Fi
LED1 Zasilanie oświetlenia dodatkowego,
wbudowanego w napęd
XH08
Terminal do podłączenia zabezpieczenia
krawędziowego, czujnika drzwi
przejściowych
XH09 Podłączenie panelu sterujacego
z centrala
CLUTH Podłaczenie łańcuchowego
otwierania awaryjnego
XH1 Podłączenie panelu
sterującego z cen-
trala
RF2 Złącze USB do pod-
łączenia
odbiornika radio-
wego
RJ11
8
LED1
+12V
2
5
1
+
TP1
4
SD
CLUT
COM
COM
STOP
PE
FL
+24V
OPEN
CLOSE
