MONTÁŽNÍ MECHANIZMUS
!
Varování:
Chcete-li předejít poškození pohonu a brány, musí být pohon namontován na
montážní konzoli pro tlumení vibrací a správný přenos točivého momentu.

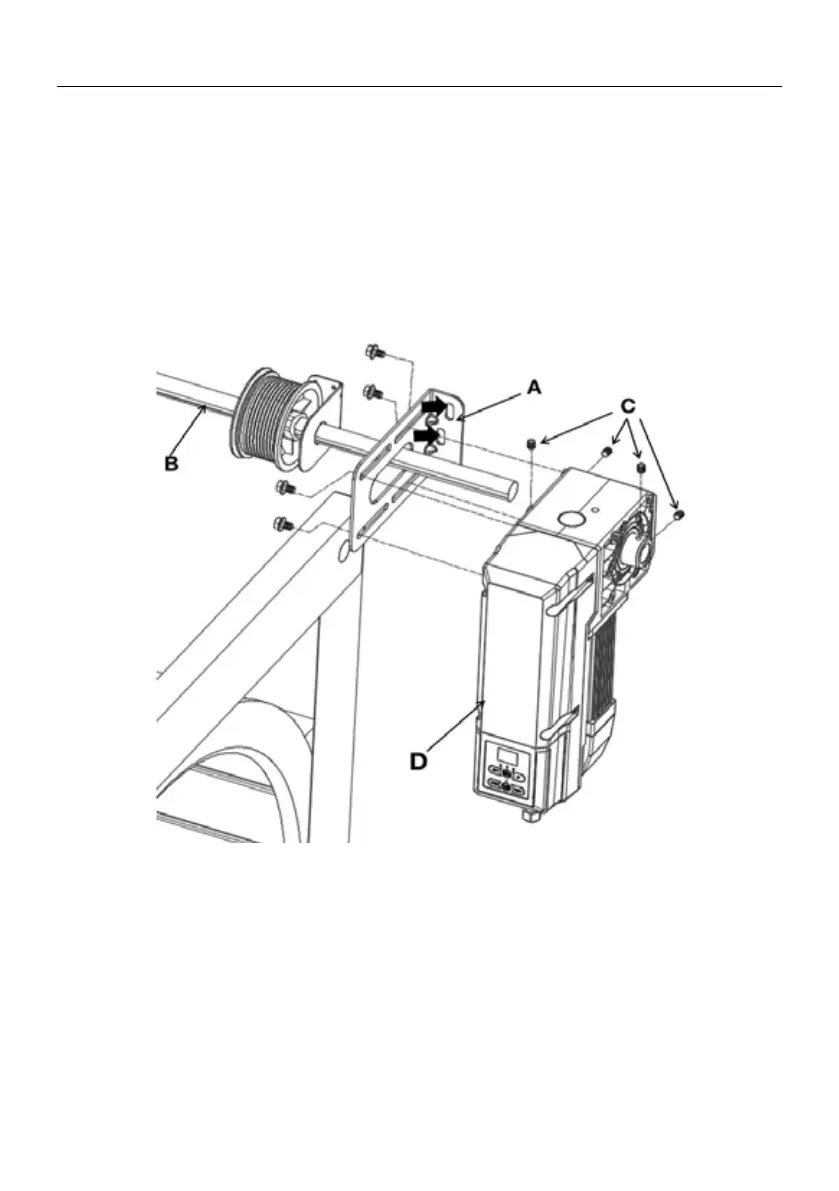

1) Namontujte nosník/konzolu pro přenos točivého momentu (A).
2) Namažte pružinovou hřídel (B) kolem pohonu.
3) Umístěte pohon (D) na pružinovou hřídel (B).
4) Pevně utáhněte 4 šrouby se šestihrannou hlavou M6*10 (C) na pružinové hřídeli
(B) skrz výstupní hřídel.
5) Připevněte pohon k nosníku pro přenos točivého momentu pomocí 4 šroubů.
