INSTALLATION MÉCANIQUE
!
Avertissement :
Pour éviter d'endommager l'entraînement et le portail, l'entraînement doit être
monté sur le support de montage an d'amortir les vibrations et de transmettre
correctement le couple.

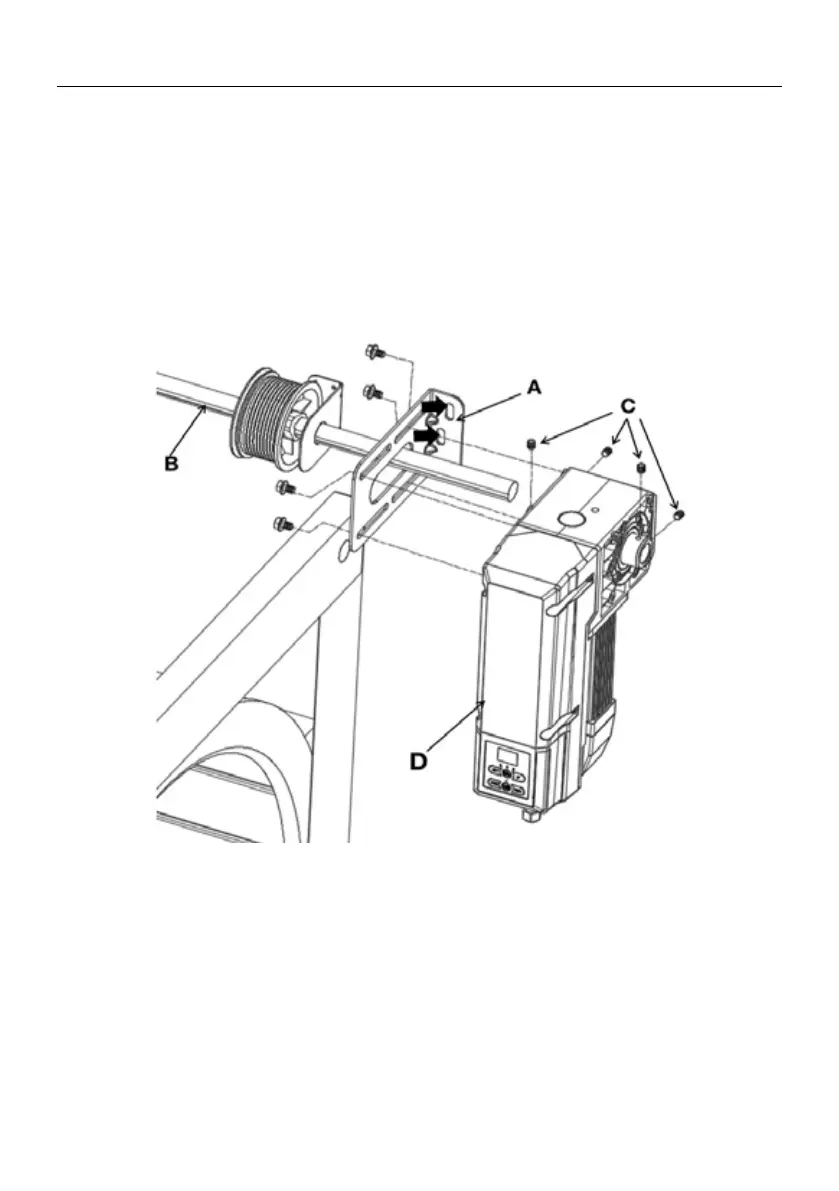

1) Passer la plaque support (A) sur l’arbre Ø25,4 mm, la xer au mur.
2) Lubrier l'arbre (B) autour de la zone d'automatisme
3) Insérez la clavette (C) dans l'arbre (B).
4) Placez l'automatisme (D) sur l’arbre (B).
5) Sécurisez las clavettes (C) avec des bagues d’arret (E) pour empêcher tout mouvement.
6) Fixez le moteur à la plaque support avec les vis fournies (F).
