208









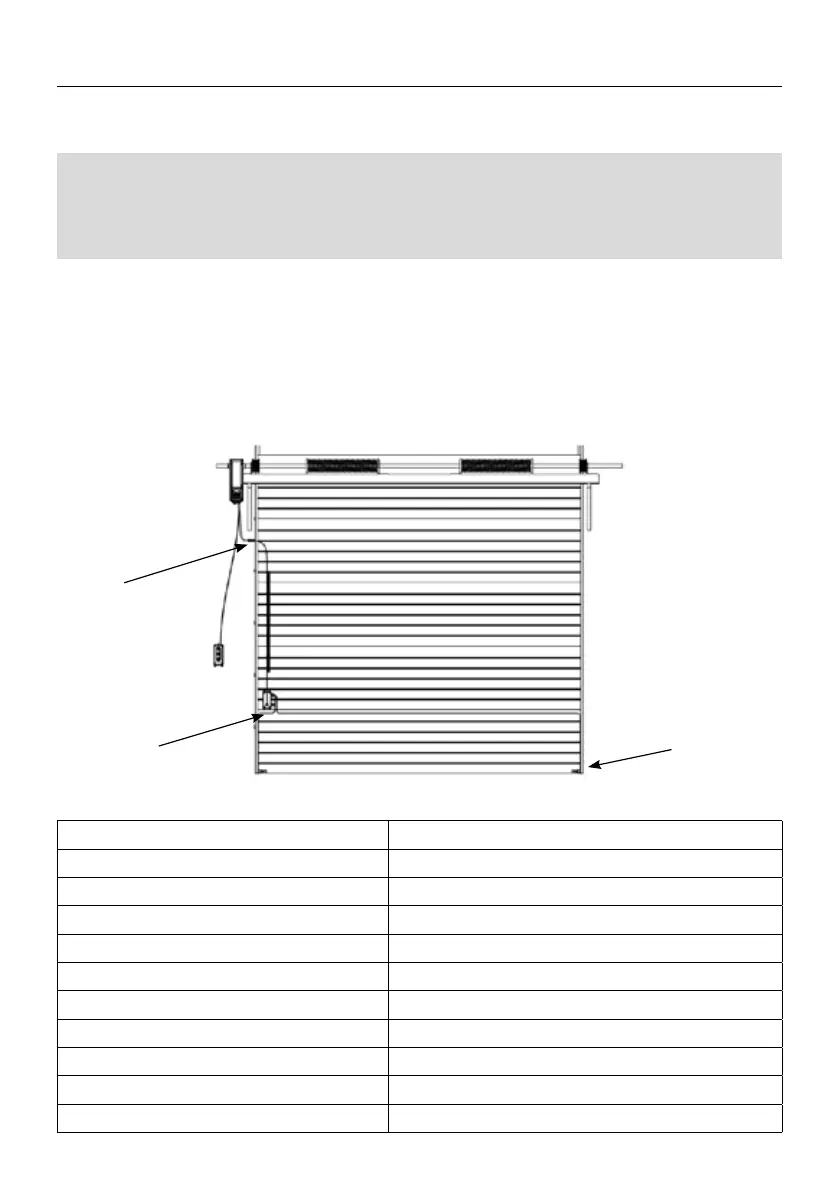

1. Fixez la boîte de jonction au panneau de la porte du côté où se trouve l'unité de com-
mande du moteur. Placez l'émetteur et le récepteur dans le bas du joint de la porte.
2. Connectez l'émetteur et le récepteur de la sécurité optique à la boîte de jonction, qui
est reliée au moteur via un câble spiralé.
Le câble spiralé doit être xé sur le côté du rail à l'aide d'un support de câble.

Lors de la connexion des capteurs optiques de bordure au moteur pour utilisation,
veuillez d'abord retirer la résistance de 8,2K de la centrale de commande. Suivez les
instructions suivantes et réglez la fonction 6.8 dans la centrale de commande.
Tension
DC 12-24V
Consommation d'énergie
ci-dessous 6mA
Distance de détection
0.5m ~ 10m
Zone morte
Moins de 10 % de la distance de détection
Détection
Objets transparents/non transparents
Dimensions
37*13 mm
Longueur du câble émetteur
10 m
Longueur du câble récepteur
1 m
Plage de température
-20
0
C~75
0
C
Classe de résistance à l'eau
IP67
Poids
0.17 kg
DESCRIPTIONS DES ENTRÉES/SORTIES DU PUPITRE DE COMMANDE
