217
!
Výstraha:
Aby sa zabránilo poškodeniu pohonu a brány, pohon musí byť namontovaný
do montážnej konzoly za účelom tlmenia kmitov a správneho prenosu
krútiaceho momentu.

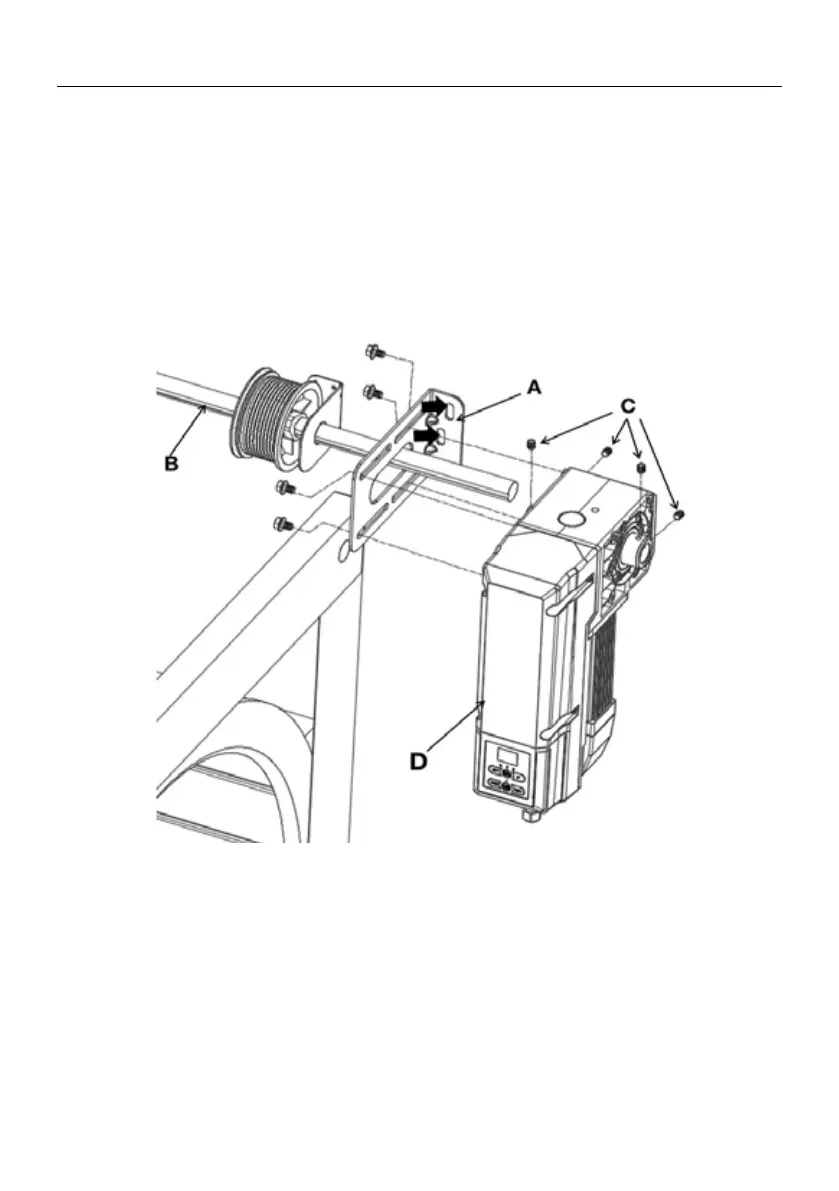

1) Namontujte nosník / konzolu prenosu krútiaceho momentu (A).
2) Natrite hriadeľ pružiny (B) okolo pohonu.
3) Umiestnite pohon (D) na hriadeľ pružiny (B).
4) Pripnite 4 skrutky s vnútorným šesťhranným otvorom M6*10 (C) na hriadeľ
pružiny (B) cez výstupnú hriadeľ.
5) Upevnite pohon na nosník prenosu krútiaceho momentu pomocou 4 skrutiek.
MECHANICKÁ INŠTALÁCIA
