Avertizare:
Pentru a evita deteriorarea unității și a ușii de garaj, unitatea trebuie instalată
pe ansamblul consolei. Atenuează vibrațiile și permite transferul corect
al cuplului.

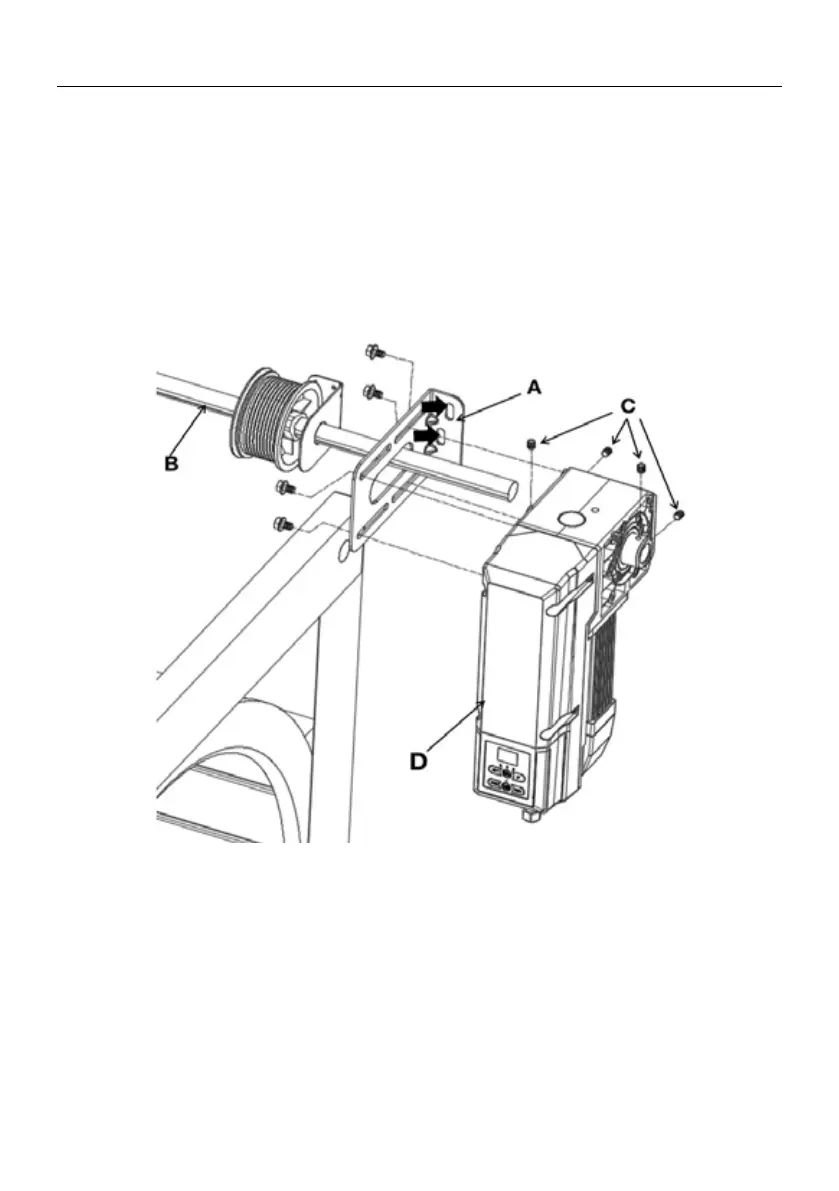

1) Montați suportul/consola care transferă momentul de rotație (A).
2) Ungesați arborele arcului de torsiune (B) în jurul unității de acționare.
3) Plasați unitatea de acționare (D) pe arborele arcului de torsiune (B).
4) Strângeți cele 4 șuruburi cu cap hexagonal și gaură hexagonală M6x10 (C)
pe arborele arcului de torsiune (B) prin arborele de ieșire.
5) Fixați unitatea de acționare pe suportul care transferă momentul de rotație folosind
cele 4 șuruburi.
INSTALARE MECANICĂ
