STARCUS F35 - Page 289

289



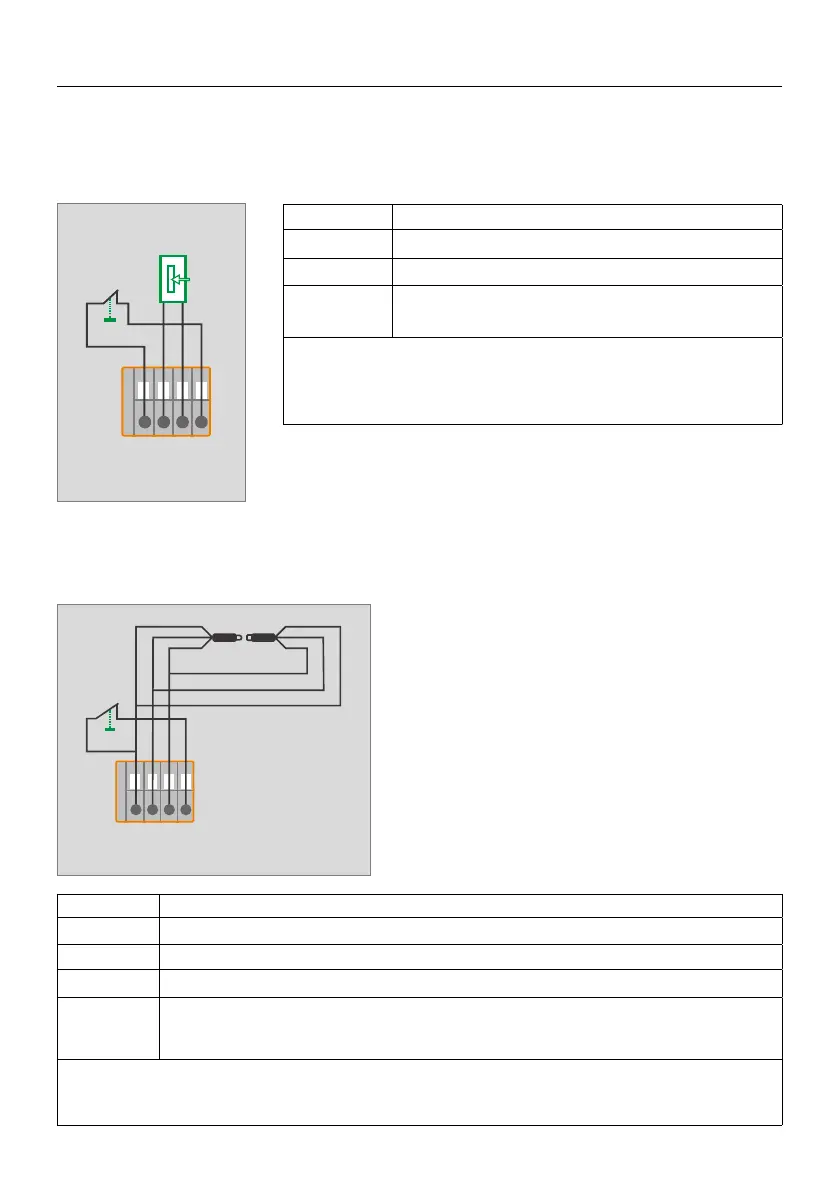

(Protecție ușă de service / Bară de siguranță electrică)
GND GND
+12V +12V
SINA Semnal
SP15/SD
Terminal de securitate pentru ușa de service/ ușa de
trecere.
Atenție 1: SP15 este deconectat, motorul porții se oprește și toate funcții-
le de control devin inactive.
Atenție 2: Listwa de siguranță electrică este închisă în timpul procesului
de închidere, iar motorul porții se retrage automat.

+12V
SD

8K2
SP15


(senzori cu infraroșu cu trei re / protecție pentru ușile de trecere)
GND GND
+12V +12V
SINA
Semnal
SP15/SD Terminal de siguranță pentru ușa de service/ușa de trecere.
Senzori infra-
roșu trilari.
Activați meniul de funcții 6.8 / .2 Activați portul senzorului infraroșu cu trei re
(utilizați senzorii noștri infraroșii standard)
Atenție: SP15 este deconectat, motorul se oprește și toate funcțiile de control sunt inactive. În timpul
procesului de închidere, senzorii trójprzewodowi de infraroșu sunt blocați, iar motorul porții se retrage
automat.

+12V
SD

SP15
DESCRIEREA INTRARILOR / IESIRILOR UNITATEI DE CONTROL
