MECHANISCHE INSTALLATION
!
Achtung:
Um Schäden am Antrieb und am Tor zu vermeiden, muss der Antrieb an der
Montagekonsole befestigt werden, um Vibrationen zu dämpfen und eine ein
-
wandfreie Übertragung des Drehmoments zu gewährleisten.

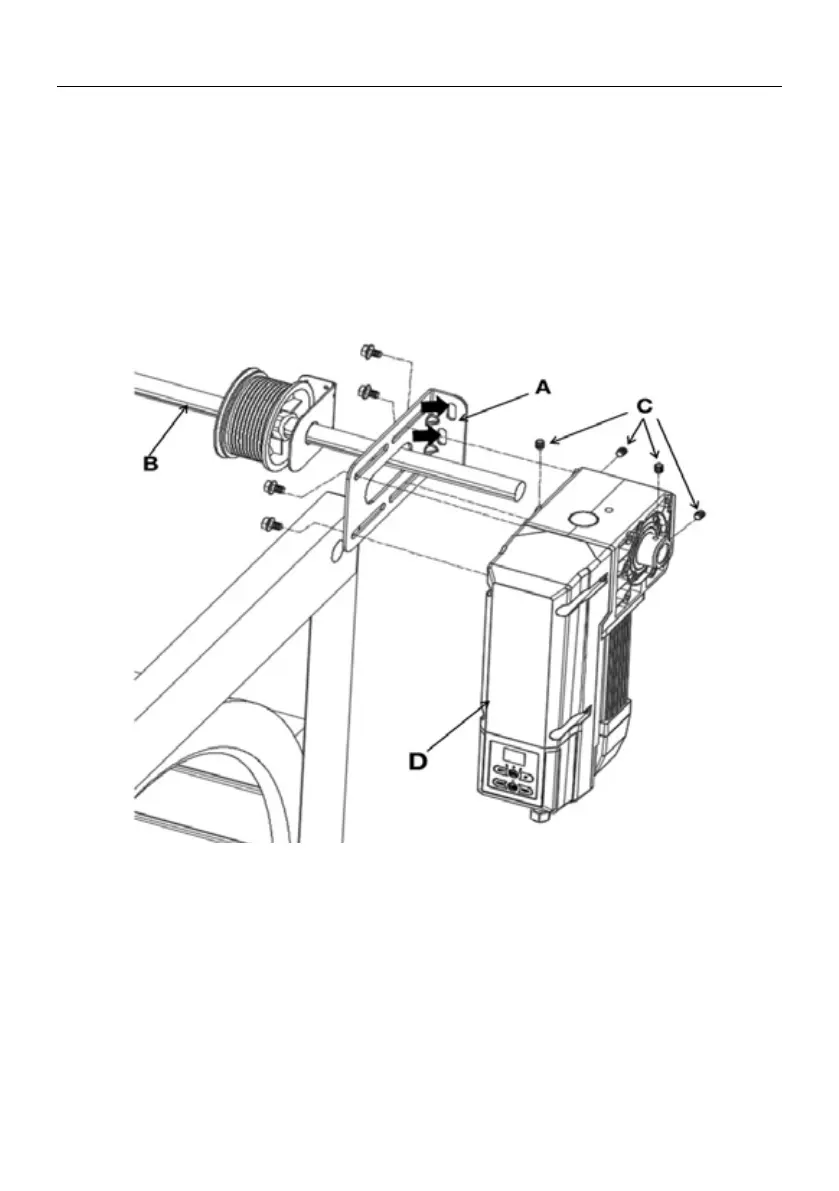

1) Montagekonsole montieren (A).
2) Welle des Tores (B) im Bereich der Antriebseinheit schmieren.
3) Antrieb (D) auf die Torwelle (B) setzen.
4) Ziehen Sie die 4 Innensechskantschrauben M6*10 (C)
auf der Federwelle (B) an. durch die Abtriebswelle.
5) Antrieb mit 4 Schrauben an der Konsole befestigen.
