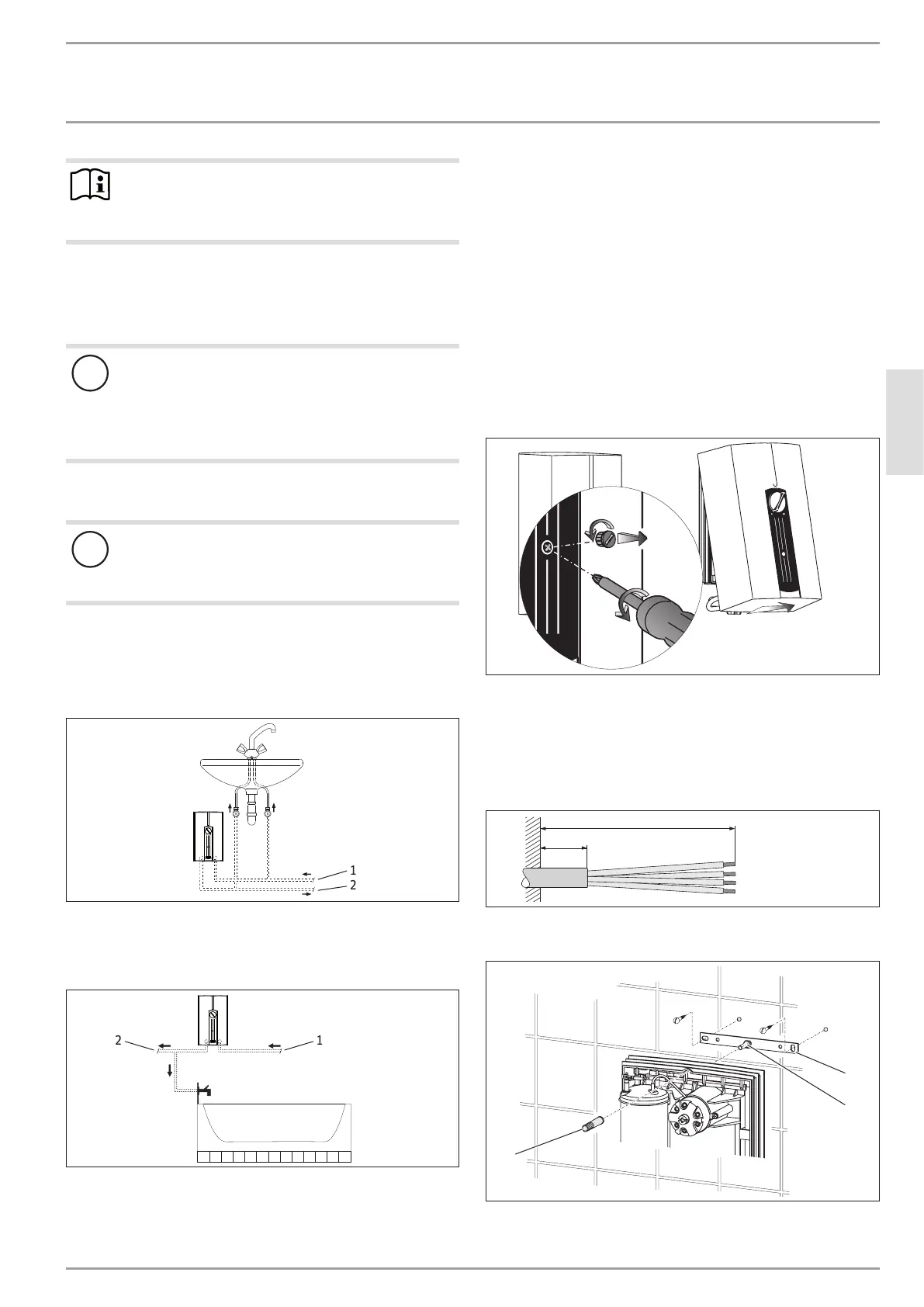

FRANÇAIS
www.stiebel-eltron.com DHF-C | 37
INSTALLATION
Montage
Remarque
La vanne d’arrêt sur l’arrivée d’eau froide ne doit pas être
utilisée pour réduire le débit. Elle sert uniquement pour
isoler l’appareil du réseau.
Matériaux autorisés pour les conduites d’eau
- Conduite d’arrivée d’eau froide:
tube d’acier galvanisé, en inox, en cuivre ou en matière
synthétique
!
Dommages matériels
Si vous utilisez une conduite d’arrivée d’eau froide syn-
thétique, tenez compte des points suivants:
Installez un tuyau métallique d’env. 1m de long sur
le raccord d’eau froide de l’appareil. Vous pouvez
ensuite installer les conduites synthétiques.
- Conduite de sortie d’eau chaude :
tuyau en inox ou en cuivre
!
Dommages matériels
Le chauffe-eau instantané ne convient pas pour une
installation avec tuyaux synthétiques sur la conduite de
sortie de l’eau chaude sanitaire.
Conduites flexibles de raccordement hydraulique
Fixez la paroi arrière en bas avec une vis supplémentaire.
Pose sous plan de travail
D0000042705
1
2
1 Arrivée eau froide
2 Sortie eau chaude
Montage sur évier
D0000042706
12
1 Arrivée eau froide
2 Sortie eau chaude
10. Montage
10.1 Montage standard
- Raccordement électrique par le dessous, installation
encastrée
- Raccordement hydraulique en installation encastrée
Pour d’autres possibilités de montage, voir le chapitre «Installa-
tion / Montage / Variantes de montage»:
- Raccordement électrique en applique
- Raccordement d’un relais de délestage
- Installation hydraulique apparente
Ouverture de l’appareil
com pac t c ont r
ol
26�02�02�0396
Tournez le bouchon d’obturation vers la gauche. Tirez-le vers
l’avant pour l’extraire.
Desserrez la vis et retirez-la.
Faites pivoter le capot.
Préparation du câble d’alimentation
160
≥ 30
26�02�02�0887
Montage du support mural et de l’appareil
26�02�02�0398
3
2
1
1 Support mural
2 Boulon fileté
3 Douille filetée
