STIEBEL ELTRON DHF13 C Operating & Installation

DEUTSCH
www.stiebel-eltron.com DHF-C | 7

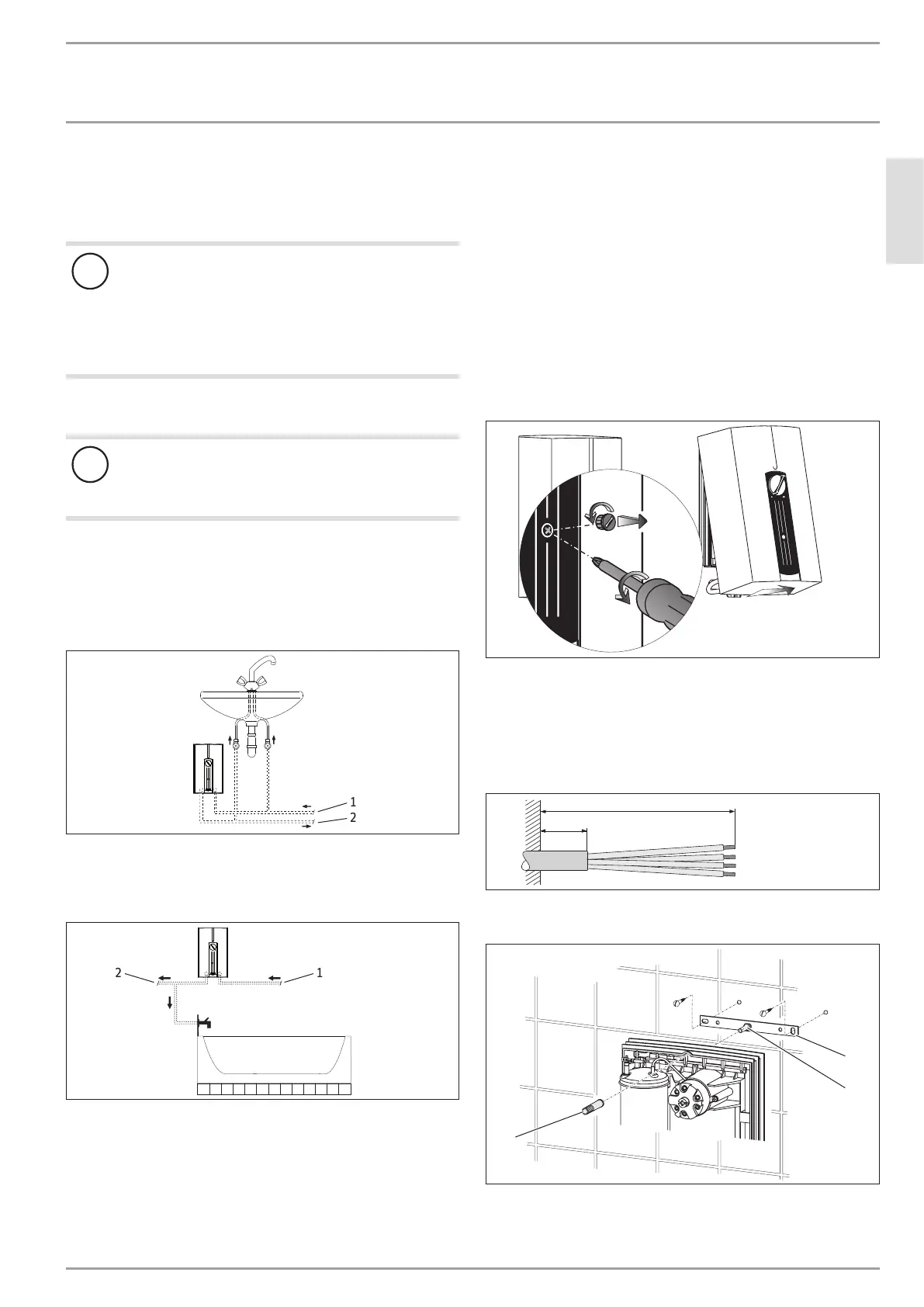

INSTALLATION
Montage
Zugelassene Werkstoffe der Wasserleitungen
- Kaltwasser-Zulaufleitung:
feuerverzinktes Stahlrohr, Edelstahlrohr, Kupferrohr oder
Kunststoffrohr
!
Sachschaden
Verwenden Sie in der Kaltwasser-Zulaufleitung ein
Kunststoff-Rohrsystem müssen Sie folgende Bedingung
einhalten:
 Installieren Sie am Kaltwasser-Geräteanschluss ein
Metallrohr von ca. 1m Länge. Danach können Sie
das Kunststoff-Rohrsystem installieren.
- Warmwasser-Auslaufleitung:
Edelstahlrohr oder Kupferrohr
!
Sachschaden
Der Durchlauferhitzer ist für die Installation mit Kunst-
stoff-Rohrsystemen in der Warmwasser-Auslaufleitung
nicht geeignet.
Flexible Wasser-Anschlussleitungen
 Befestigen Sie die Rückwand unten mit einer zusätzlichen
Schraube.
Untertischmontage
D0000042705
1
2
1 Kaltwasser Zulauf
2 Warmwasser Auslauf
Übertischmontage
D0000042706
12
1 Kaltwasser Zulauf
2 Warmwasser Auslauf
10. Montage
10.1 Standardmontage
- Elektroanschluss unten, Unterputz-Installation
- Wasseranschluss Unterputz-Installation
Weitere Montagemöglichkeiten siehe Kapitel „Installation/Mon-
tage/ Montage-Alternativen“:
- Netzanschlusskabel Aufputz
- Anschluss eines Lastabwurfrelais
- Wasserinstallation Aufputz
Gerät öffnen
com pac t c ont r
ol
c o m p a c t
c o n t r
26�02�02�0396
 Drehen Sie die Verschlusskappe nach links. Ziehen Sie sie
nach vorn heraus.
 Drehen Sie die Schraube heraus.
 Schwenken Sie die Gerätekappe auf.
Netzanschlusskabel vorbereiten
160
≥ 30
26�02�02�0887
Wandaufhängung und Gerät montieren
26�02�02�0398
3
2
1
1 Wandaufhängung
2 Gewindebolzen
3 Schraubhülse
