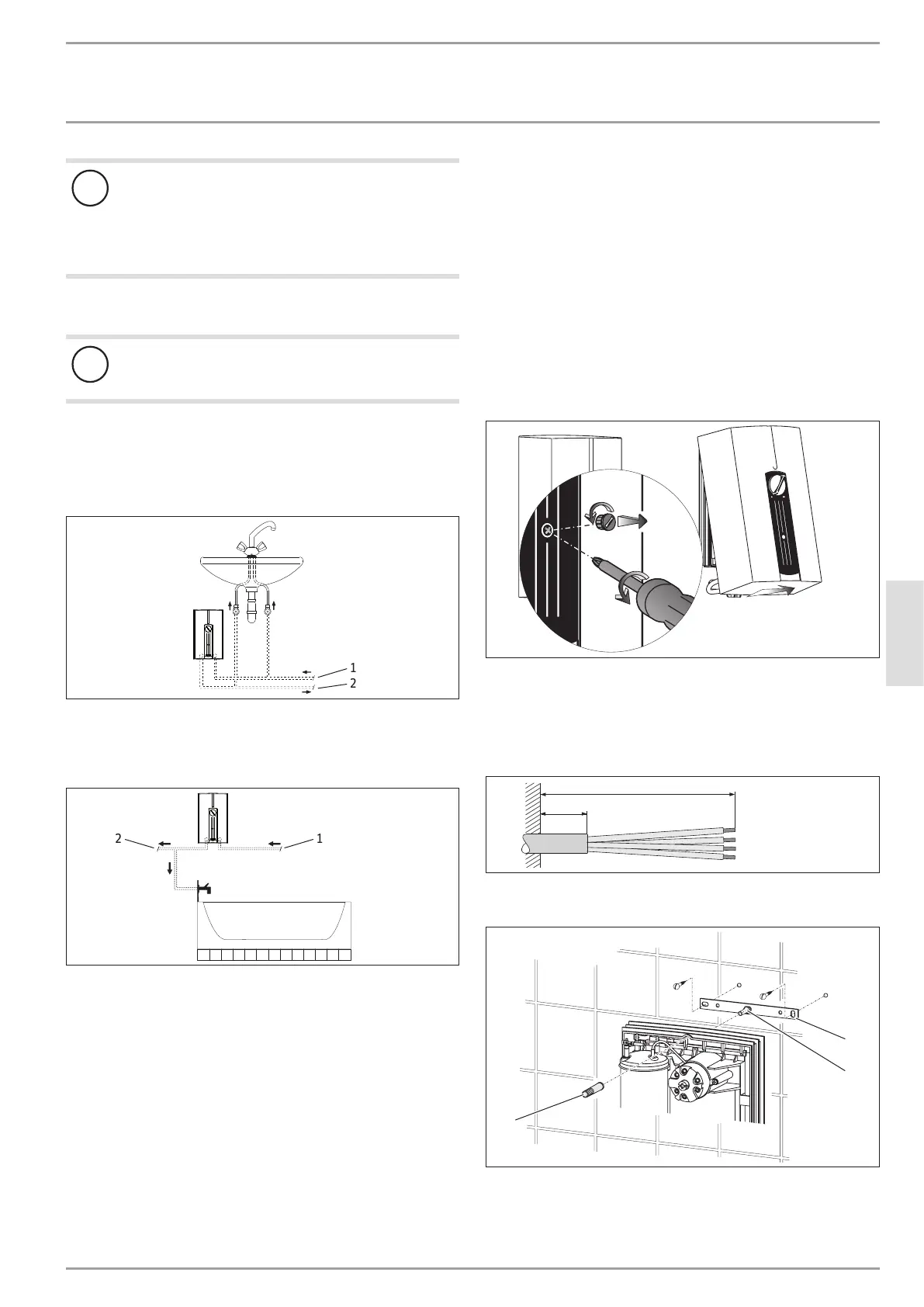

INSTALACE
Montáž
!
Věcné škody
Jestliže používáte na přívodu studené vody plastový po-
trubní systém, musíte dodržet následující podmínky:
 Nainstalujte na přípojku studené vody přístroje ko-
vovou trubku o délce cca 1m. Poté můžete instalovat
plastový potrubní systém.
- Výstupní potrubí teplé vody:
Trubka z ušlechtilé oceli nebo měděná
!
Věcné škody
Průtokový ohřívač není vhodný pro instalaci s plastovými
potrubními systémy pro výstupní potrubí teplé vody.
Flexibilní přívodní vedení vody
 Upevněte zadní stěnu dole pomocí dalšího šroubu.
Montáž pod umyvadlo
D0000042705
1
2
1 Přítok studené vody
2 Výtok teplé vody
Montáž nad umyvadlo
D0000042706
12
1 Přítok studené vody
2 Výtok teplé vody
10. Montáž
10.1 Standardní montáž
- Elektrická přípojka dole, instalace pod omítkou
- Vodovodní přípojka s instalací ve stěně (pod omítkou)
Další možnosti montáže viz kapitolu „Instalace/Montáž/ Alter-
nativy montáže“:
- Elektrický přívodní kabel na zdi
- Připojení zátěžového relé
- Vodovodní instalace na zdi
Otevření přístroje
com pac t c ont r
ol
c o m p a c t
c o n t r
26�02�02�0396
 Otočte uzavírací krytku doleva. Vytáhněte ji ven dopředu.
 Vyšroubujte šroub.
 Vyklopte víko přístroje.
Příprava přívodního kabelu
160
≥ 30
26�02�02�0887
Montáž závěsné lišty na zeď a přístroje
26�02�02�0398
3
2
1
1 nástěnná závěsná lišta
2 Svorník se závitem
3 Šroubovací objímka
 Demontujte závěsnou lištu na zeď.
