FRANÇAIS
www.stiebel-eltron.com DHF-C | 39
INSTALLATION

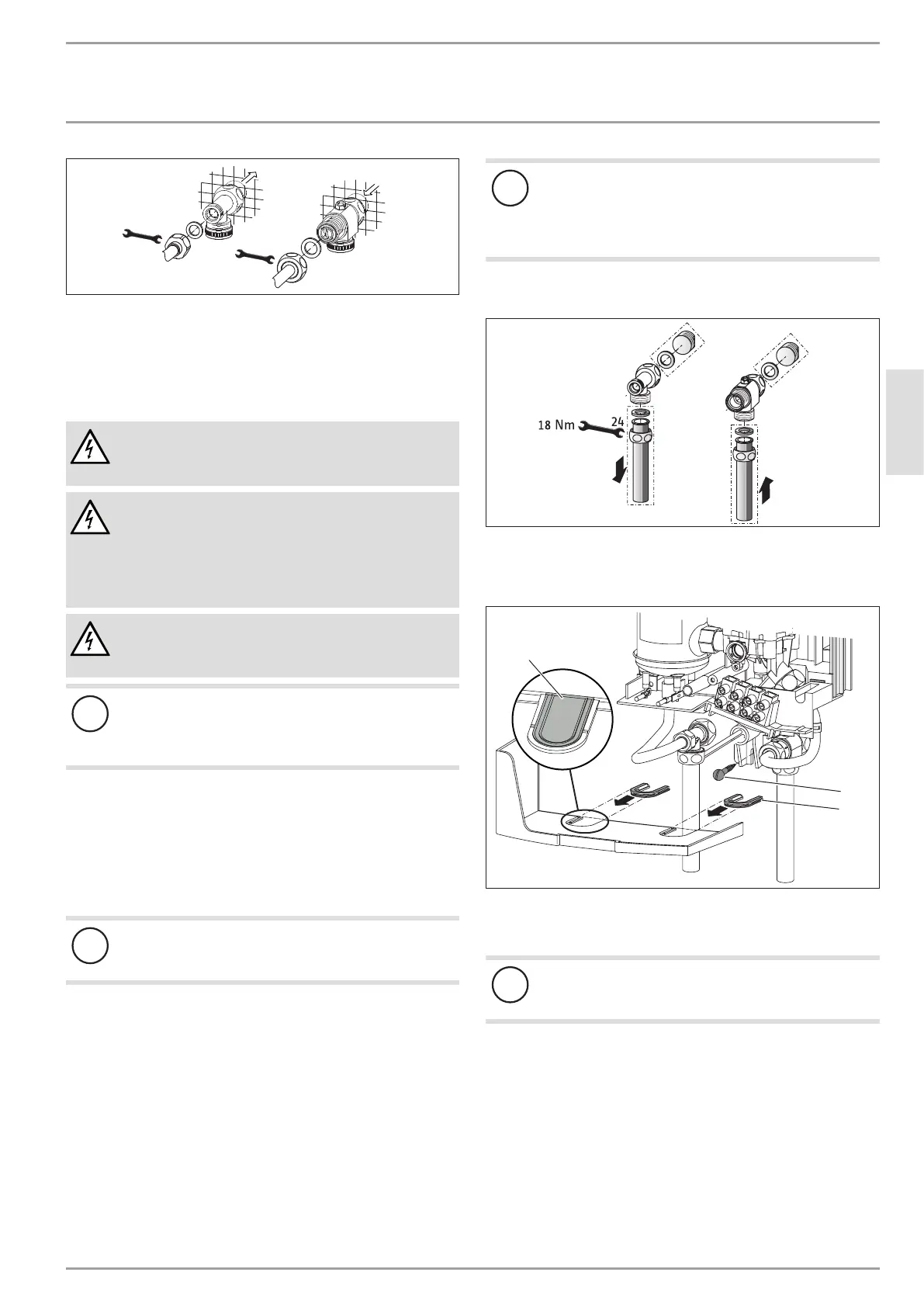

Montage
24
19
D0000056244
Retirez les embouts de protection des raccordements de
l’appareil.
Vissez les tuyaux de l’appareil avec les joints plats sur les
manchons doubles.
Réalisation du branchement électrique
AVERTISSEMENT Électrocution
Exécutez tous les travaux de branchement et d’installa-
tion électriques conformément aux prescriptions.
AVERTISSEMENT Électrocution
Le raccordement au secteur n’est autorisé que sous
forme d’une connexion fixe réalisée avec le passe-câble.
L’appareil doit pouvoir être déconnecté du secteur par un
dispositif de coupure multipolaire ayant une ouverture
minimale des contacts de 3 mm.
AVERTISSEMENT Électrocution
Veillez à ce que l’appareil soit raccordé au conducteur
de mise à la terre.
!
Dommages matériels
Respectez les indications de la plaque signalétique. La
tension indiquée doit correspondre à la tension du sec-
teur.
Raccordez le câble de raccordement électrique au bornier de
raccordement secteur (voir chapitre «Installation / Données
techniques / Schéma électrique»).
10.2 Variantes de montage
10.2.1 Raccordement électrique en applique
!
Dommages matériels
Si vous percez accidentellement une ouverture incorrecte
dans le capot, vous devez utiliser un nouveau capot.
Dans le capot, découpez ou rompez proprement la traversée
requise (voir chapitre «Installation / Données techniques /
Cotes et raccordements»). Si nécessaire, utilisez une lime.
Faites passer le câble de raccordement au travers du passe-
câble. Raccordez le câble de raccordement électrique au bor-
nier de raccordement au secteur.
10.2.2 Raccordement d’un relais de délestage
Installez un relais de délestage en cas de combinaison avec
d’autres appareils électriques, p. ex. des radiateurs électriques
à accumulation. Le délestage s’effectue lorsque le chauffe-eau
instantané fonctionne.
!
Dommages matériels
Raccordez la phase d’activation du relais de délestage à la
borne indiquée dans le bornier de raccordement secteur
de l’appareil (voir le chapitre «Installation / Données
techniques / Schéma électrique»).
10.2.3 Installation hydraulique apparente
D0000033104
Pour obturer le raccordement encastré, montez les bouchons
à eau avec des joints d’étanchéité.
Montez la robinetterie sous pression appropriée.
D0000042740
3
2
1
1 Ouvertures de passage
2 Guides du capot
3 Vis de fixation inférieure
!
Dommages matériels
Si vous découpez accidentellement une ouverture incor-
recte dans le capot, vous devez utiliser un nouveau capot.
Fixez la paroi arrière en bas avec une vis supplémentaire.
Vissez les conduites de raccordement à l’appareil.
Rompez proprement les traversées dans le capot de l’appa-
reil. Si nécessaire, utilisez une lime.
Enfoncez les guides de capot dans les passages de tube
jusqu’à enclenchement.
10.3 Fin de la pose
Ouvrez la vanne d’arrêt de la pièce en T.
