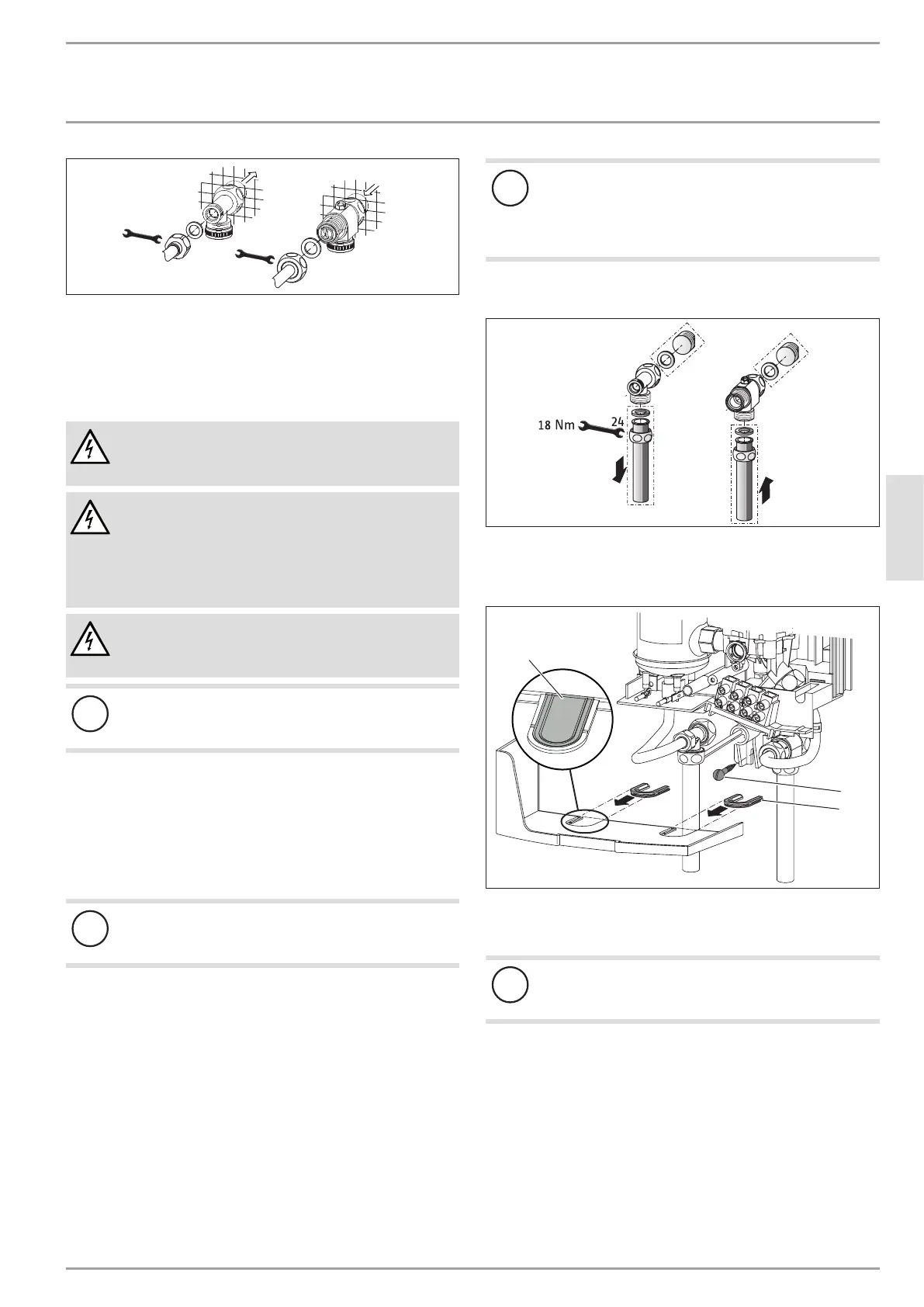

NEDERLANDS
www.stiebel-eltron.com DHF-C | 53
INSTALLATIE
Montage
24
19
D0000056244
Verwijder de transportbeschermingsstoppen uit de aanslui-
tingen van het toestel.
Schroef de buizen van het toestel met de vlakke afdichtingen
op de dubbele nippel.
Elektriciteit aansluiten
WAARSCHUWING elektrische schok
Voer alle werkzaamheden voor elektriciteitsaansluitin-
gen en installatie uit conform de voorschriften.
WAARSCHUWING elektrische schok
De aansluiting op het stroomnet is alleen toegestaan als
vaste aansluiting in combinatie met de kabeltulle. Het
toestel moet op alle polen met een afstand van minstens
3mm van de aansluiting van het net kunnen worden
losgekoppeld.
WAARSCHUWING elektrische schok
Zorg ervoor dat het toestel is aangesloten op de aard-
leiding.
!
Materiële schade
Neem de gegevens op het typeplaatje in acht. De aange-
geven spanning moet overeenkomen met de netspanning.
Sluit de elektrische aansluitkabel aan op de netaansl-
uitklem (zie hoofdstuk "Installatie/technische gegevens/
elektriciteitsschema").
10.2 Montagealternatieven
10.2.1 Elektrische aansluitkabel opbouw
!
Materiële schade
Als u onopzettelijk een verkeerd gat uit de bovenkap
breekt, moet u een nieuwe bovenkap gebruiken.
Snijd of breek de benodigde doorvoer in de bovenkap er
schoon uit (zie hoofdstuk "Installatie/technische gegevens/af-
metingen en aansluitingen"). Gebruik, indien nodig, een vijl.
Leid de elektrische aansluitkabel door de kabeltulle. Sluit de
elektrische aansluitkabel aan op de netaansluitklem.
10.2.2 Aansluiting van een lastafwerprelais
Plaats een lastafwerprelais in combinatie met andere elektrische
toestellen in de elektrotechnische installatie, bv. elektrische boi-
lerverwarmingstoestellen. De lastafwerping vindt plaats bij de
werking van de doorstroomer.
!
Materiële schade
Sluit de fase die het lastafwerprelais schakelt, aan op
de gemerkte klem van de netaansluitklem in het toestel
(zie hoofdstuk "Installatie/technische gegevens/elektri-
citeitsschema").
10.2.3 Waterinstallatie opbouw
D0000033104
Monteer voor het sluiten van de inbouwaansluitingen de wa-
terstoppen met dichtingen.
Monteer een geschikte drukkraan.
D0000042740
3
2
1
1 Doorvoeropeningen
2 Kapgeleidingsstukken
3 Onderste bevestigingsschroef
!
Materiële schade
Als u onopzettelijk een verkeerd gat uit de bovenkap
snijdt, moet u een nieuwe bovenkap gebruiken.
Bevestig de achterwand onderaan met een extra schroef.
Schroef de aansluitbuizen op het toestel vast.
Breek de doorvoeren in de bovenkap er netjes uit. Gebruik,
indien nodig, een vijl.
Klik de kapgeleidingsstukken vast in de doorvoeropeningen.
10.3 Montage afsluiten
Open de afsluitklep in het T-stuk.
