Dane techniczne

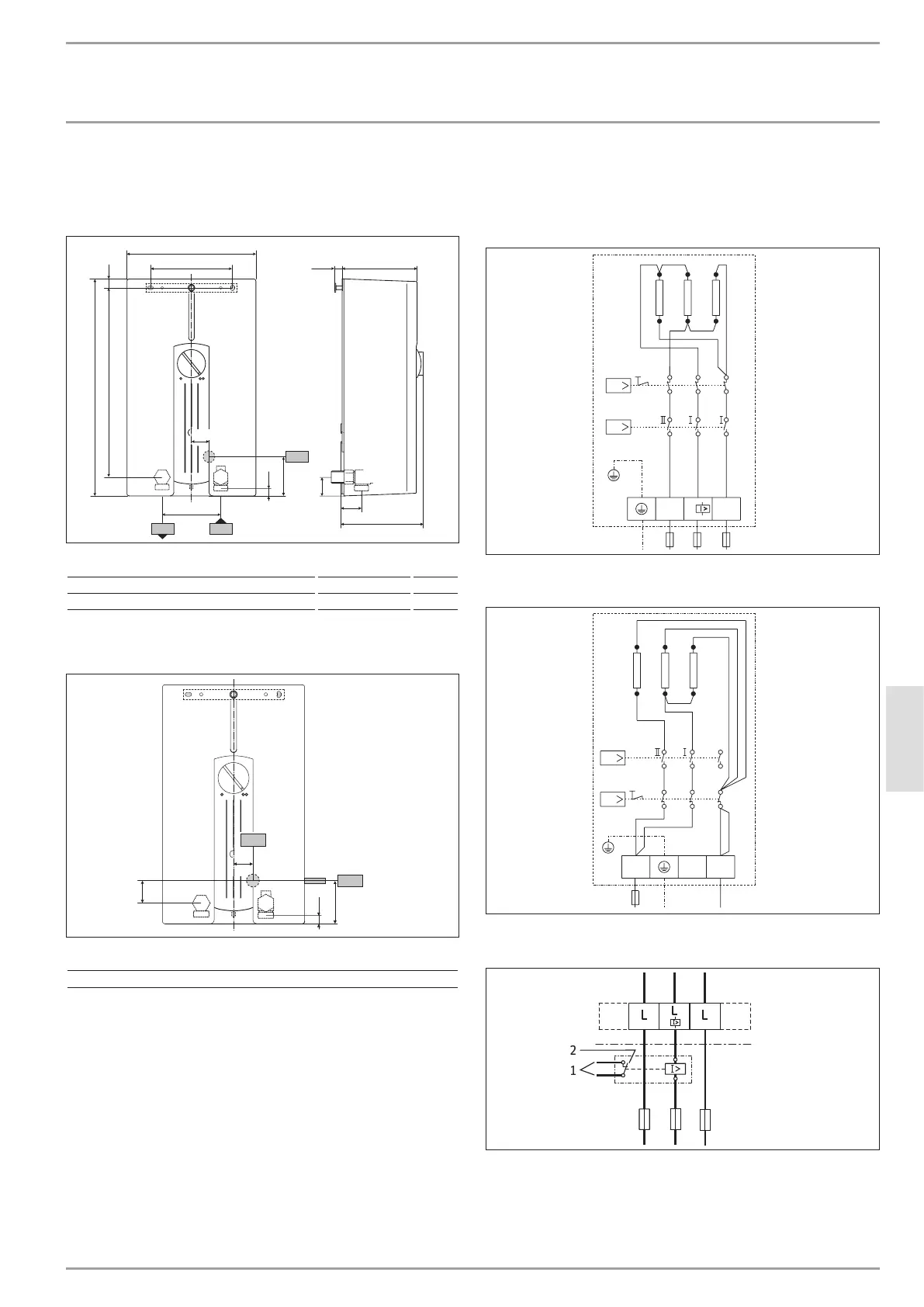

15. Dane techniczne
15.1 Wymiary i przyłącza
17
30
67
320
15
140
220
≤12
35
130
100
141
c01
c06
32
b02
D0000017978
b02 Przepust na przewody elektryczne I
c01 Zimna woda zasilanie Gwint zewnętrzny G 1/2 A
c06 Ciepła woda wyjście Gwint zewnętrzny G 1/2 A
Inne możliwości podłączenia
17
30
67
35
b02
b03
D0000025571
b02 Przepust na przewody elektryczne I
b03 Przepust na przewody elektryczne II
15.2 Schemat połączeń elektrycznych
3/PE ~ 400V DHF13 C, DHF15 C, DHF18 C, DHF21 C, DHF24 C
3/PE ~ 230V DHF 13 C3
T
Q
L
LL
L
I>
L
PE L
3
3’
2
2’
1
1’
85�02�02�0007
1/N/PE ~ 220-230V DHF 12 C1
Q
T
N
N
L
PE
213
3'
2'
1'
L
K3 K1 K2
85�02�02�0008
Przełączanie priorytetowe za pomocą LR 1-A
85�02�02�0003�
2
1
1 Przewód sterujący do stycznika drugiego urządzenia (np.
elektrycznego pieca akumulacyjnego).
2 Zestyk sterujący otwiera się po włączeniu przepływowego
ogrzewacza wody.
