ČESKY
www.stiebel-eltron.com DHF-C | 67
INSTALACE

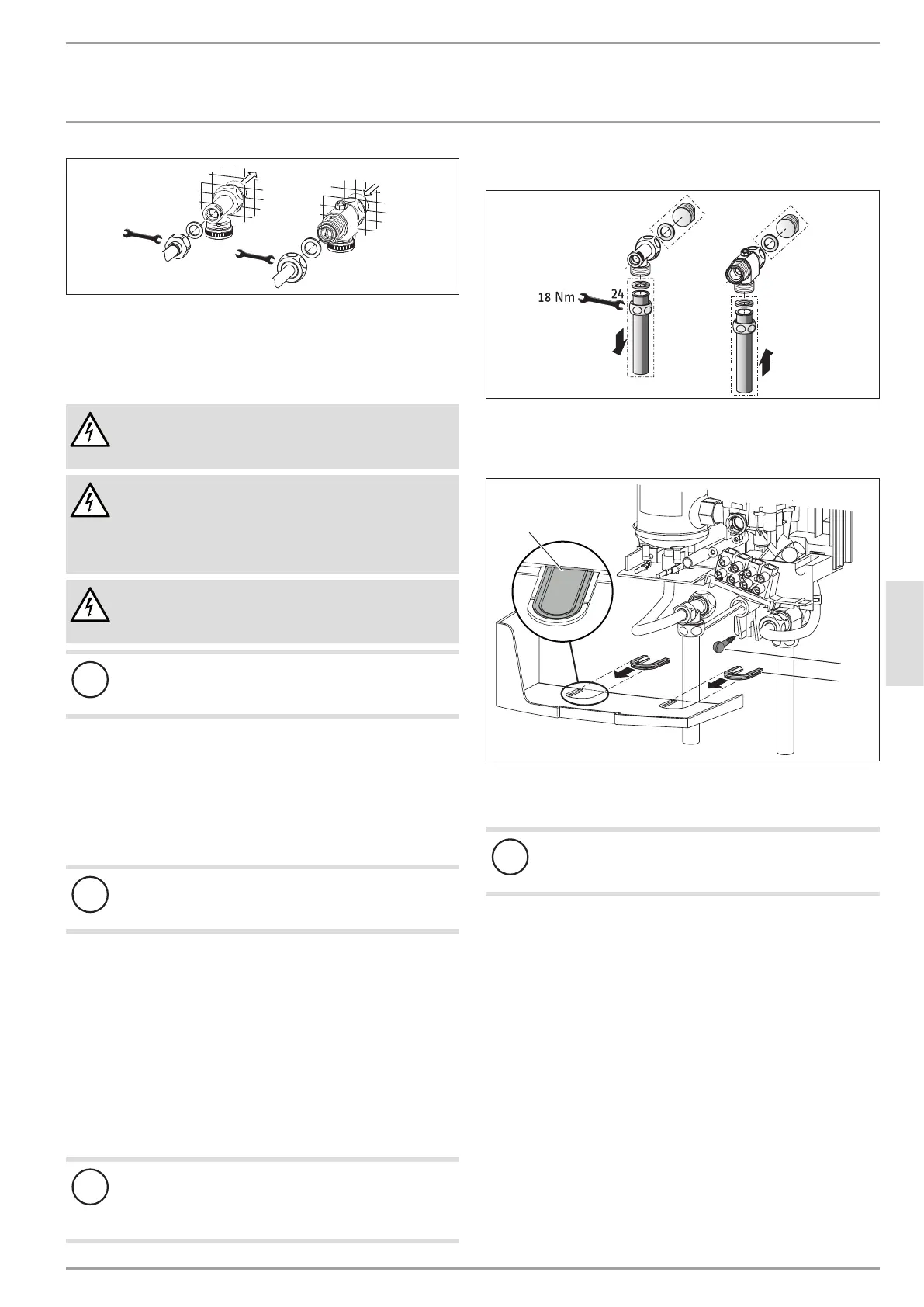

Montáž
24
19
D0000056244
 Odstraňte z přípojek přístroje ochranné zátky pro přepravu.
 Přišroubujte potrubí přístroje splochým těsněním na dvojité
vsuvky.
Připojení přívodu elektrické energie
VÝSTRAHA elektrický proud
Veškerá elektrická zapojení a instalace provádějte podle
předpisů.
VÝSTRAHA elektrický proud
Připojení kelektrické síti smí být provedeno pouze jako
pevná přípojka ve spojení s kabelovou průchodkou. Pří-
stroj musí být možné odpojit odsíťové přípojky navšech
pólech navzdálenost nejméně 3mm.
VÝSTRAHA elektrický proud
Pamatujte, že přístroj musí být připojen kochrannému
vodiči.
!
Věcné škody
Dodržujte údaje uvedené na typovém štítku. Uvedené
napětí se musí shodovat se síťovým napětím.
 Připojte elektrický přívodní kabel ksíťové svorkovnici (viz
kapitolu „Instalace/ Technické údaje/ Schéma elektrického
zapojení“).
10.2 Alternativy montáže
10.2.1 Elektrický přívodní kabel na zdi
!
Věcné škody
Pokud byste nedopatřením vylomili dovíka přístroje ne-
správný otvor, musíte použít nové víko.
 Čistě vyřízněte nebo prorazte potřebnou průchodku ve víku
přístroje (umístění viz kapitolu „Instalace/ Technické údaje/
Rozměry a přípojky“). Použijte v případě potřeby pilník.
 Veďte elektrický přívodní kabel kabelovou průchodkou. Při-
pojte elektrický přívodní kabel k síťové svorkovnici.
10.2.2 Připojení zátěžového relé
Zátěžové relé používejte vkombinaci sjinými elektrickými pří-
stroji velektrickém rozvodu, například selektrickými akumulač-
ními ohřívači. K vypnutí zátěže dochází při provozu průtokového
ohřívače.
!
Věcné škody
Připojte fázi, která spíná zátěžové relé, koznačené svor-
ce síťové svorkovnice vpřístroji (viz kapitolu „Instalace/
Technické údaje/ Schéma elektrického zapojení“).
10.2.3 Vodovodní instalace na zdi
D0000033104
 K uzavření přípojky pod omítkou našroubujte vodní zátky s
těsněními.
 Namontujte vhodnou tlakovou armaturu.
D0000042740
3
2
1
1 Průchozí otvory
2 Vodicí prvky víka
3 Dolní upevňovací šroub
!
Věcné škody
Pokud byste nedopatřením vyřízli dovíka přístroje ne-
správný otvor, musíte použít nové víko.
 Upevněte zadní stěnu dole pomocí dalšího šroubu.
 Přišroubujte přívodní trubky k přístroji.
 Proveďte čisté vylomení průchozích otvorů vevíku přístroje.
Použijte v případě potřeby pilník.
 Nasaďte vodicí prvky víka do průchozích otvorů.
10.3 Dokončení montáže
 Otevřete uzavírací ventil v tvarovce T.
