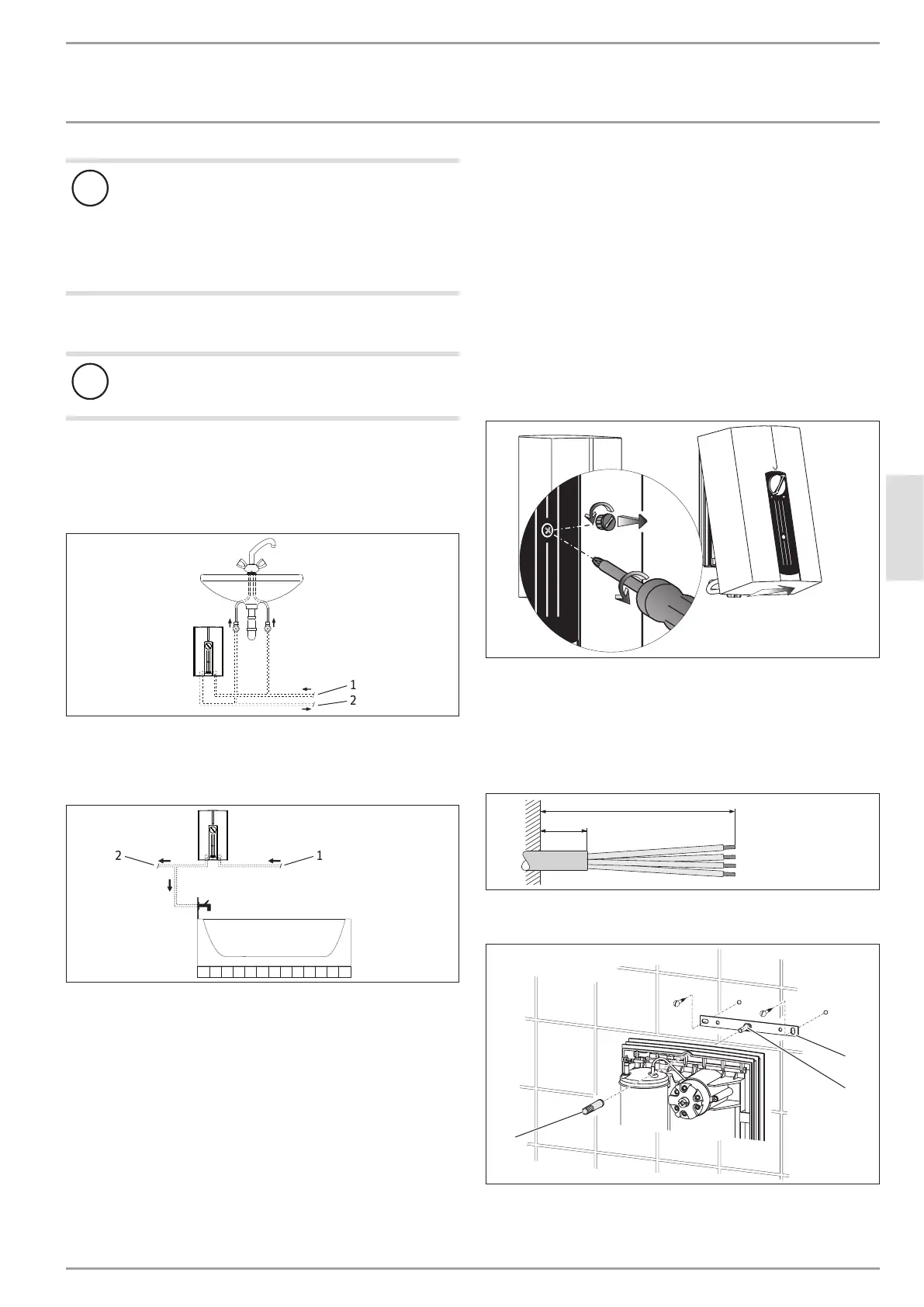

NEDERLANDS
www.stiebel-eltron.com DHF-C | 51
INSTALLATIE
Montage
!
Materiële schade
Als u in de koudwatertoevoerleiding een kunststof buis-
systeem gebruikt, dan moet u aan de volgende voor-
waarden voldoen:
Installeer aan de koudwateraansluiting van het toe-
stel een metalen buis met een lengte van ca. 1m.
Daarna kunt u het kunststof buissysteem installeren.
- Warmwateruitloopleiding:
Roestvrijstalen buis of koperbuis
!
Materiële schade
De doorstromer is niet geschikt voor de installatie met
kunststof buizen in de warmwateruitloopleiding.
Flexibele wateraansluitleidingen
Bevestig de achterwand onderaan met een extra schroef.
Montage onder de wastafel
D0000042705
1
2
1 Koudwatertoevoer
2 Warmwateruitloop
Montage boven de wastafel
D0000042706
12
1 Koudwatertoevoer
2 Warmwateruitloop
10. Montage
10.1 Standaardmontage
- Elektrische installatie onderaan, inbouwinstallatie
- Wateraansluiting inbouwinstallatie
Zie voor verdere montagemogelijkheden hoofdstuk "Installatie/
montage/montageopties":
- Elektrische aansluitkabel opbouw
- Aansluiting van een lastafwerprelais
- Waterinstallatie opbouw
Toestel openen
com pac t c ont r
ol
26�02�02�0396
Draai daarvoor de sluitkap naar links. Trek deze er naar
voren uit.
Draai de schroef eruit.
Zwenk de bovenkap omhoog.
Stroomaansluitkabel voorbereiden
160
≥ 30
26�02�02�0887
Wandbevestiging en toestel monteren
26�02�02�0398
3
2
1
1 Wandbevestiging
2 Schroefbout
3 Schroefhuls
