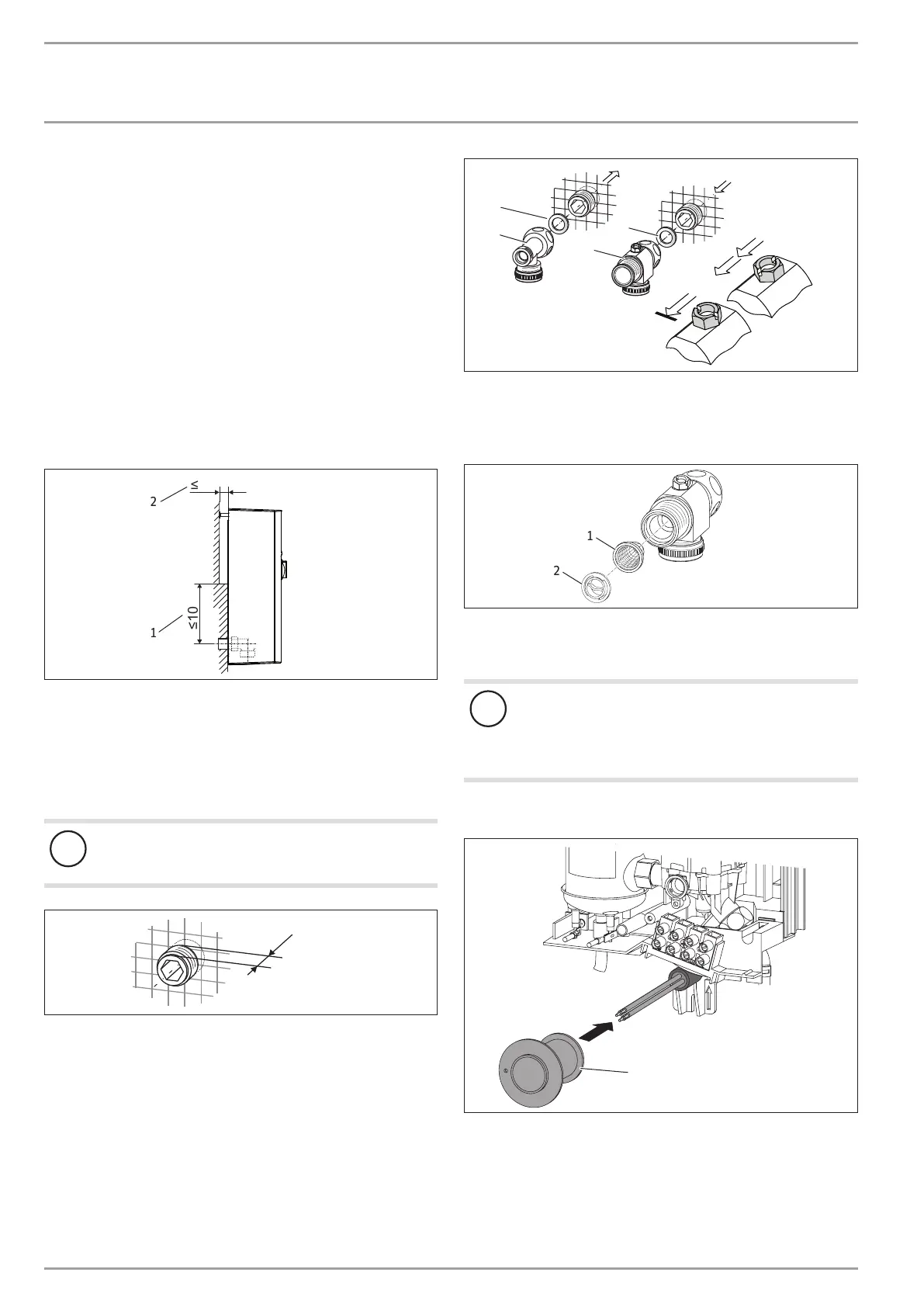

INSTALLATIE
Montage
Demonteer de wandbevestiging.
Teken de boorgaten met de montagesjabloon af (kunt u in
het middengedeelte van deze handleiding eruit nemen).
Wanneer het toestel gemonteerd wordt met opgebouwde
wateraansluitingen, dient u ook een bevestigingsgat in het
onderste gedeelte van de sjabloon af te tekenen.
Boor de gaten en bevestig de wandbevestiging met 2
schroeven en 2 pluggen. De schroeven en pluggen zijn niet
meegeleverd.
Monteer de wandbevestiging.
Monteer het toestel op de schroefbouten.
Druk de achterwand stevig aan. Schroef de achterwand met
de schroefhuls vast. Met moeren op de schroefbouten kunt u
hoogteverschillen van tegels compenseren.
Installatie bij betegeling
≤12
≤100
2
1
D0000042707
1 Minimaal steunvlak van het toestel
2 Maximale tegelverschuiving
Stel de wandafstand met de moer op de schroefbout af. Druk
de achterwand stevig aan. Schroef de achterwand met de
schroefbout vast.
Wateraansluiting tot stand brengen
!
Materiële schade
Voer alle werkzaamheden voor wateraansluiting en in-
stallatie uit conform de voorschriften.
12
D0000053319
Dicht af en schroef de dubbele nippel erin.
26�02�02�0799
2
3
1
3
1 Koud water met 3-wegkogelkraan
2 Warm water met T-stuk
3 Dichting
Monteer de wateraansluitingen.
1
D0000042708
2
1 Zeef
2 Kunststof vormring
Monteer de meegeleverde zeef in de 3-wegkogelkraan.
!
Materiële schade
Voor de werking van het toestel moet de zeef ingebouwd
zijn.
Controleer bij de toestelvervanging of de zeef aan-
wezig is (zie hoofdstuk "Installatie/onderhoud").
Kabeltulle monteren
1
D0000042709
1 Kabeltulle
Monteer de kabeltulle.
