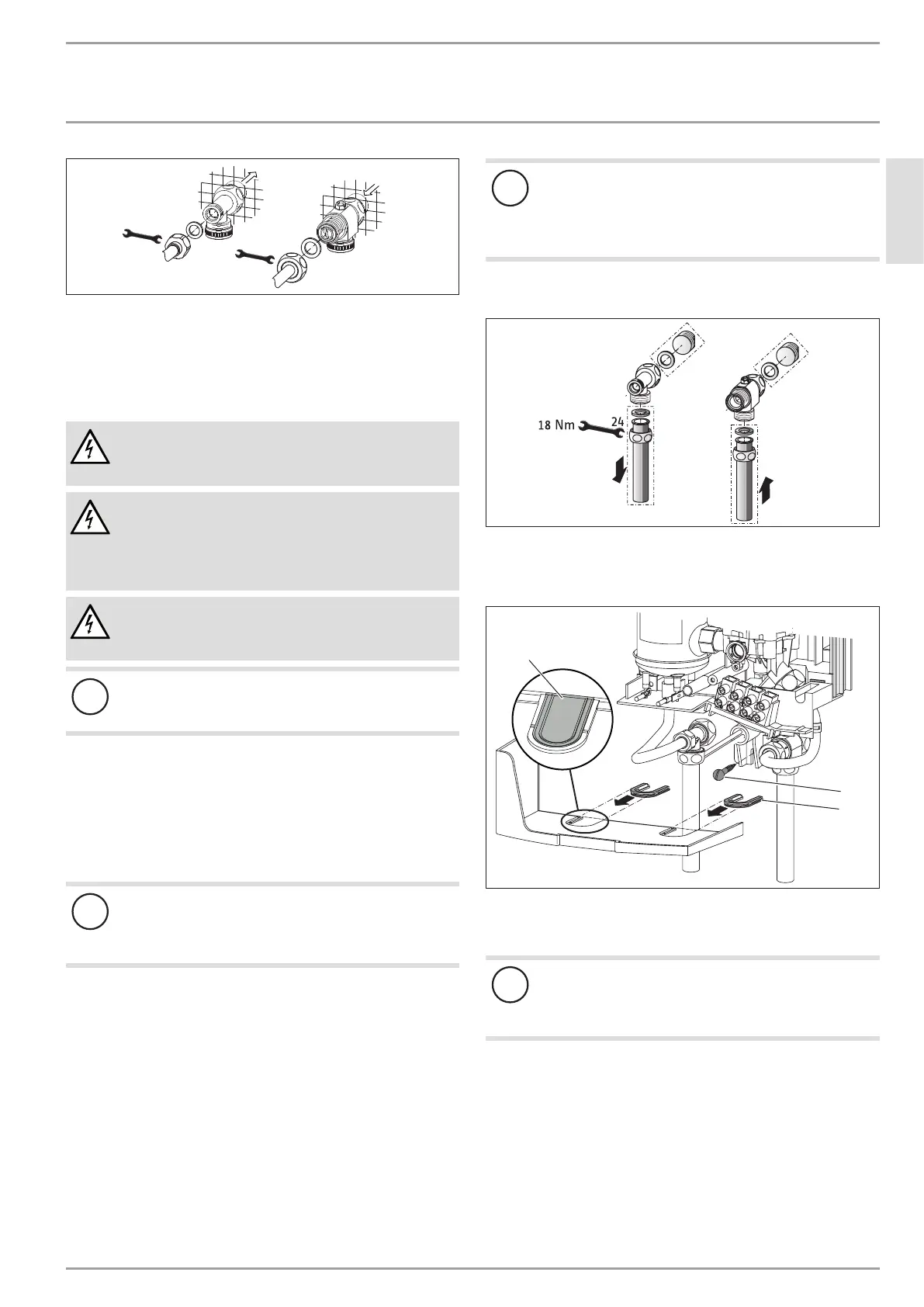

DEUTSCH
www.stiebel-eltron.com DHF-C | 9
INSTALLATION
Montage
24
19
D0000056244
Entfernen Sie die Transport-Schutzstopfen aus den Anschlüs-
sen des Gerätes.
Schrauben Sie die Rohre vom Gerät mit den Flachdichtungen
auf die Doppelnippel.
Elektroanschluss herstellen
WARNUNG Stromschlag
Führen Sie alle elektrischen Anschluss- und Installati-
onsarbeiten nach Vorschrift aus.
WARNUNG Stromschlag
Der Anschluss an das Stromnetz ist nur als fester An-
schluss in Verbindung mit der Kabeltülle erlaubt. Das
Gerät muss über eine Trennstrecke von mindestens 3 mm
allpolig vom Netzanschluss getrennt werden können.
WARNUNG Stromschlag
Achten Sie darauf, dass das Gerät an den Schutzleiter
angeschlossen ist.
!
Sachschaden
Beachten Sie das Typenschild. Die angegebene Spannung
muss mit der Netzspannung übereinstimmen.
Schließen Sie das Netzanschlusskabel an die Netzanschluss-
klemme an (siehe Kapitel „Installation/ Technische Daten/
Elektroschaltplan“).
10.2 Montage-Alternativen
10.2.1 Netzanschlusskabel Aufputz
!
Sachschaden
Sollten Sie versehentlich ein falsches Loch in die Gerä-
tekappe brechen, müssen Sie eine neue Gerätekappe
verwenden.
Schneiden oder brechen Sie die benötigte Durchführung in
die Gerätekappe sauber heraus (siehe Kapitel „Installation/
Technische Daten/ Maße und Anschlüsse“). Nutzen Sie bei
Bedarf eine Feile.
Führen Sie das Netzanschlusskabel durch die Kabeltülle.
Schließen das Netzanschlusskabel an die Netzanschluss-
klemme an.
10.2.2 Anschluss eines Lastabwurfrelais
Setzen Sie ein Lastabwurfrelais in Kombination mit anderen
Elektrogeräten, z.B. Elektro-Speicherheizgeräte, in der Elektro-
verteilung ein. Der Lastabwurf erfolgt bei Betrieb des Durchlau-
ferhitzers.
!
Sachschaden
Schließen Sie die Phase, die das Lastabwurfrelais schal-
tet, an die gekennzeichnete Klemme der Netzanschluss-
klemme im Gerät an (siehe Kapitel „Installation/ Tech-
nische Daten/ Elektroschaltplan“).
10.2.3 Wasserinstallation Aufputz
D0000033104
Zum Verschließen des Unterputzanschlusses montieren Sie
die Wasserstopfen mit Dichtungen.
Montieren Sie eine geeignete Druckarmatur.
D0000042740
3
2
1
1 Durchführungsöffnungen
2 Kappenführungsstücke
3 Untere Befestigungsschraube
!
Sachschaden
Sollten Sie versehentlich ein falsches Loch in die Gerä-
tekappe schneiden, müssen Sie eine neue Gerätekappe
verwenden.
Befestigen Sie die Rückwand unten mit einer zusätzlichen
Schraube.
Verschrauben Sie die Anschlussrohre mit dem Gerät.
Brechen Sie die Durchführungen in der Gerätekappe sauber
aus. Nutzen Sie bei Bedarf eine Feile.
Rasten Sie die Kappenführungsstücke in die Durchführungs-
öffnungen ein.
10.3 Montage abschließen
Öffnen Sie das Absperrventil im T-Stück.
