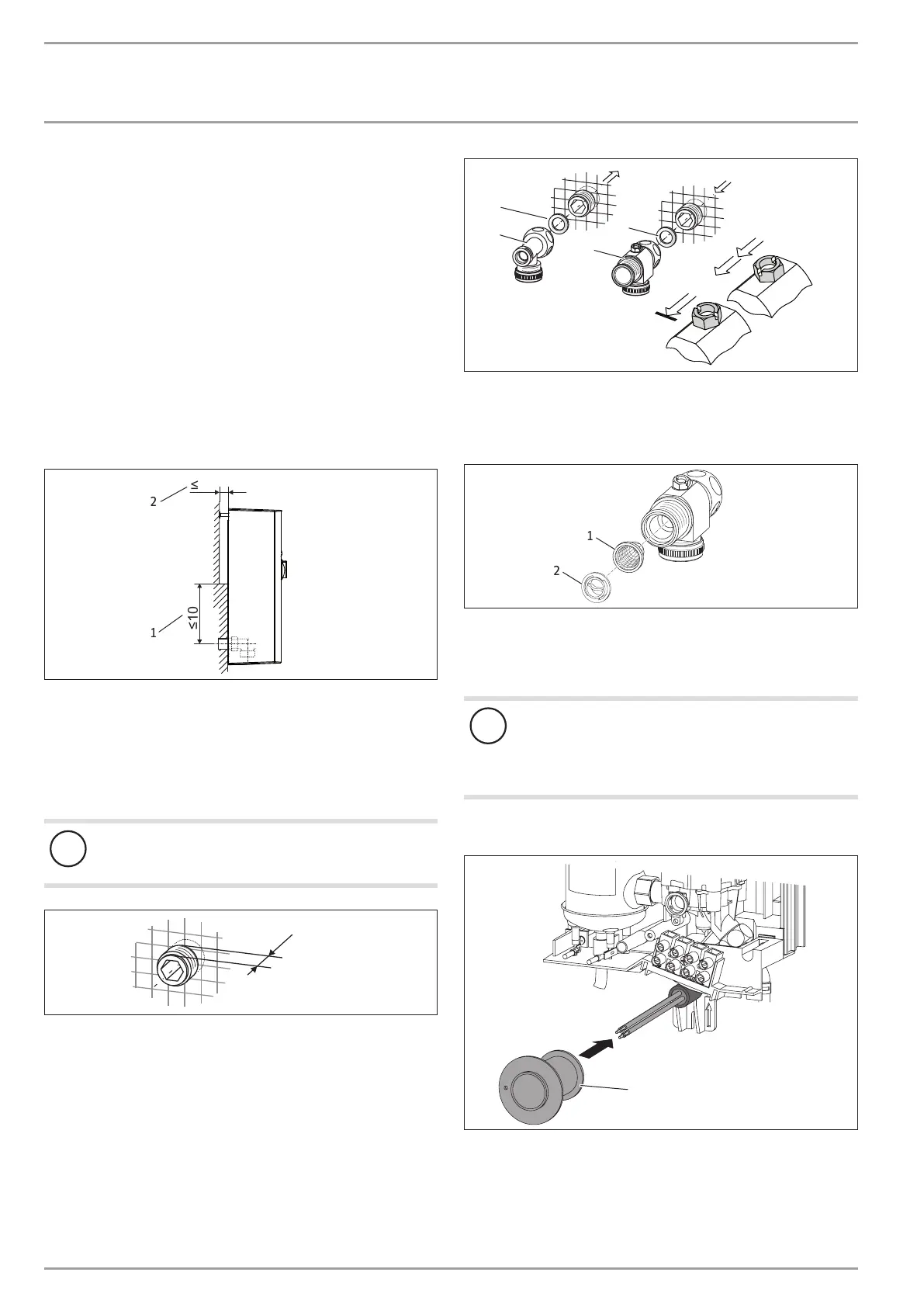

8 |DHF-C www.stiebel-eltron.com
INSTALLATION
Montage
Demontieren Sie die Wandaufhängung.
Zeichnen Sie die Bohrlöcher mit der Montageschablone (im
Mittelteilteil dieser Anleitung zum Heraustrennen) an. Bei
der Montage mit Aufputz liegenden Wasseranschlüssen müs-
sen Sie zusätzlich ein Befestigungsloch im unteren Teil der
Schablone anzeichnen.
Bohren Sie die Löcher und befestigen Sie die Wandaufhän-
gung mit 2Schrauben und 2Dübeln. Die Schrauben und
Dübel gehören nicht zum Lieferumfang.
Montieren Sie die Wandaufhängung.
Montieren Sie das Gerät auf den Gewindebolzen.
Drücken Sie die Rückwand fest an. Verschrauben Sie die
Rückwand mit der Schraubhülse. Mit der Mutter am Gewin-
debolzen können Sie einen Fliesenversatz ausgleichen.
Installation bei Fliesenversatz
≤12
≤100
2
1
D0000042707
1 Mindestauflage des Gerätes
2 Maximaler Fliesenversatz
Justieren Sie den Wandabstand mit der Mutter auf dem Ge-
windebolzen. Drücken Sie die Rückwand fest an. Verschrau-
ben Sie die Rückwand mit dem Gewindebolzen.
Wasseranschluss herstellen
!
Sachschaden
Führen Sie alle Wasseranschluss- und Installationsarbei-
ten nach Vorschrift aus.
12
D0000053319
Dichten und schrauben Sie die Doppelnippel ein.
26�02�02�0799
2
3
1
3
1 Kaltwasser mit 3-Wege-Kugelabsperrventil
2 Warmwasser mit T-Stück
3 Dichtung
Montieren Sie die Wasseranschlüsse.
1
D0000042708
2
1 Sieb
2 Kunststoff-Formscheibe
Montieren Sie das mitgelieferte Sieb und in das
3-Wege-Kugelabsperrventil.
!
Sachschaden
Für die Funktion des Gerätes muss das Sieb eingebaut
sein.
Prüfen Sie beim Geräteaustausch, ob das Sieb vor-
handen ist (siehe Kapitel „Installation/ Wartung“).
Kabeltülle montieren
1
D0000042709
1 Kabeltülle
Montieren Sie die Kabeltülle.
