INSTALACE

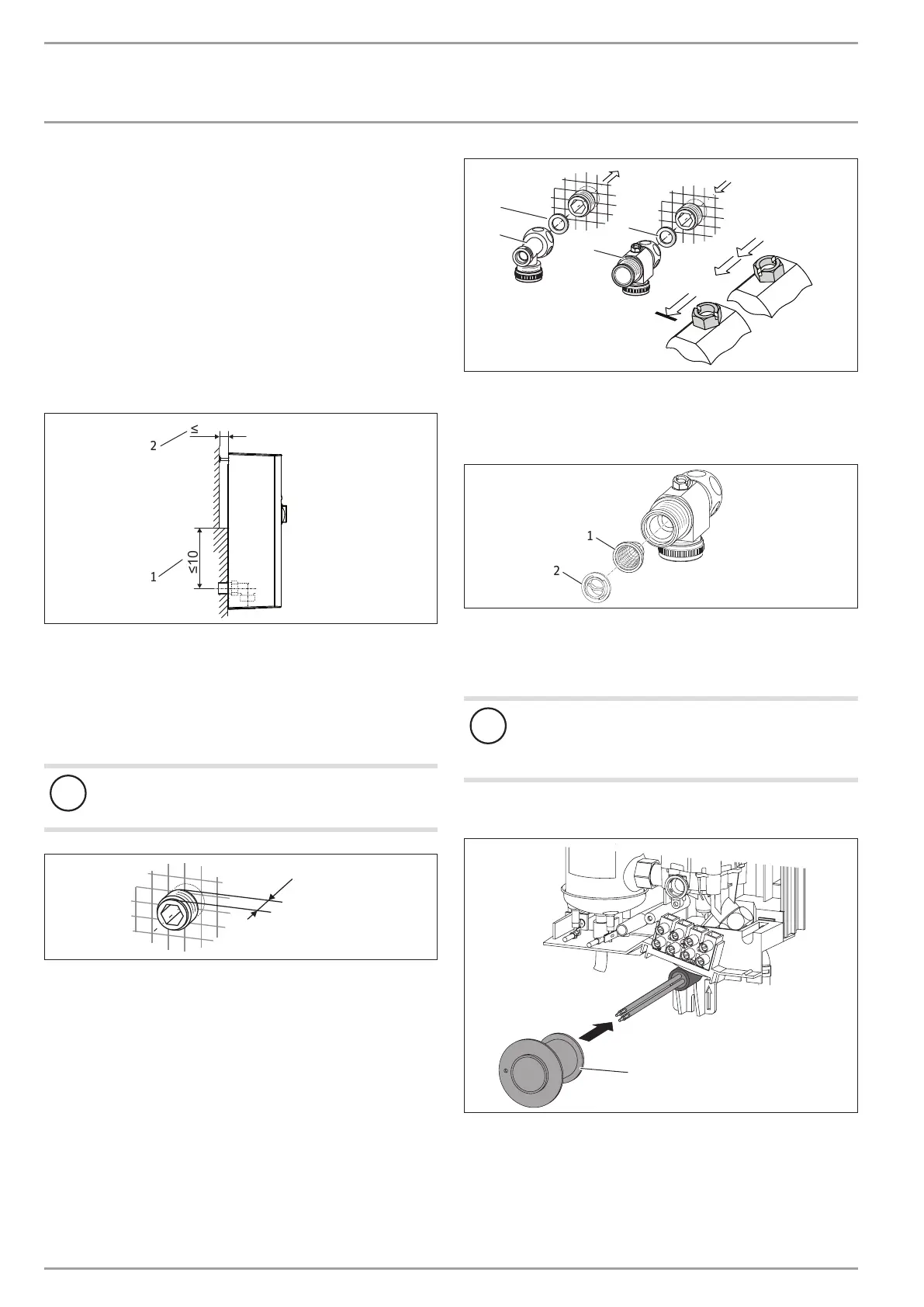

Montáž
Vyznačte si otvory pro vrtání pomocí montážní šablony (k
oddělení ve střední části tohoto návodu). Vpřípadě montáže
svodovodními přípojkami přímo na zdi musíte navíc označit i
upevňovací otvor ve spodní části šablony.
Vyvrtejte otvory a upevněte závěsnou lištu pomocí 2šroubů
a 2 hmoždinek. Šrouby a hmoždinky nejsou součástí dodávky.
Namontujte konzolu nazeď.
Namontujte přístroj na závitový čep.
Zadní stěnu pevně přitiskněte. Přišroubujte zadní stěnu po-
mocí šroubovací objímky. Pomocí matice na závitovém čepu
můžete vyrovnat přesazení obkladů.
Instalace na předsazených obkladech
≤12
≤100
2
1
D0000042707
1 Minimální opěrná plocha přístroje
2 Maximální přesazení obkladů
Seřiďte vzdálenost od stěny maticí na závitovém čepu. Zadní
stěnu pevně přitiskněte. Přišroubujte zadní stěnu pomocí
závitového čepu.
Instalace vodovodní přípojky
!
Věcné škody
Veškeré vodovodní přípojky a instalace provádějte podle
předpisů.
12
D0000053319
Utěsněte a našroubujte dvojitou vsuvku.
26�02�02�0799
2
3
1
3
1 Studená voda s třícestným kulovým uzavíracím ventilem
2 Teplá voda stvarovkouT
3 Těsnění
Namontujte přívody vody.
1
D0000042708
2
1 sítko
2 plastová tvarovka
Namontujte dodané sítko do třícestného kulového uzavírací-
ho ventilu.
!
Věcné škody
Zdůvodu funkce přístroje musíte instalovat sítko.
Zkontrolujte při výměně přístroje, zda je kdispozici
sítko (viz kapitolu „Instalace/ Údržba“).
Montáž kabelové průchodky
1
D0000042709
1 Kabelová průchodka
Namontujte kabelovou průchodku.
