6 Sastavljanje motorne kopačice
► Montaža transportne ručice, @ 6.5
► Montaža zaštite i zaštitnih poklopaca, @ 6.6.
► Montaža poluge mjenjača, @ 6.7.
► Ulijevanje ulja mjenjača, @ 6.8.
► Provjera razine ulja mjenjača, @ 16.3.
► Ulijevanje motornog ulja, @ 6.9.
► Punjenje zračnog filtera spremnika za ulje, @ 6.10.
► Ulijevanje goriva u motornu kopačicu, @ 7.1.
► Namještanje upravljača za korisnika, @ 8.
► Provjera upravljačkih elemenata, @ 10.1.
► Ako nije moguće provesti navedene korake: Ne
upotrebljavajte motornu kopačicu i obratite se ovlaštenom
trgovcu tvrtke STIHL.

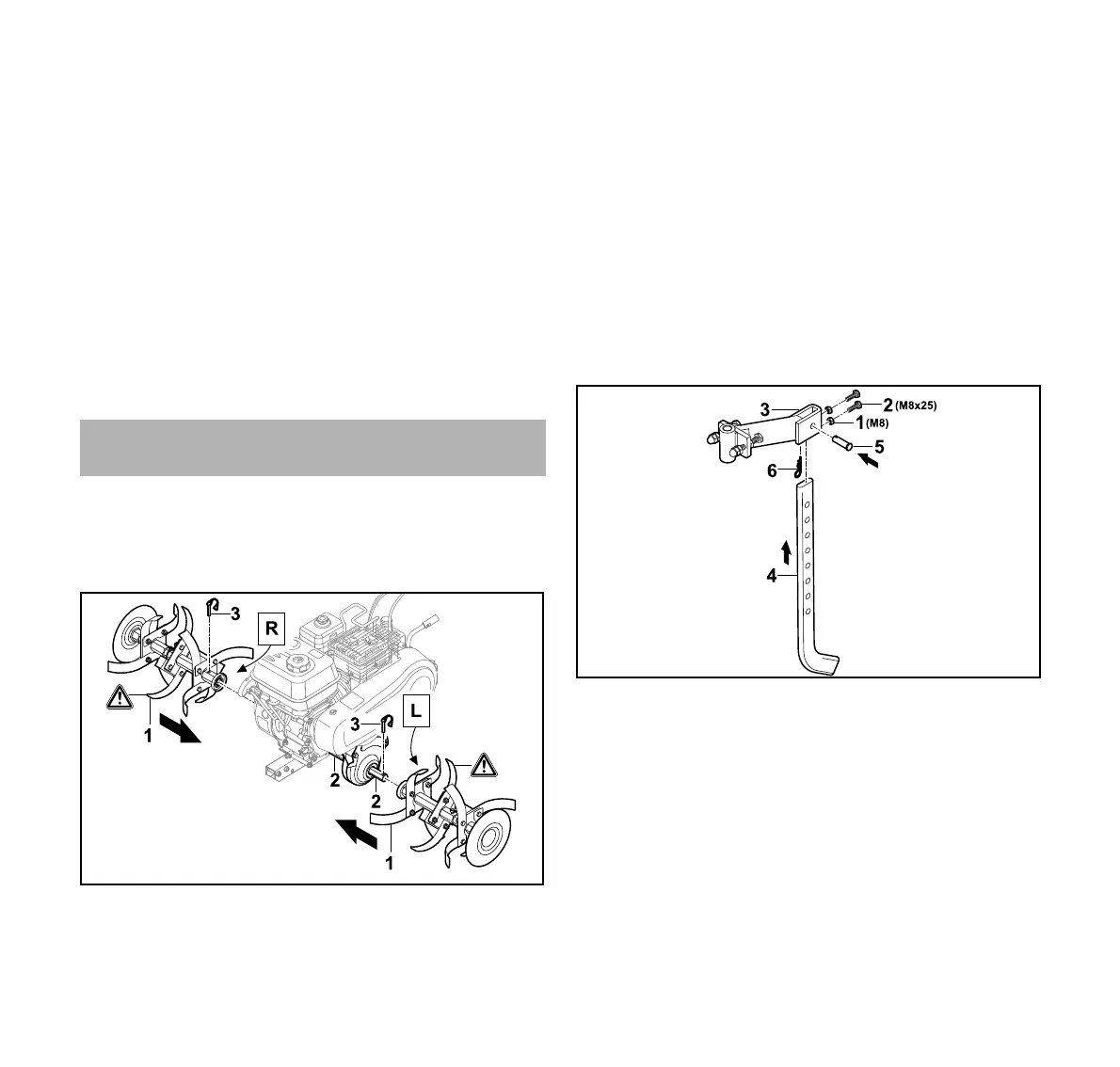

6.1 Montaža i demontaža zvjezdastih noževa za
okopavanje
6.1.1 Montaža zvjezdastih noževa za okopavanje
► Zvjezdaste noževe za okopavanje (1) gurnite na izlazno
vratilo (2) tako da su otvori poravnati.
► Zaklopne rascjepke (3) pritisnite kroz provrte na izlaznom
vratilu (2) i zaklopite sigurnosni stremen.
Zvjezdasti noževi za okopavanje (1) su pričvršćeni.
6.1.2 Demontaža zvjezdastih noževa za okopavanje
► Isključite motor.
► Izvucite zaklopne rascjepke.
► Demontirajte zvjezdaste noževe za okopavanje.
► Zaklopne rascjepke pritisnite kroz otvore na izlaznom
vratilu.
Zaklopne rascjepke su pohranjene.
6.2 Montaža trna za kopanje
► Nataknite matice (1) na vijke (2) i uvrnite ih u otvore na
adapteru (3).
► Trn za kopanje (4) utaknite s donje strane u adapter (3)
tako da su provrti na adapteru (3) poravnati s najdonjim
provrtom na trnu za kopanje (4).
► Umetnite svornjak (5).
► Pritisnite rascjepku (6) kroz provrt na svornjaku (5).
6 Sastavljanje motorne kopačice
