hrvatski 6 Sastavljanje motorne kopačice

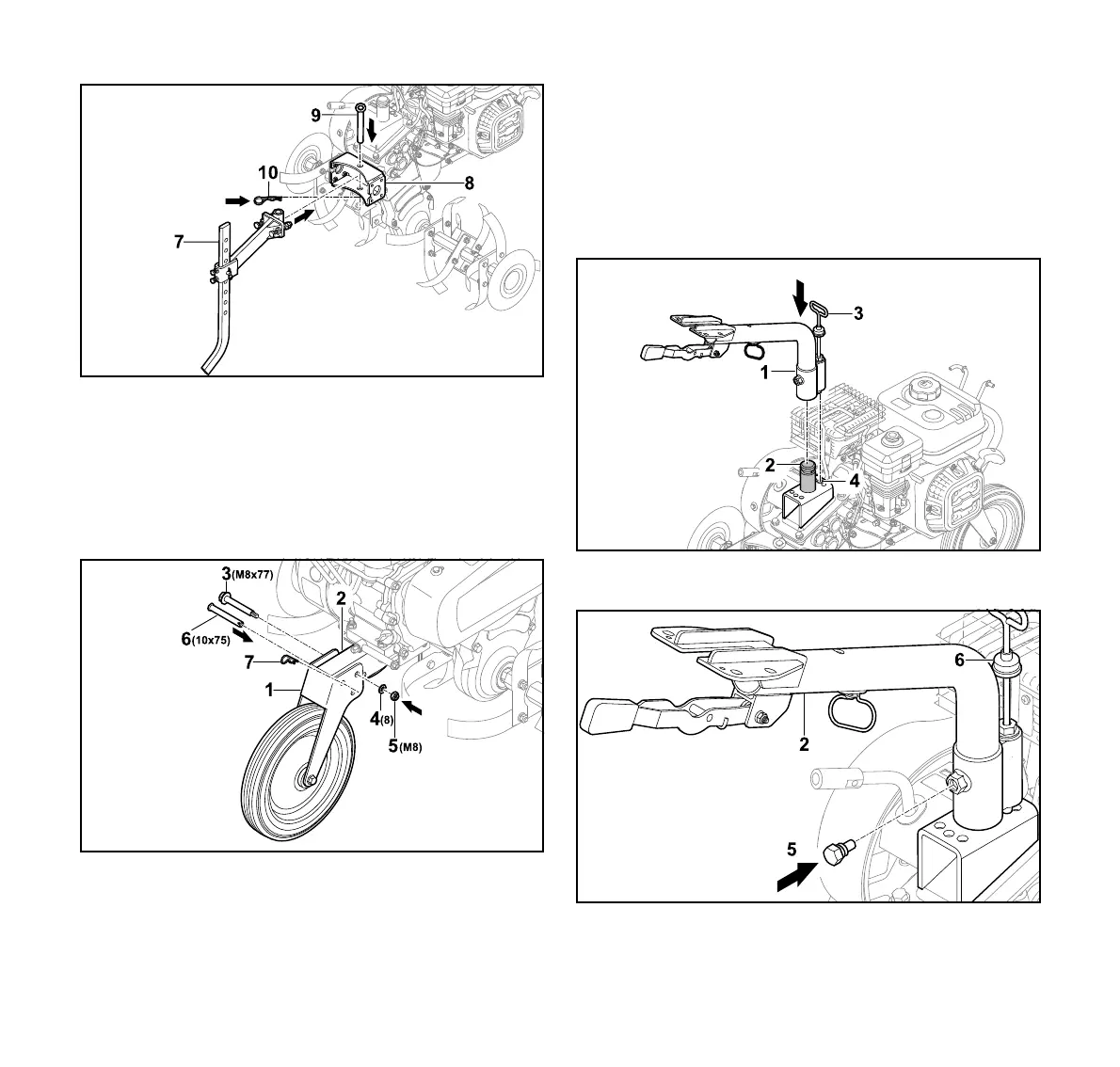

► Adapter s montiranim trnom za kopanje (7) umetnite u
prihvat (8) na motornoj kopačici.
► Umetnite svornjak (9).
► Pritisnite rascjepku (10) kroz provrt na svornjaku (9).
Trn za kopanje je pričvršćen.
6.3 Montaža podvozja
► Podvozje (1) gurnite na okvir (2) tako da su provrti
poravnati.
► Umetnite vijak (3) u stražnji provrt.
► Podložak (4) postavite na vijak (3).
► Zavrnite i zategnite maticu (5).
► Umetnite svornjak (6) u prednji provrt.
► Pritisnite rascjepku (7) kroz provrt na svornjaku (6).
Svornjak (6) je pričvršćen, a podvozje učvršćeno (1).
Podvozje nije potrebno ponovno demontirati.
6.4 Montaža upravljača
► Donji dio upravljača (1) postavite na prihvat (2), a uklopnik
(3) namjestite u srednji položaj (4).
► Uvijte vijak (5).
Donji dio upravljača (1) je pričvršćen.
