polski 6 Składanie glebogryzarki
► Przełożyć zawleczki składane (3) przez otwory w wałku
napędowym (2) i założyć klamrę zabezpieczającą.
Zespoły robocze (1) są zabezpieczone.
6.1.2 Wymontowanie zespołów roboczych
► Wyłączyć silnik.
► Wyciągnąć zawleczki składane.
► Zdemontować zespoły robocze.
► Wcisnąć zawleczki składane przez otwory w wałku
napędowym.
Zawleczki składane zostają zachowane.

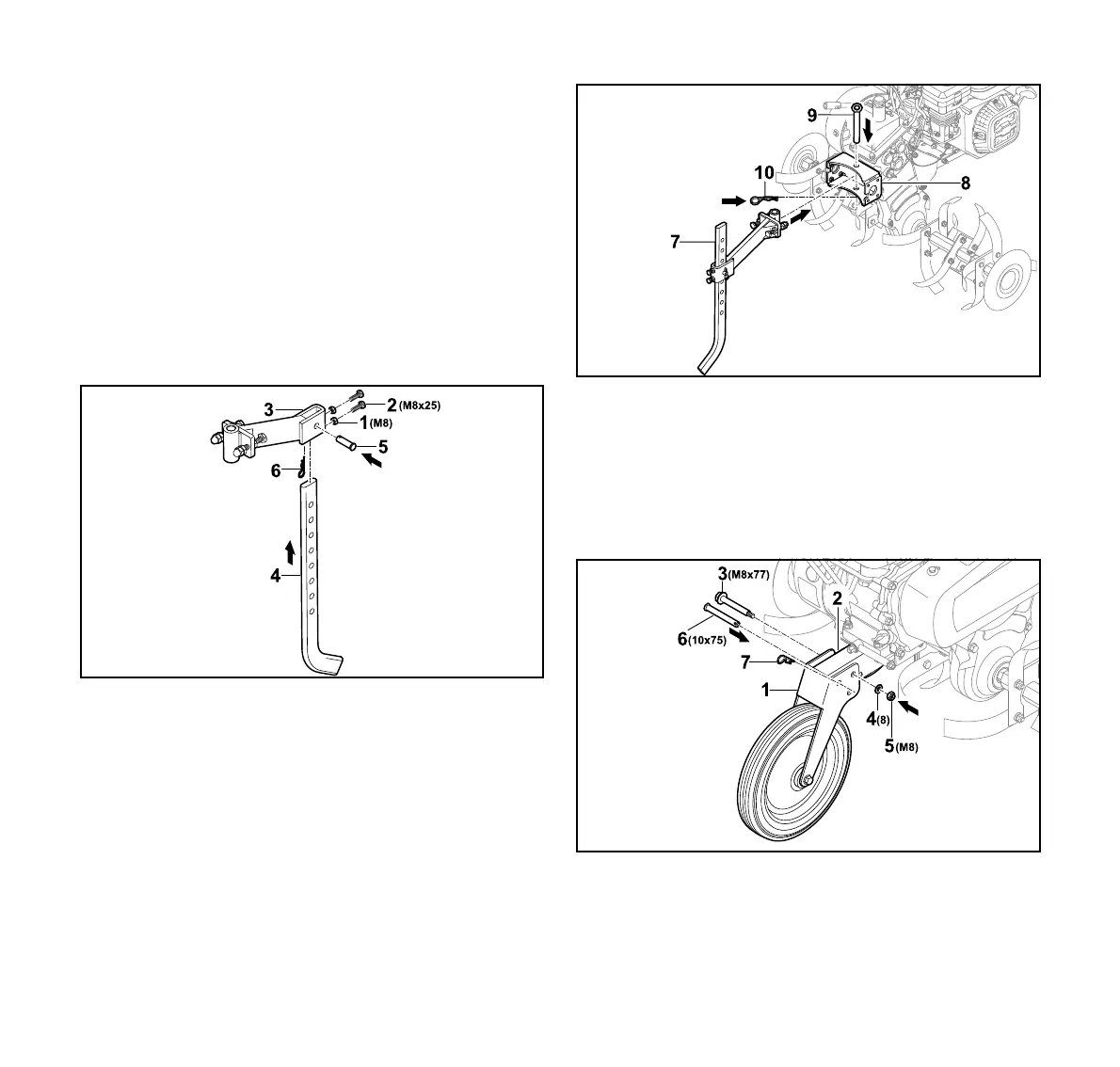

6.2 Zamontowanie ogranicznika głębokości
► Nakręcić nakrętki (1) na śruby (2) i wkręcić w otwory w
adapterze (3).
► Włożyć ogranicznik głębokości (4) od dołu w adapter (3) w
taki sposób, aby otwory w adapterze (3) znalazły się w
jednej linii z najniższym otworem w ograniczniku
głębokości (4).
► Włożyć sworzeń (5).
► Wcisnąć zawleczkę (6) przez otwór w sworzniu (5).
► Włożyć adapter z zamontowanym ogranicznikiem
głębokości (7) w uchwyt (8) na glebogryzarce.
► Włożyć sworzeń (9).
► Wcisnąć zawleczkę (10) przez otwór w sworzniu (9).
Ogranicznik głębokości został zabezpieczony.
6.3 Zamontowanie zespołu jezdnego
► Nasunąć zespół jezdny (1) na ramę (2) w taki sposób, aby
otwory znalazły się w jednej linii.
► Włożyć śrubę (3) w tylny otwór.
► Założyć podkładkę (4) na śrubę (3).
