deutsch 5 Motorhacke einsatzbereit machen
werden, können Bauteile nicht mehr richtig funktionieren
und Sicherheitseinrichtungen außer Kraft gesetzt werden.
Personen können schwer verletzt werden.
► Motorhacke und Hacksterne so reinigen, wie es in
dieser Gebrauchsanleitung beschrieben ist.
￭ Falls die Motorhacke oder die Hacksterne nicht richtig
gewartet oder repariert werden, können Bauteile nicht
mehr richtig funktionieren und Sicherheitseinrichtungen
außer Kraft gesetzt werden. Personen können schwer
verletzt oder getötet werden.
► Motorhacke und Hacksterne nicht selbst warten oder
reparieren.
► Falls die Motorhacke oder die Hacksterne gewartet oder
repariert werden müssen: Einen STIHL Fachhändler
aufsuchen.
￭ Während der Reinigung der Hacksterne kann der
Benutzer sich an scharfen Schneidkanten schneiden. Der
Benutzer kann verletzt werden.
► Arbeitshandschuhe aus widerstandsfähigem Material
tragen.
5.1 Motorhacke einsatzbereit machen
Vor jedem Arbeitsbeginn müssen folgende Schritte
durchgeführt werden:
► Sicherstellen, dass sich folgende Bauteile im
sicherheitsgerechten Zustand befinden:
– Motorhacke, @ 4.6.1.
– Hacksterne, @ 4.6.2.
► Motorhacke reinigen, @ 15.1.
► Hacksterne anbauen, @ 6.1.1.
► Hacksporn anbauen, @ 6.2.
► Fahrwerk anbauen, @ 6.3.
► Lenker anbauen, @ 6.4.
► Transportgriff anbauen, @ 6.5
► Schutz und Abdeckungen anbauen, @ 6.6.
► Ganghebel anbauen, @ 6.7.
► Getriebeöl einfüllen, @ 6.8.
► Getriebeölstand kontrollieren, @ 16.3.
► Motoröl einfüllen, @ 6.9.
► Ölbadluftfilter befüllen, @ 6.10.
► Motorhacke betanken, @ 7.1.
► Lenker für den Benutzer einstellen, @ 8.
► Bedienungselemente prüfen, @ 10.1.
► Falls die Schritte nicht durchgeführt werden können:
Motorhacke nicht verwenden und einen STIHL
Fachhändler aufsuchen.
6.1 Hacksterne anbauen und abbauen
6.1.1 Hacksterne anbauen

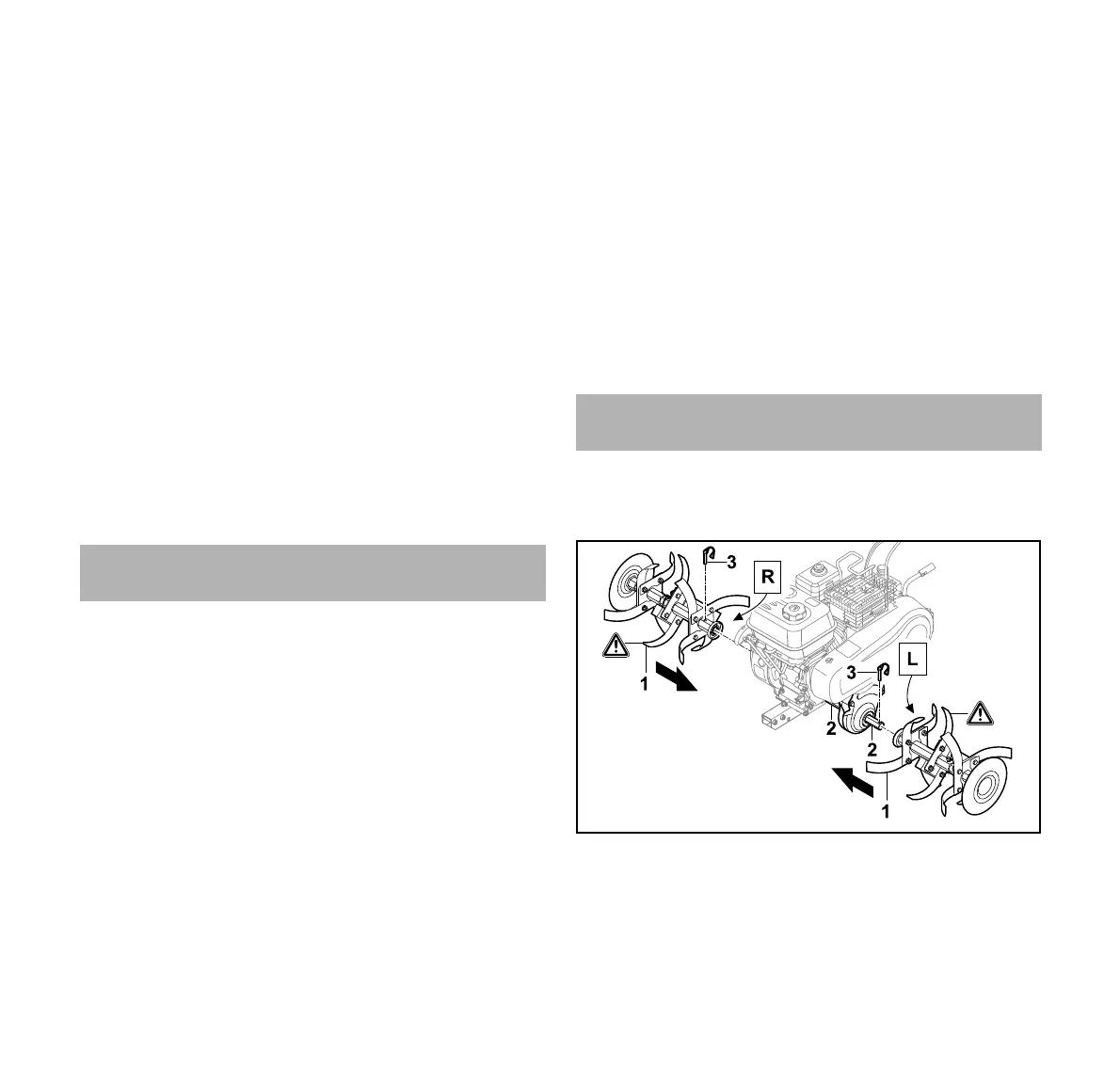

► Hacksterne (1) so auf die Abtriebswelle (2) schieben,
dass die Bohrungen fluchten.
► Klappsplinte (3) durch die Bohrungen in der
Abtriebswelle (2) drücken und Sicherungsbügel
zuklappen.
Die Hacksterne (1) sind gesichert.
