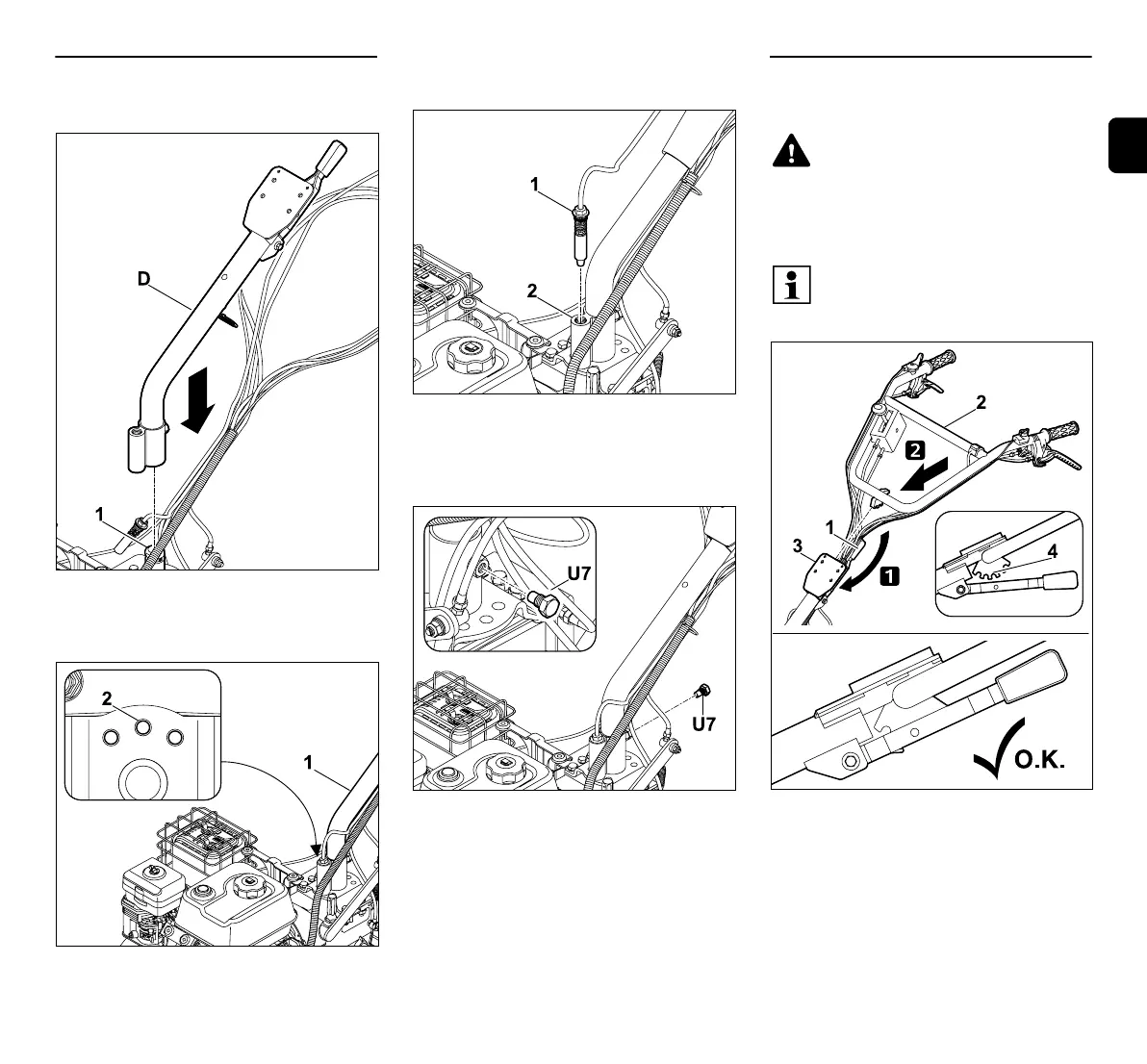

7.7 Montage de la partie inférieure du
guidon
● Placer la partie inférieure du guidon (D)
sur le logement (1) de l'appareil de
base.
● Positionner la partie inférieure du
guidon (1) sur la position médiane (2).
● Visser le boulon de déverrouillage
(réglage latéral) (1) avec l'outil de
montage dans la partie inférieure du
guidon (2).
● Fixer la partie inférieure du guidon avec
une vis (U7).
7.8 Montage de la partie supérieure du
guidon
● 1 Pousser le levier de déverrouillage
(réglage en hauteur ) (1) vers le bas et
le maintenir.
● 2 Placer la partie supérieure du
guidon (2) sur la partie inférieure du
guidon (3).
Risque d'écrasement !
Lors de l'actionnement du levier de
déverrouillage (réglage en
hauteur), il y a un risque de
pincement.
Veiller aux parties mobiles !
Veiller à la bonne position des
câbles de commande. Ils ne
doivent pas être noués.
