End Control Base Assembly (with Wheels and Brakes)
25
Item Part No. Part Name Qty.
A 716–1–246 Base Weldment Ass’y1
B8–17 Soc. Hd. Shoulder Bolt 1
C 715–1–158 Caster Nut 4
D 715–1–61 Caster Brake Assembly 2
E (Page 20) Brake Adjuster Assembly 2
F 1210–1–345 Brake/Steer Pedal, Ft. End 1
H 1210–1–346 Brake/Steer Pedal, Hd. End 1
J (Page 21) Brake Cam Assembly 2
K26–8 Roll Pin 1
L 715–1–94 Compression Spring 2
M21–50 Set Screw 2
N 715–1–161 Fifth Wheel Cam 1
P 715–1–11 Brake Cushion 4
R 946–1–116 Brake Bar Bushing 4
T23–25 Self–Tapping Screw 2
Y16–49 Flexlock Nut 1
Z 715–1–337 Fifth Wheel Plate Ass’y1
AA 715–1–231 Brake/Steer Rod Weldment 1
AB 26–261 Clevis Pin 2
AC 715–1–157 Fifth Wheel Bearing 1
AD 715–1–165 Actuator Plate Assembly 1
AF 715–1–136 Fifth Wheel Spring 1
AH 42–20 Collar w/ Set Screw 2
AJ 8–17 Soc. Hd. Shoulder Bolt 1
AK 14–2 Nylon Washer 6
AL 16–16 Nylock Nut 1
AM 715–1–156 Grounding Chain 1
AN 16–2 Fiberlock Nut 2
AP 715–1–217 Fifth Wheel Latch 1
AR 3–20 Hex Hd. Cap Screw 1
AS (Page 27) Steering Caster Ass’y1
AT (Page 28) Caster Wheel Ass’y3
AY 81–219 Bearing 1
AW 26–13 Roll Pin 1
AZ (Page 29) Fifth Wheel Ass’y1
BA 715–1–149 Woodruff Key 1
BB 1000–10–62 Steering Lock Linkage Bar 1
BC 38–211 Spring 1
BD 8–21 Soc. Hd. Shoulder Bolt 1

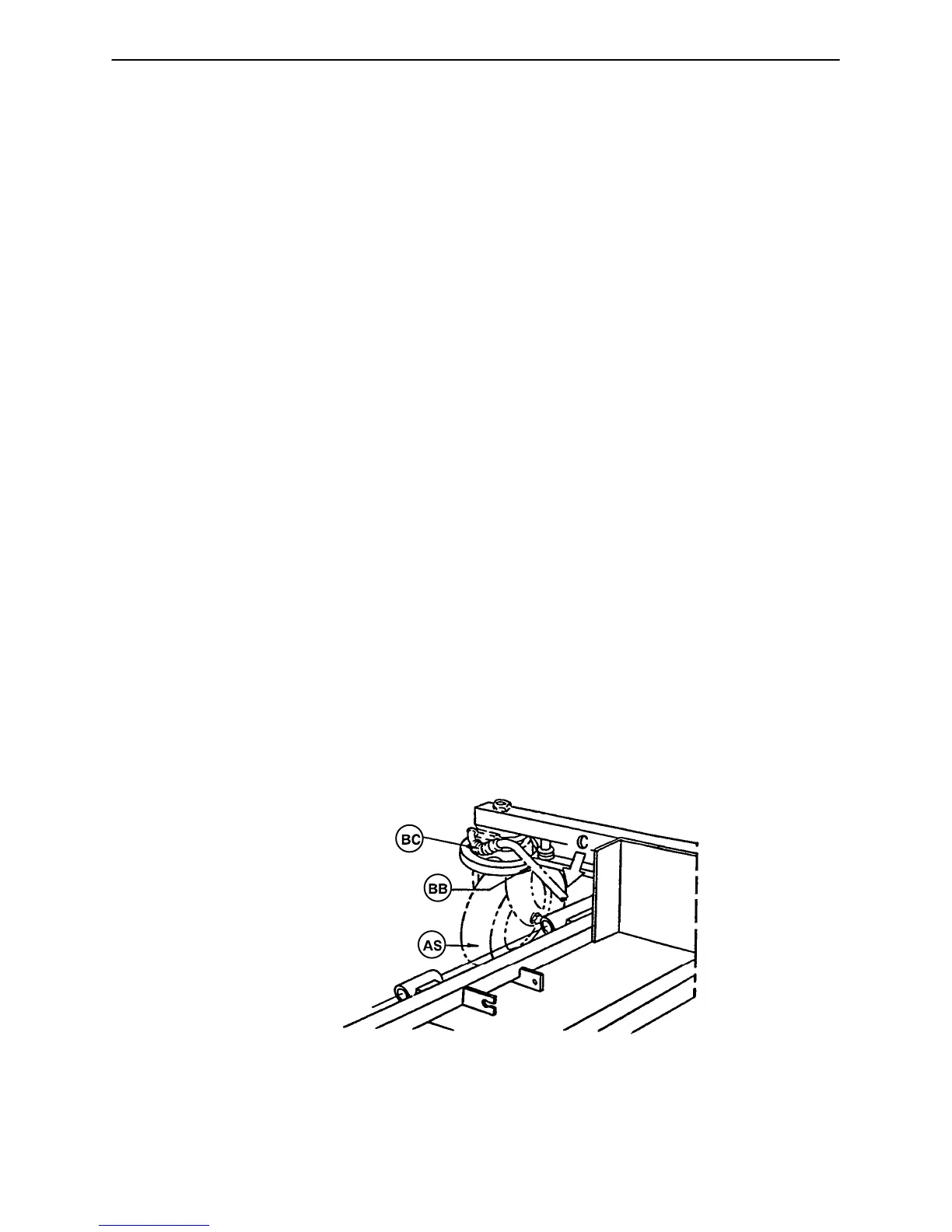

STEERLOCK
ASSEMBLY
DETAIL
