Sub-Zero Classic Series Installation Guide

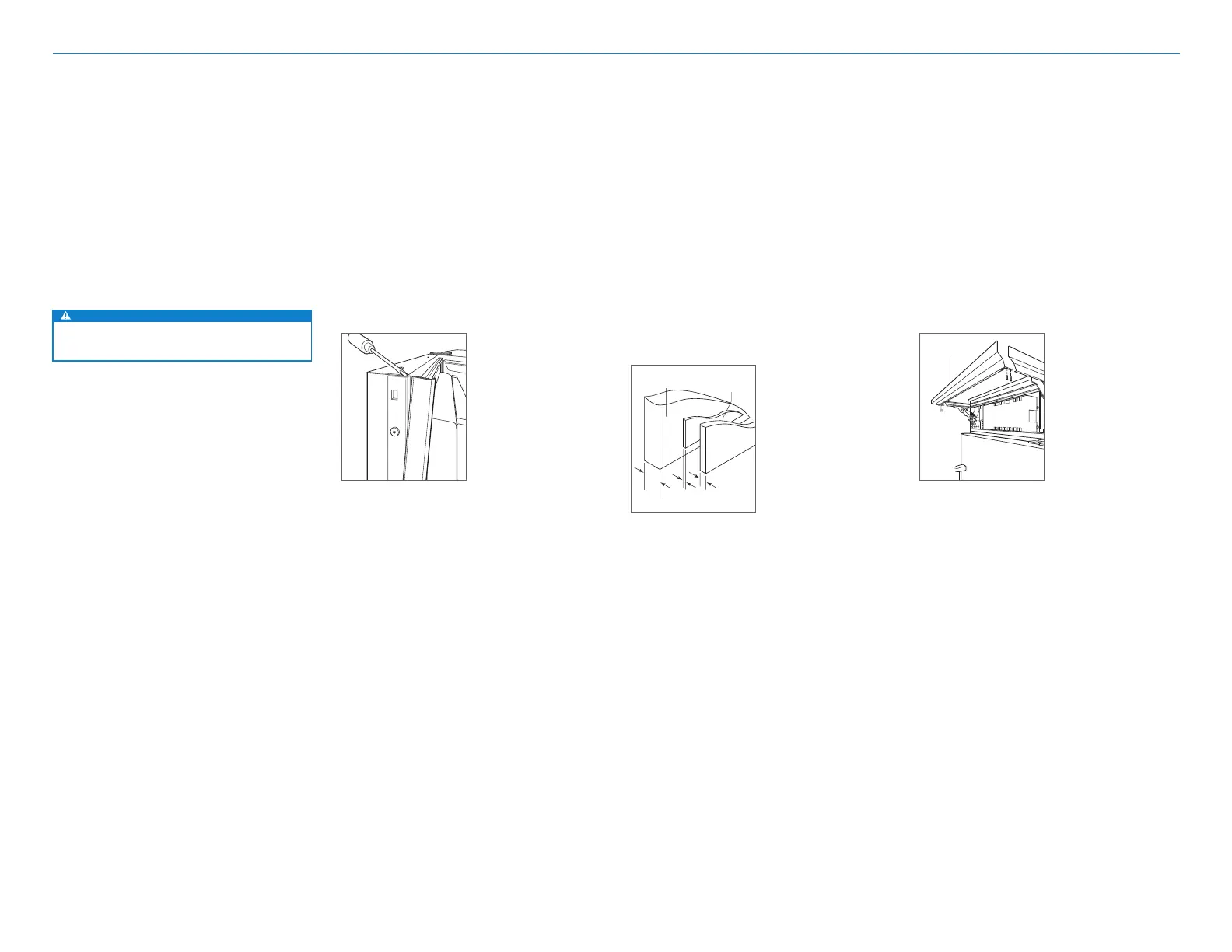

8 | Italiano
Lasciare 3mm di spazio tra il pannello di supporto e il
pannello personalizzato in modo che quest'ultimo scorra
senza problemi nel telaio della porta. Per le dimensioni fare
riferimento alla figura riportata di seguito.
Installare la minuteria della maniglia prima di inserire il
pannello. Le maniglie a D sono preferibili rispetto alle
manopole. Le teste delle viti devono essere svasate nel
pannello.
Far scorrere il pannello sul telaio.
Per reinstallare la rifinitura di rinforzo della porta, inserire
la parte superiore della stessa nelle scanalature poste
sulla parte superiore della porta e spingere verso il basso,
facendo scattare la rifinitura nei fermi del telaio.
PANNELLO GRIGLIA
Rimuovere il telaio della griglia inferiore estraendo le viti
dei due angoli inferiori da ciascun lato del gruppo griglia.
Fare riferimento alla figura riportata di seguito.
Con la sezione inferiore rimossa, far scorrere il pannello
della griglia personalizzato nel telaio. Se il pannello è
più sottile di 6mm, è necessario installare materiale di
riempimento per ottenere l'adesione appropriata. Dopo
l'installazione del pannello, ricollegare il telaio inferiore
della griglia facendo scorrere le stae angolari in posizione
e installare nuovamente le quattro viti degli angoli.
TELAIO INFERIORE
DELLA GRIGLIA
Gruppo telaio della griglia
Installazione dei pannelli
Pannelli personalizzati
Per applicazioni a sovrapposizione e con inserti a filo,
installare pannelli per porta e griglia personalizzati. Le
dimensioni del pannello sono fondamentali per un corretto
montaggio. Per verificare i requisiti e le dimensioni del
pannello, fare riferimento alla guida al design di Sub-zero,
disponibile sul sito Web subzero.com/specs.
NOTA IMPORTANTE: per le applicazioni con inserto a filo è
necessario uno spazio di almeno 13mm su tutti i lati.
Rifinire tutte le parti laterali dei pannelli personalizzati in
quanto possono essere visibili quando la porta è aperta o
attraverso la porta a vetri.
ATTENZIONE
Sulla porta di vetro, non è possibile installare un
pannello pieno.
Vista posteriore gruppo pannelli
6
mm
3
mm
PANNELLO
PERSONALIZZATO
PANNELLO
INTERMEDIO
PANNELLO
POSTERIORE
19
mm
tipico
Installazione dei pannelli
PANNELLO PORTA
Per installare il pannello porta personalizzato, rimuovere la
rifinitura di rinforzo laterale della porta. Inserire la punta del
cacciavite nella scanalatura dell'angolo superiore sul lato
della maniglia e far fuoriuscire la modanatura. Rimuovere
viti e telaio. Fare riferimento alla figura riportata di seguito.
La porta è caratterizzata da un telaio da 6mm destinato
a far scorrere il pannello personalizzato. Se lo spessore
del pannello supera i 6mm, instradare un bordo attorno
al pannello o montarlo su un foglio di materiale spesso
6mm, quindi inserirlo nel telaio.
Cornice laterale della porta
