subzero.com | 9

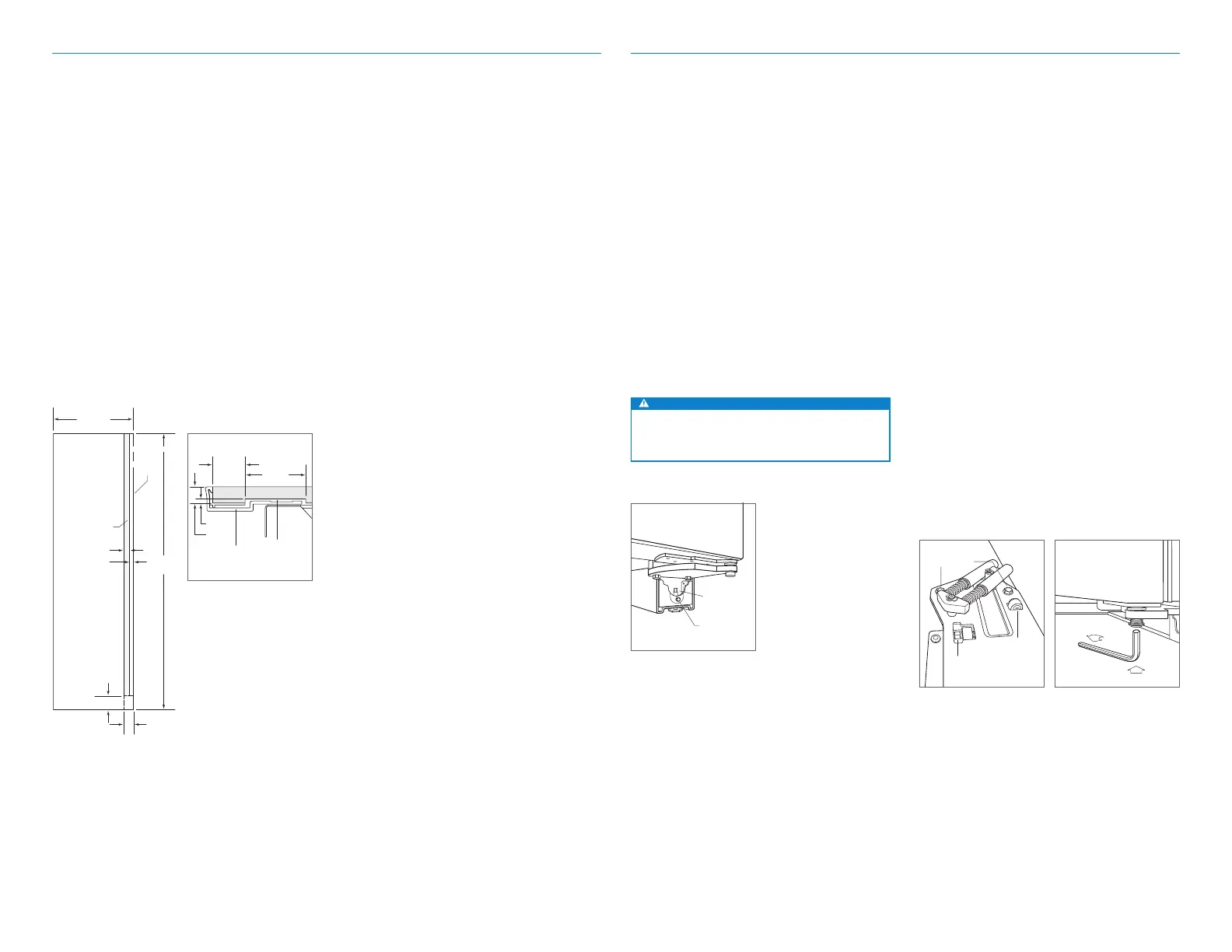

Installazione dei pannelli
PANNELLO LATERALE
Durante l'installazione di un pannello laterale
personalizzato, è necessario un kit di accessori, disponibile
presso i rivenditori autorizzati Sub-Zero. I pannelli laterali
in acciaio inossidabile sono disponibili presso i rivenditori
autorizzati Sub-Zero.
NOTA IMPORTANTE: l'utilizzo dei pannelli laterali potrebbe
modificare la larghezza del vano incasso.
Il pannello laterale personalizzato deve avere una
profondità di 610mm e uno spessore di 13mm minimi. È
necessario l'instradamento anché il pannello laterale sia
adiacente alla parte laterale dell'unità. Fare riferimento alle
figure qui di seguito.
NOTA IMPORTANTE: l'altezza del pannello laterale varia in
base all'altezza della griglia. Verificare l'altezza finita prima
di modificare i pannelli.
Installazione
Allineamento
MESSA A LIVELLO
Con il frigorifero in posizione, ruotare i piedini di
livellamento anteriori in senso orario per regolare l'altezza.
La regolazione dell'altezza posteriore può essere eettuata
dalla parte anteriore della base dei rulli. Con una chiave
esagonale da 9,52mm, ruotare il bullone esagonale da
9,52mm in senso orario per sollevare l'unità o in senso
antiorario per abbassarla. Usare l'impostazione di coppia
minima quando si usa il trapano elettrico. Non ruotare i
piedini di livellamento posteriori a mano. Fare riferimento
alla figura riportata di seguito.
Quando l'unità è correttamente livellata, non dovrebbe
essere necessario regolare la porta.
NOTA IMPORTANTE: livellare l'unità rispetto al pavimento,
non ai mobili vicini: in caso contrario, si rischia di
compromettere il funzionamento dell'unità (ad esempio, le
porte potrebbero non aprirsi correttamente).
AVVERTENZA
Per ridurre il pericolo che l'unità si ribalti in avanti,
i piedini di livellamento anteriori devono essere
sempre a contatto con il pavimento.
REGOLAZIONE DELLA PORTA
La porta può essere regolata in senso interno/esterno,
laterale e verticale.
Per eseguire le regolazioni, allentare con attenzione i
due bulloni superiori della piastra della cerniera superiore
usando una chiave da 12,7mm. Fare riferimento alla figura
riportata di seguito.
Regolazione interno-esterno: Per regolare una porta con
cerniere a sinistra, utilizzando una chiave a brugola da
3,96mm, ruotare il bullone in senso orario per spostare il
lato della porta con la maniglia verso l'interno e in senso
antiorario per spostare il lato della maniglia verso l'esterno.
Invertire le direzioni per la porta con cerniere a destra.
Regolazione con spostamento laterale: Per regolare
una porta con cerniere a sinistra, utilizzando una chiave
a brugola da 9,52mm, ruotare il bullone in senso orario
per sollevare il lato della porta con la maniglia e in senso
antiorario per abbassare il lato con la maniglia. Invertire le
direzioni per la porta con cerniere a destra.
Regolazione verticale delle porte: Per regolare una porta
con cerniere a sinistra, utilizzando una chiave a brugola da
6,35mm, ruotare il bullone in senso orario per sollevare la
porta e in senso antiorario per abbassarla. Fare riferimento
alla figura riportata di seguito. Invertire le direzioni per la
porta con cerniere a destra.
PIEDINO DI
LIVELLAMENTO
ANTERIORE
REGOLAZIONE
POSTERIORE
Livellamento
BULLONI CERNIERA
SUPERIORE
REGOLAZIONE
DELL’INCLINAZIONE
LATERALE
REGOLAZIONE
Bulloni di regolazione
delle porte
Regolazione verso l’alto o verso
il basso delle porte
Installazione dei pannelli
2134
mm
610 mm
INTAGLIO
ZOCCOLO
OPZIONALE
102 mm
48 mm
25 mm
FRESARE A
3 mm
67 mm
PARTE
ANTERIORE
DEL
PANNELLO
LATERALE
TELAIO
PRINCIPALE
INSTRADAMENTO
PANNELLO
LATERALE
25 mm
48 mm
3 mm
13 mm
Dimensioni del pannello laterale
Dettaglio instradamento
