10 | Italiano

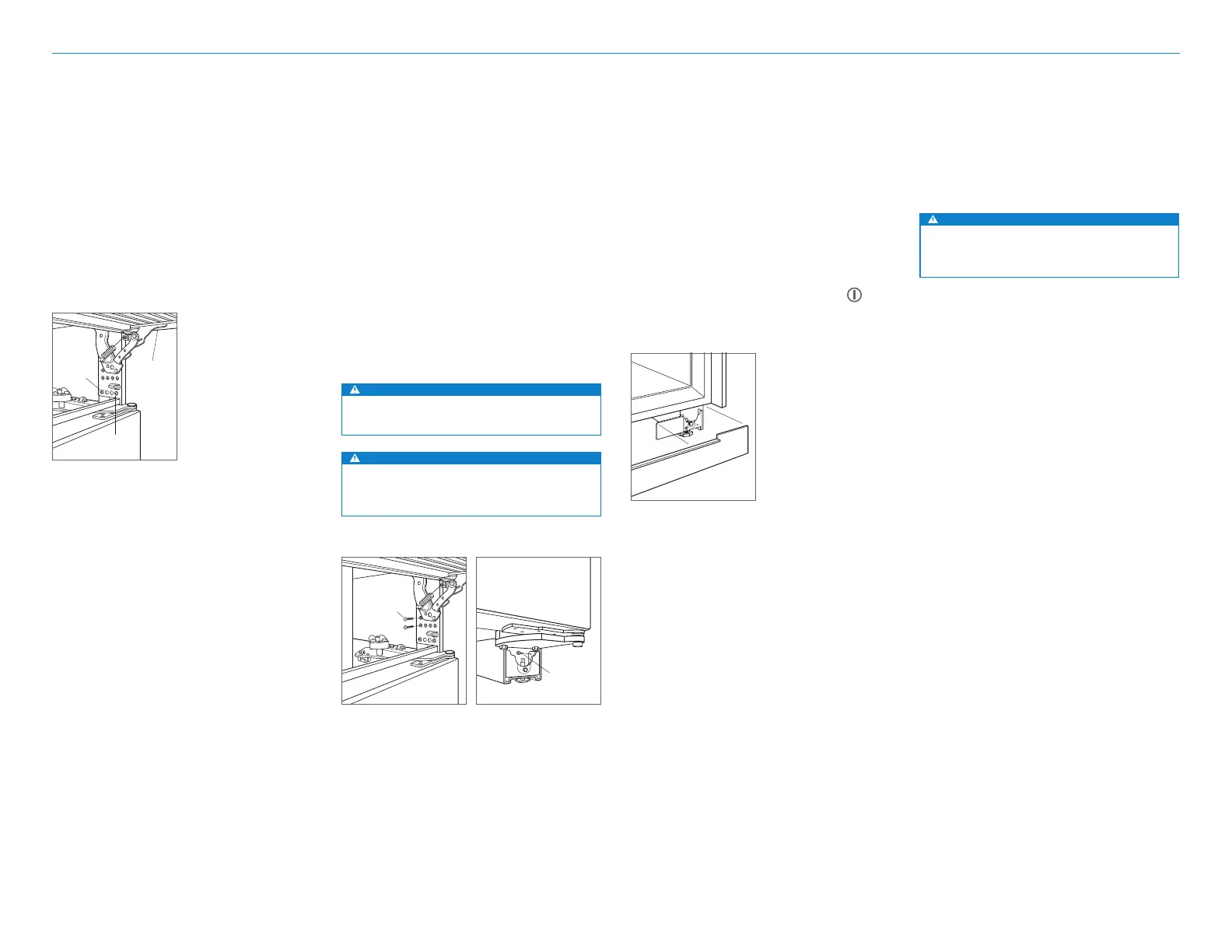

INSTALLAZIONE DELLO ZOCCOLO
Installare nuovamente la vaschetta di scarico e verificare
che sia nella posizione corretta.
Installare lo zoccolo tramite i magneti, per fissarlo alle
stae che si trovano sulla parte interna di ciascuna base
dei rulli. Fare riferimento alla figura riportata di seguito.
Deve essere possibile rimuovere lo zoccolo per interventi
di manutenzione. Il pavimento non deve interferire con
la rimozione. Per l'altezza, fare riferimento all'etichetta
applicata sul supporto dello zoccolo.
Per accendere l’unità, toccare e tenere premuto
sul
pannello di controllo.
Installazione dello zoccolo
Installazione
Completamento
INSTALLAZIONE DELLA GRIGLIA
Installare il gruppo griglia controllandone il corretto
inserimento. La griglia è concepita per poggiare sulla
cerniera superiore della porta nel tentativo di ridurre al
minimo lo spazio tra la parte superiore della porta e la
parte inferiore della griglia. Per eliminare l'interferenza, è
possibile regolare l'altezza della griglia. Allentare le quattro
viti di regolazione della griglia (due su ciascun lato) e
regolarne l'altezza secondo necessità. Fare riferimento alla
figura riportata di seguito.
ANCORAGGIO
Dopo aver livellato l'unità e aver regolato le porte, ancorare
l'unità all'apertura per garantire che l'inserimento sia
adagiato e l'installazione salda.
Per ancorare la parte superiore dell'unità, aprire la griglia
e installare le viti fornite attraverso il telaio della griglia e il
mobile. Sono disponibili diverse posizioni per la foratura.
Fare riferimento alla figura riportata di seguito. Verificare
che lo spazio di apertura porte sia adeguato aprendo
la porta.
Per ancorare la parte inferiore dell'unità, inserire con il
trapano una vite attraverso il foro laterale all'interno del
gruppo della base dei rulli. La vite deve essere inserita
angolata per bloccarsi correttamente. Fare riferimento
alla figura riportata di seguito. Può essere necessario altro
materiale dietro il tacchetto per un ancoraggio suciente.
ATTENZIONE
Se le viti in dotazione non sono adatte
all'installazione, procurarsi le viti adeguate.
AVVERTENZA
Per evitare rischi legati all'instabilità
dell'elettrodomestico, questo deve essere fissato
secondo quanto riportato nelle istruzioni.
VITI PER
ANCORAGGIO
VITE PER
ANCORAGGIO
Ancoraggio superiore
Ancoraggio inferiore
Regolazione dell’altezza
della griglia
VITE GRIGLIA
ANTERIORE
VITI DI
REGOLAZIONE
DELLA GRIGLIA
VITE GRIGLIA
POSTERIORE
FERMAPORTA A 90°
La porta si apre a 110°. È previsto un fermaporta da 90°
(si trova dietro la griglia). Kit fermaporta aggiuntivi da 90°
sono disponibili presso i rivenditori autorizzati Sub-Zero.
AVVERTENZA
Attenersi a tutte le normative statali e locali vigenti in
materia di conservazione, riciclaggio o smaltimento
dei frigoriferi e dei freezer non usati.
