21
3.6 ANSCHLUSS DES INTERFACE FÜR DIE REMOTE-STEUERUNG DES MODELLS ADVANCED

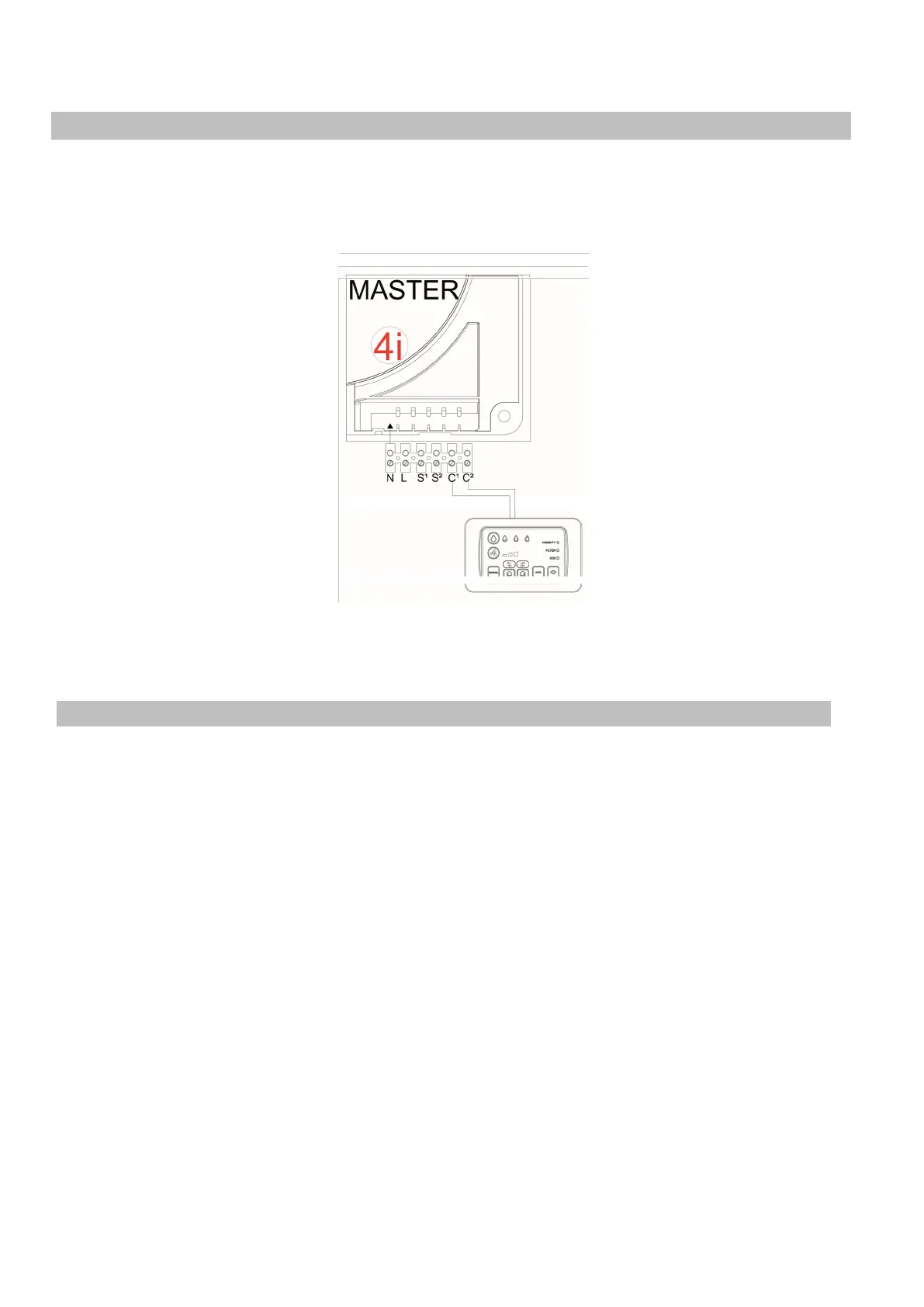

Verfügt man über das Zubehör „Remote-Steuerung“ oder denkt man an eine solche Steuerung
zu einem späteren Zeitpunkt, ist es notwendig, an den Ausgängen „C1“ und „C2“ der
Mastereinheit zwei Kabel anzubringen, wie im folgenden Schaubild gezeigt. Diese beiden Kabel
werden dann mit den Ausgängen des Remote-Paneels verbunden.
Detaillierte Anleitungen zur Installation der Remote-Steuerung finden sich in der Schachtel des
entsprechenden Produktes.
3.7 STROMANSCHLUSS MODELL WIRELESS
Bevor Sie fortfahren, stellen Sie sicher, dass die Netzkabel (Leiter und Neutralleiter) bis zur
dafür vorgesehenen Aussparung gezogen worden sind.
Achtung: Sollen mehrere Geräte in einer MASTER-SLAVE-Konfiguration nachgeschaltet
werden, darf der Abstand von 20m zwischen den Geräten nicht überschritten werden. Nur die
Einhaltung dieses Höchstabstandes garantiert eine einwandfreie Funktion. Allerdings kann
auch das Mauermaterial (Ziegel, Stahlbeton) auf diesen Höchstabstand Einfluss haben.
Nehmen Sie die Befestigung für die Innenwand (4i) sowie
alle notwendigen Werkzeuge zur Hand, um die Netzkabel
an die mitgelieferten abisolierten Kabel in der
vorgesehenen Aussparung anzuschließen.
