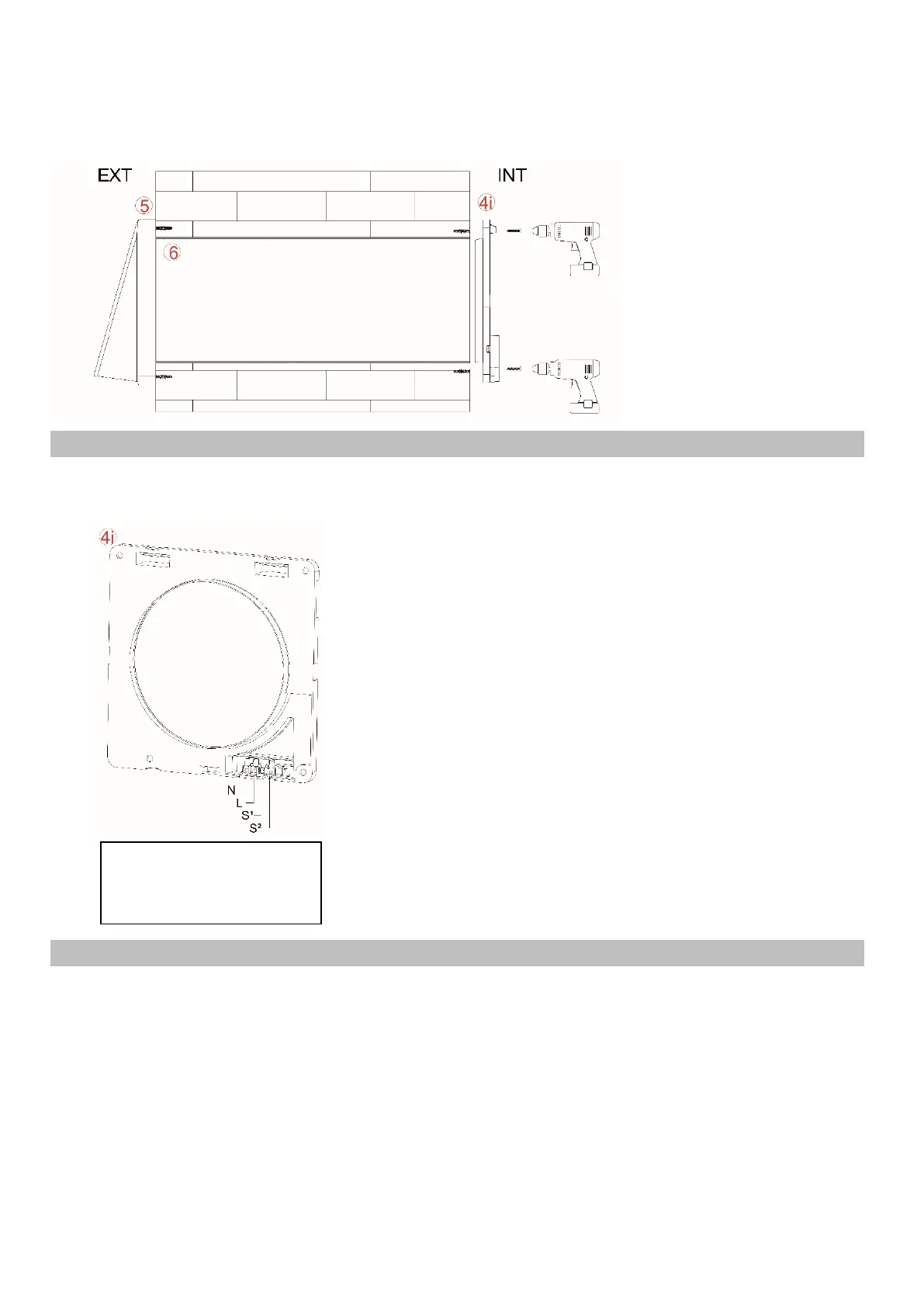

Fissare il particolare fissaggio a parete interno (4i) al muro ed effettuare i collegamenti elettrici come
descritto nei paragrafi successivi in base al modello di prodotto a disposizione.
3.2 - COLLEGAMENTO DIRETTO SOLO
Prima di procedere con il collegamento è necessario che i cavi di alimentazione (linea e neutro)
siano presenti in corrispondenza della zona appositamente ricavata nella parete.
Munirsi della placca di fissaggio a parete interna (4i) e degli
attrezzi necessari a connettere la rete di alimentazione ai
conduttori spelati forniti nell’apposito scompartimento.
Connettere in maniera opportuna e sicura i cavi di
alimentazione d
ella rete ai cavi provenienti dalla
morsettiera. Indicazione “N” ed “L”.
3.3 - COLLEGAMENTO CON REMOTAGGIO COMANDI A PARETE SOLO
È inoltre possibile remotare i comandi di accensione/spegnimento e selezione velocità a parete.
Rispettare le indicazioni del paragrafo “COLLEGAMENTO DIRETTO” inerenti alla modalità di
connessione alla rete elettrica.
Per comandare il prodotto tramite interruttori da incasso è necessario che durante il
funzionamento, sul prodotto, gli interruttori siano sempre posizionati su 1 come riportato
nell’immagine (Y).
Per accendere il prodotto tramite interruttore a parete, collegare un interruttore bipolare in serie
all’alimentazione “L” ed “N” come riportato nell’immagine (a).
Eseguire i collegamenti come da immagine sotto riportata:
fissaggio a parete interna
(lato applicazione sul muro)
