48

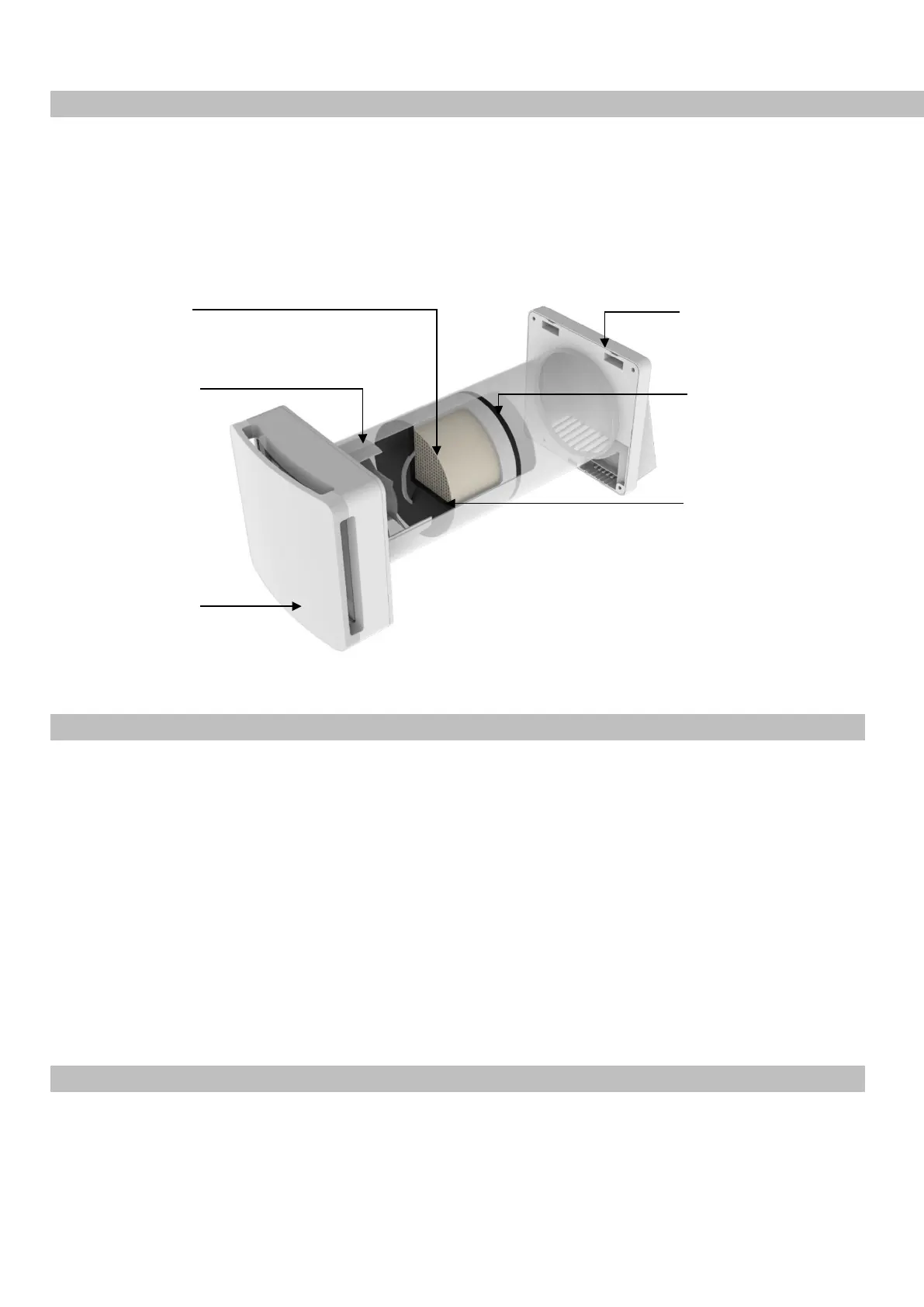

1.4 - COSTRUZIONE
Il prodotto è costituito da un’unità principale di funzionamento con attacco a parete che andrà posta
all’interno del locale, un tubo da incasso contenente lo scambiatore ceramico ed i filtri, un
convogliatore esterno con attacco a parete.
ceramico
Convogliatore
esterno con
attacco a parete
Filtro interno
con attacco a
parete
2.0 – INDICAZIONI GENERALI PER INSTALLAZIONE
L’installazione dell’apparecchio è destinata solo ed esclusivamente a personale qualificato.
Assicurarsi che il collegamento di rete nel locale di installazione venga disconnesso prima delle
operazioni elettriche di montaggio.
L’apparecchio non deve essere installato in prossimità di tende, drappi, ecc. in quanto questi
potrebbero comprometterne il corretto funzionamento.
Assicurarsi che, una volta installato, le pale della ventola siano poste a non meno di 2,30m di
distanza dal pavimento sottostante al prodotto. In caso di installazione di più apparecchi, la distanza
tra ciascun prodotto deve essere di almeno 3 metri.
Prima di montare il prodotto leggere attentamente il manuale di istruzioni ed assicurarsi di
possedere tutto il materiale necessario all’installazione. Attenersi scrupolosamente a quanto
riportato nel manuale di istruzioni.
2.1 - INSTALLAZIONE
Dopo aver individuato l’area nella quale si intende installare il prodotto segnare il centro del foro
passante da realizzare sulla parete.
Assicurarsi che, rispetto al centro del foro per il tubo di incasso, ci sia uno spazio libero sulle pareti
interne ed esterne per un raggio di 150 mm dal centro, questi corrispondono all’ingombro del
prodotto. Assicurarsi pertanto che all’interno di questa area non vi siano interferenze con pareti ed
