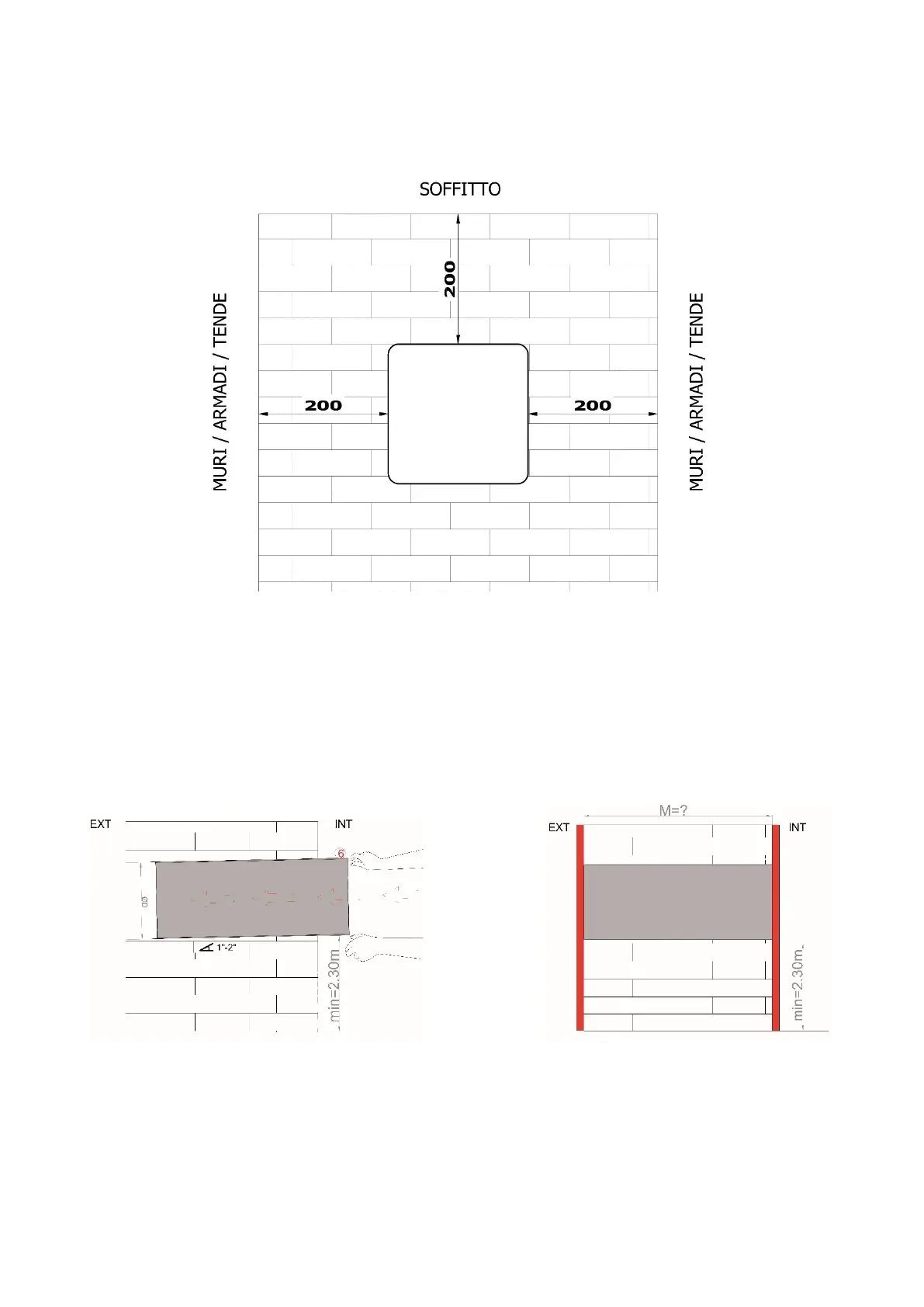

oggetti non removibili. Rispettare le distanze minime dai muri, soffitti armadi, tende di un minimo
di 200 mm dai bordi dell’unità, quindi di almeno 308 mm dal centro del foro da realizzare. Il diametro
del foro da realizzare è di 160 mm.
Il foro ricavato nel muro deve essere passante e con un’inclinazione di 2° verso l’esterno. Per
utilizzare il tubo da incasso in dotazione, lo spessore del muro non deve superare i 500mm. Nel caso
dei muri di spessore tra 501-700 mm è necessario ordinare un condotto di predisposizione apposta
(prolungazione 70cm) che sostituirà quello fornito in dotazione con l’unità. Per installare il prodotto,
il muro destinato non può avere uno spessore inferiore ai 250mm. Una volta ricavato il foro passante
nel muro posizionarne all’interno il tubo da incasso (6). Assicurarsi che la lunghezza del tubo da
incasso (6) sia uguale allo spessore del muro. Il tubo deve terminare a filo con le superfici delle pareti
interne ed esterne.
La quota “M” non può essere inferiore a 250mm, in questo caso la parete prevista non è consona
all’installazione del prodotto. Adattare il tubo, se necessario, allo spessore della parete con
strumenti adatti, in maniera opportuna, come indicato di seguito:
