4. INSTALLATION AUSTAUSCHMODUL UND LÜFTUNGSEINHEIT

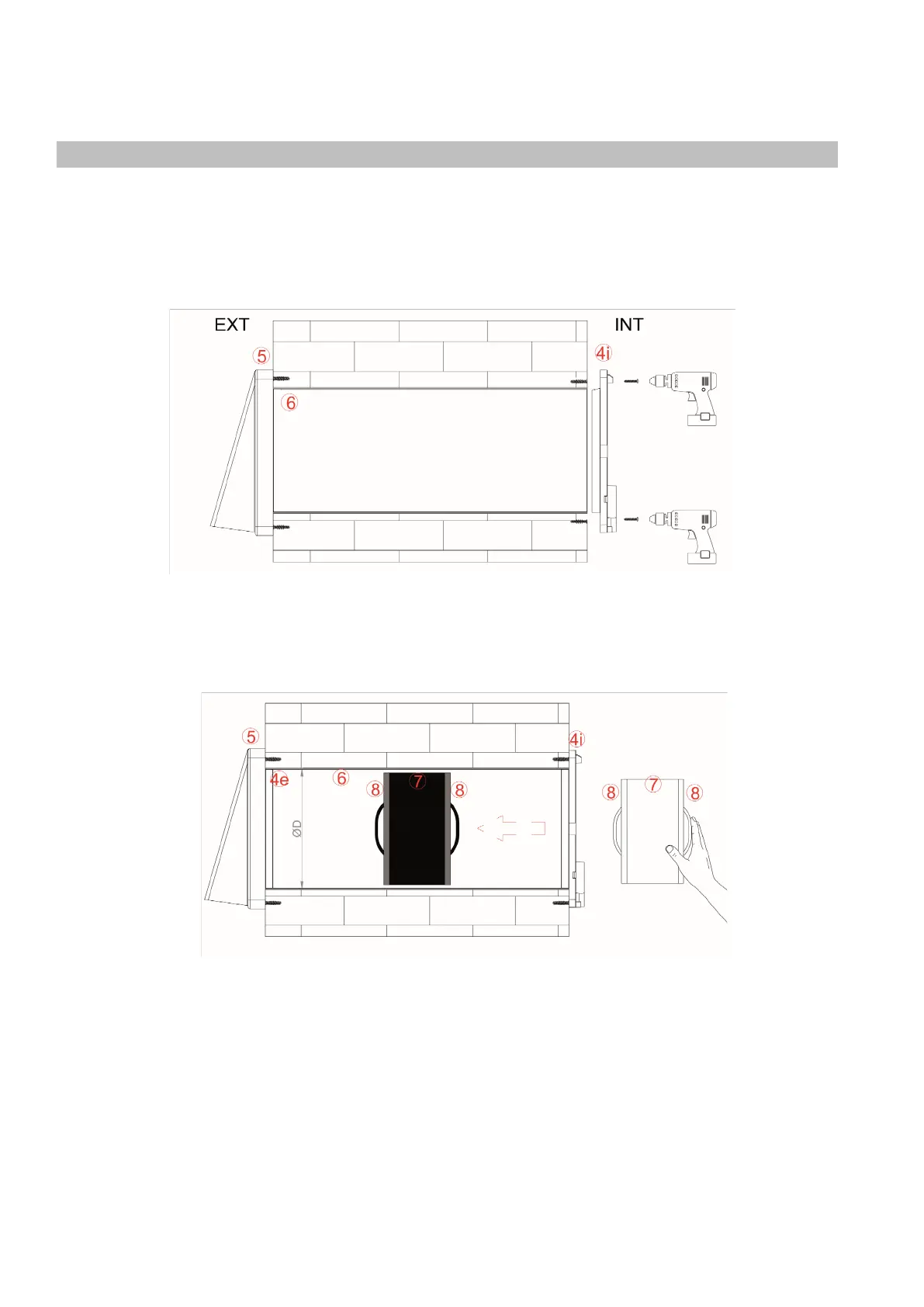

Nach Abschluss der elektrischen Anschlussarbeiten müssen die Kabel vorsichtig in der
vorgesehenen Aussparung untergebracht werden. Erst danach kann die Befestigung für die
Innenwand (4i) mit den vier Schrauben an der Wand festgeschraubt werden, wie dies die
folgende Abbildung zeigt.
Ist die Befestigung für die Innenwand (4i) einmal fest verschraubt, muss der Wärmetauscher
aus Keramik (7) mit den zugehörigen Filtern (8) eingeführt und in der Mitte des Einbaurohres
(6) positioniert werden (siehe Abbildung).
Lassen Sie die Haupteinheit gemeinsam mit dem bereits darauf montierten Abdeckgitter (2)
und der frontalen Klappe (1) an der Befestigung für die Innenwand (4i) einrasten und stellen Sie
sicher, dass alle Klammern richtig greifen. Montieren Sie die Haupteinheit so an der Wand, dass
sich die Schalter oben links befinden.
