58
3.7 – COLLEGAMENTO ALIMENTAZIONE WIRELESS
Prima di procedere con il collegamento è necessario che i cavi di alimentazione “L” ed “N” (linea e
neutro) siano presenti in corrispondenza della zona appositamente ricavata nella parete.
Attenzione: in caso di installazione di più prodotti in configurazione MASTER-SLAVE, al fine di
ottenere una comunicazione ottimale tra le varie unità, assicurarsi di mantenere una distanza
minima di 3 metri e massima di 20 metri tra un apparecchio e l’altro. Il tipo di materiale della
muratura (es. mattoni, cemento armato), può influire sulla distanza.

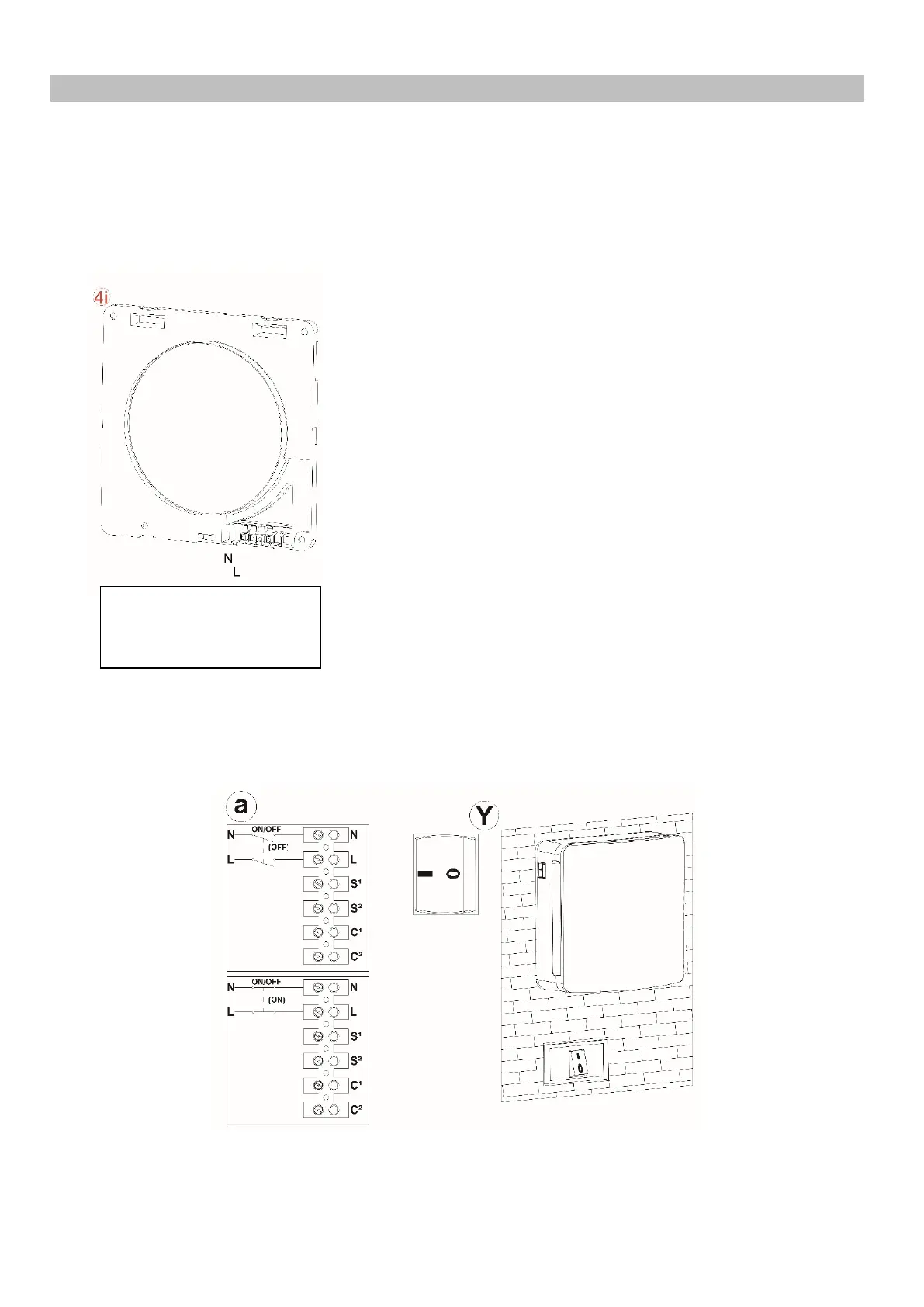

Munirsi della placca di fissaggio a parete interna (4i) e degli
attrezzi
necessari a connettere la rete di alimentazione ai
conduttori spelati forniti nell’apposito scompartimento.
Connettere in maniera opportuna e sicura i cavi di
alimentazione della rete ai cavi provenienti dalla morsettiera.
Indicazione “N” ed “L”.
E’ possibile remotare i comandi di accensione /spegnimento
a parete. Per comandare il prodotto tramite interruttori da
incasso è necessario che durante il funzionamento, sul
prodotto, gli interruttori siano sempre posizionati su 1 come
riportato nell’immagine (Y).
Per accendere il prodotto tramite interruttore a parete,
collegare un interruttore bipolare in serie all’alimentazione
“L” ed “N” come riportato nell’immagine (a).
Considerando che il modello WIRELESS all’accensione si attiva in modalità sorveglianza, è poco
vantaggioso collegarlo all’impianto domotico in quanto per attivarne il funzionamento sarà
necessario dare un comando dal telecomando.
Eseguire i collegamenti come da immagine sotto riportata:
fissaggio a parete interna
(lato applicazione sul muro)
