57

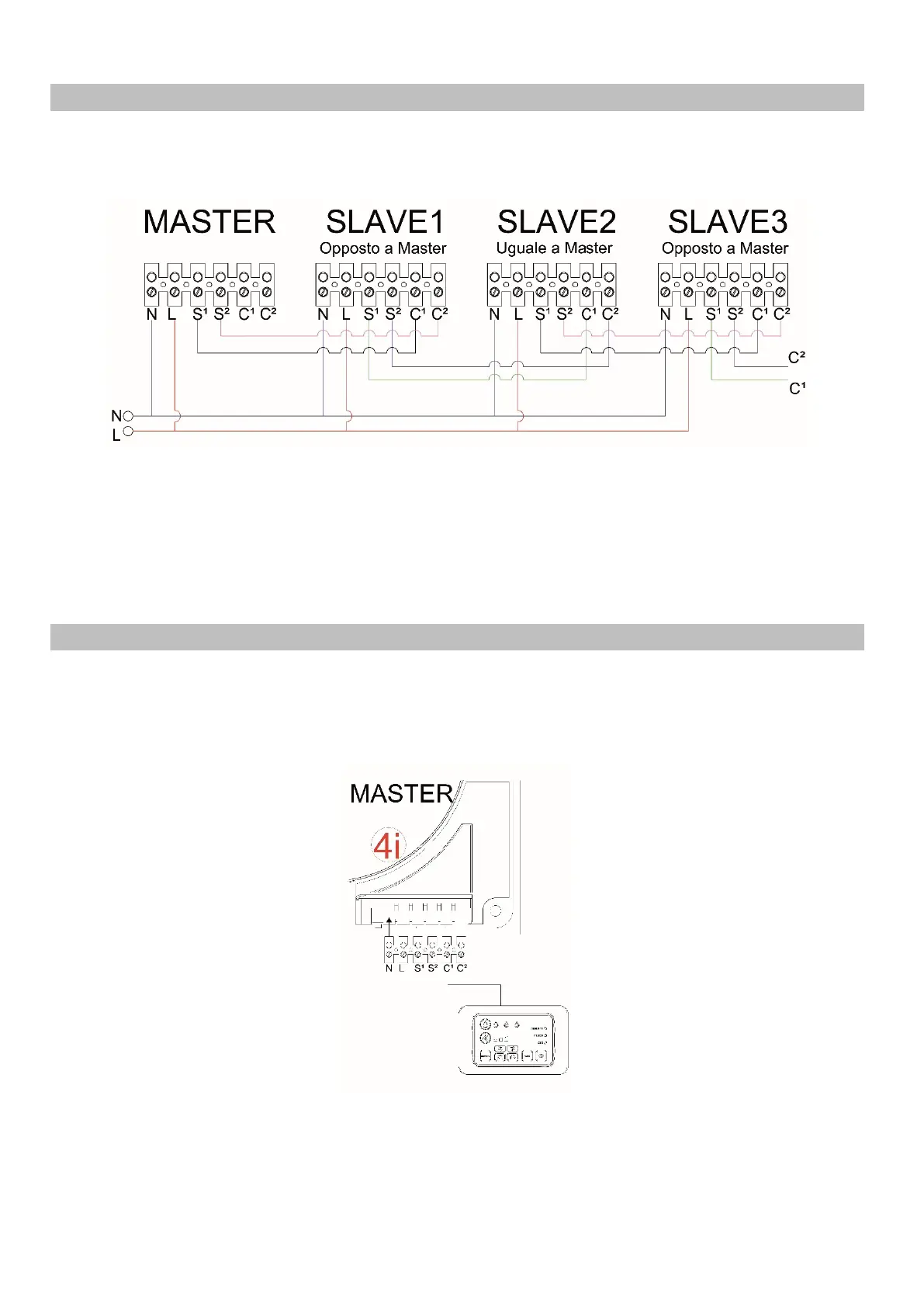

3.5 – COLLEGAMENTO E COMUNICAZIONE TRA PIU’ APPARECCHI MASTER-SLAVE ADVANCED
Se è stato preventivato di installare uno o più prodotti in cascata all’unità principale o si intende
predisporre la connessione per un futuro collegamento si faccia riferimento alle immagini di seguito
per permettere la comunicazione tra l’unità principale ed i prodotti in cascata.
Si consiglia di utilizzare diversi colori di cavi per evitare di invertire i collegamenti.
Attenzione: Come indicato nello schema di collegamento, l’unità master per essere configurata
come tale non deve avere altri apparecchi connessi nei morsetti C1 e C2.
Attenzione: è necessario rispettare il collegamento tra i segnali S1-C1 ed S2-C2 per evitare che si
verifichino danni all’apparato elettronico
3.6 – COLLEGAMENTO E COMUNICAZIONE PANNELLO DI CONTROLLO ADVANCED
Nel caso si disponga dell’accessorio opzionale “pannello remoto” o nel caso si intenda prevedere il
collegamento per l’acquisto dell’accessorio in un secondo momento è necessario, come riportato
nell’immagine di seguito, connettere all’unità master due cavi ai terminali “C¹” e “C²” che dovranno
essere poi connessi ai terminali dell’accessorio ai terminali “C¹” e “C²” rispettivamente.
Istruzioni specifiche di installazione “pannello remoto” presenti all’interno della scatola
dell’apparecchio.
