67

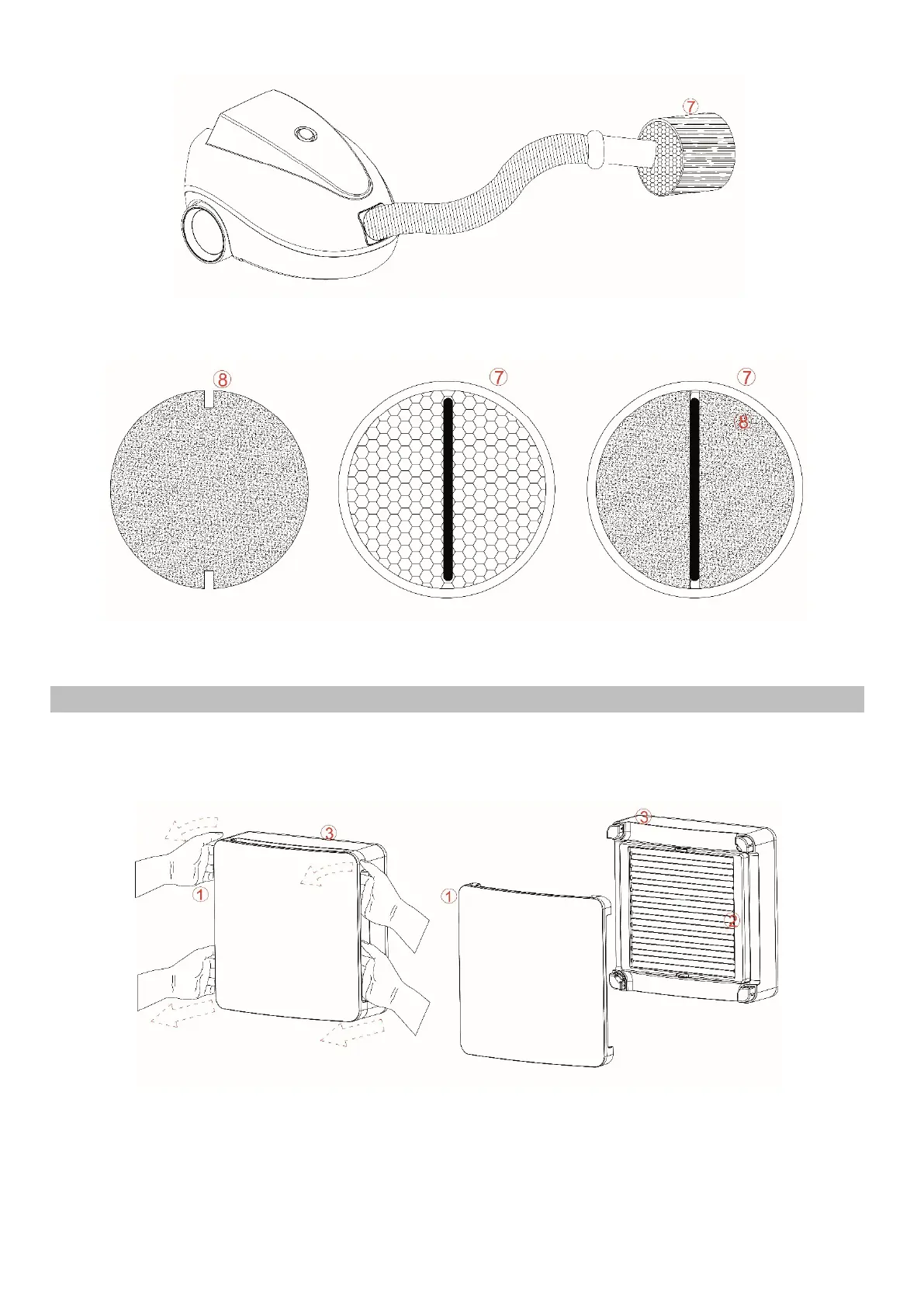

Una volta realizzate le operazioni di pulizia riposizionare i filtri (8) nella loro sede sullo scambiatore
(7) inserendo gli spacchi dei filtri sotto alla corda come da immagine di seguito:
6.2 – PULIZIA SERRANDA E VENTOLA
Dopo aver effettuato la pulizia dei filtri e dello scambiatore riposizionarli nella loro sede.
Prendere il gruppo unità principale (1+2+3) ed estrarre il particolare copertura estetica (1)
estraendo prima i ganci superiori e di seguito quelli inferiori.
Attraverso un cacciavite piatto fare leva sui denti di aggancio della serranda (2) per estrarla
dall’unità principale (3).
